Емкостный преобразователь для контроля рельефа асфальтобетонных покрытий

Емкостный преобразователь для контроля рельефа асфальтобетонных покрытий

Иллюстрации

Показать все

Реферат



изобретение относится к измерительной технике и предназначено для контроля рельефа асфальтобетонных покрытий дорог и аэродромов. Оно позволяет повысить точность контроля емкостного преобразователя рельефа. Этот преобразователь представляет собой совокупность параллельно включенных конусполяторов переменной емкости, образованных поверхностями иго«1ьчатых электродов-ш,упов и стенками отверстий, имеющихся в наборе разделенных изоляционными прокладками электропроводных пластин, в которых они размеш,ены. При установке преобразователя на контролирует мом покрытий электроды-щупы распределяются по высоте в соответствии с впадинами и гребнями покрытия. Суммарная емкость каждой пластины из набора характеризует количество и размер впадин и гребней , .максимальный перепад между которыми находится в пределах, определяемых положением верхней и нижней плоскостей набора этих пластин. Огибающая изменения суммарной емкости поочередно подключаемых к измерителю емкости пластин, входящих в набор, отображает профиль (рельеф) контролируемого покрытия. 1 ил. (Л 1C « со 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1249317 др 4 G 01 В 7/28//Е 01 С 23/07 у

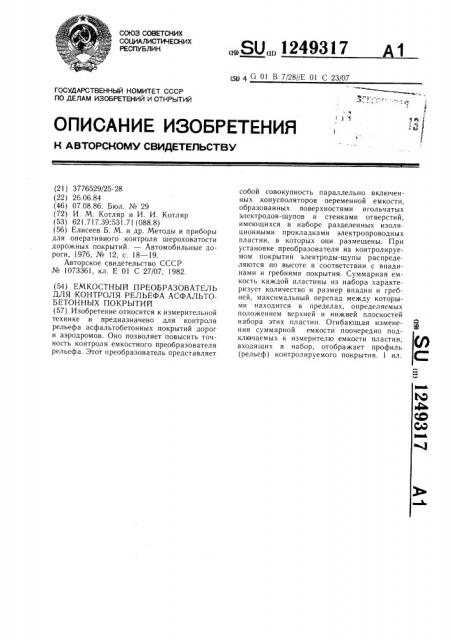

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3776529/25-28 (22) 26.06.84 (46) 07.08.86. Бюл. № 29 (72) И. М. Котляр и И. И. Котляр (53) 621.717.39:531.71 (088.8) (56) Елисеев Б. М. и др. Методы и приборы для оперативного контроля шероховатости дорожных покрытий. — Автомобильные дороги, 1976, № 12, с. 18 — 19.

Авторское свидетельство СССР № 1073361, кл. Е 01 С 27/07, 1982. (54) ЕМКОСТНЫЙ ПРЕОБРАЗОВАТЕЛЬ

ДЛЯ КОНТРОЛЯ РЕЛЬЕФА АСФАЛЬТОБЕТОННЫХ ПОКРЫТИЙ (57) Изобретение относится к измерительной технике и предназначено для контроля рельефа асфальтобетонных покрытий дорог и аэродромов. Оно позволяет повысить точность контроля емкостного преобразователя рельефа. Этот преобразователь представляет собой совокупность параллельно включенных конусполяторов переменной емкости, образованных поверхностями игольчатых электродов-щупов и стенками отверстий, имеющихся в наборе разделенных изоляционными прокладками электропроводных пластин, в которых они размещены. При установке преобразователя на контролируе-. мом покрытии электроды-щупы распределяются по высоте в соответствии с впадинами и гребнями покрытия. Суммарная емкость каждой пластины из набора характеризует количество и размер впадин и гребней, максимальный перепад между которыми находится в пределах, определяемых положением верхней и нижней плоскостей набора этих пластин. Огибающая изменения суммарной емкости поочередно подключаемых к измерителю емкости пластин, входящих в набор, отображает профиль (рельеф) контролируемого покрытия. 1 ил.

1249317

Формула изобретения

Изобретение относится к измерительной технике и может быть использовано для контроля рельефа (макрошероховатости) асфальтобетонных дорожных покрытий.

Цель изобретения — повышение точности контроля путем увеличен ия линейности характеристики преобразования чувствительных элементов — конденсаторов переменной емкости, образованных игольчатыми электродами-щупами преобразователя.

На чертеже показана конструкция преобразователя для контроля рельефа асфальтобетонных покрытий.

Преобразователь содержит электропроводную плату 1 с цилиндрическими отверстиями 2, в которых установлены на скользящей посадке игольчатые электроды-щупы 3. Для обеспечения скользящей посадки электродов-щупов 3 на них установлены электропроводные пружинные шайбы 4, находящиеся в скользящем электрическом контакте с платой 1. Средняя часть электродовщупов, равная по длине толщине платы 1, выполнена утолщенной с диаметром, в

3 — 4 раза превышающим диаметр их торцовых частей. На поверхности платы 1 установлен набор одинаковых, равных ей по площади электропроводных пластин 5, разделенных изоляционными прокладками 6.

С внешней стороны платы 1 и с внешней стороны набора электропроводных пластин 5 закреплены изоляционные пластины 7 с направляющими отверстиями напротив отверстий в плате 1, равными по диаметру торцовым частям электродов-щупов 3.

В наборе электропроводных пластин 5 с изоляционными прокладками 6 также выполнены отверстия, соосные с отверстиями в плате 1 и равные им по диаметру. Диаметр этих отверстий на 0,1 — 0,3 мм больше диаметра утолщенных частей электродовщупов 3. Торцовые части электродов-щупов 3 установлены с возможностью скольжения в направляющих отверстиях изоляционных пластин 7. К электропроводной пластине 5 с помощью переключателя подключается в процессе измерений измеритель емкости (не показан). Плата 1 соединяется с общей точкой измерителя емкости. Совместно с каждой из пластин 5 игольчатые электроды-щупы 3 образуют конденсаторы переменной емкости коаксиально-цилиндрического типа.

Емкостный преобразователь для контроля рельефа асфальтобетонных покрытий работает следующим образом.

Перед началом измерений выравнивают электроды-щупы 3 и устанавливают их в крайнее нижнее (со стороны платы 1) положение. Затем преобразователь опускают щупами 3 на контролируемое покрытие до

З0

35 соприкосновения с ним изоляционной пластины 7. Щупы, соприкасающиеся с гребнями контролируемого покрытия, устанавливаются при этом в крайнее верхнее положение, а щупы, соприкасающиеся со впадинами контролируемого покрытия, занимают промежуточное положение между крайними положениями.

Емкость между поверхностью утолщенных частей электродов-щупов 3 и внутренними поверхностями отверстий в пластинах 5 пропорциональна величине перемещения утолщенных частей электродов в пределах каждой пластины 5. Она равна максимальной емкости в том случае, если утолщенная часть электрода полностью пересекает пластину 5, и равна минимальной величине в том случае, если в отверстии данной пластины 5 находится лишь торцовая часть электрода.

Результирующas> емкость между платой 1 и каждой из пластин 5 равна сумме емкостей каждого из конденсаторов переменной емкости, образованных электродами-щупами 3 с данной пластиной 5. Она характеризует количество и размер гребней (впадин) контролируемого покрытия, размах которых лежит в пределах, определяемых положением верхней и нижней плоскости соответствующей пластины. Огибающая изменения величины емкости при поочередном подключении пластин 5 к измерителю емкости однозначно отображает профиль контролируемого асфальтобетонного покрытия и характеризует его макрошероховатость. Ввиду линейного изменения емкости коаксиальноцилиндрических конденсаторов в зависимости от величины размеров впадин достигается повышение точности контроля рельефа асфальтобетонных покрытий.

Емкостный преобразователь для контроля рельефа асфальтобетонных покрытий, содержащий электропроводную плату с цилиндрическими отверстиями, установленные в отверстиях на скользящей посадке игольчатые электроды-щупы и размещенный с зазором параллельно плате плоский электрод, отличаюшийся тем, что, с целью повышения точности контроля, плоский электрод выполнен многослойным в виде набора одинаковых разделенных изоляционными прокладками электропроводных пластин со сквозными цилиндрическими отверстиями в них, соосныMè с отверстиями в электропроводной плате и предназначенными для ввода в них игольчатых электродов-щупов, образующих со стенками отверстий в пластинах воздушные конденсаторы переменной емкости коаксиально-цилиндрического типа.

1249317 Со с та в и тел ь А. Ем ел ья но в

Редактор Ю. Середа Техред И. Версс Корректор M. Демчик

Заказ 4223/40 Тираж 670 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная. 4
