Раздельно-совмещенный ультразвуковой преобразователь

Раздельно-совмещенный ультразвуковой преобразователь

Иллюстрации

Показать все

Реферат

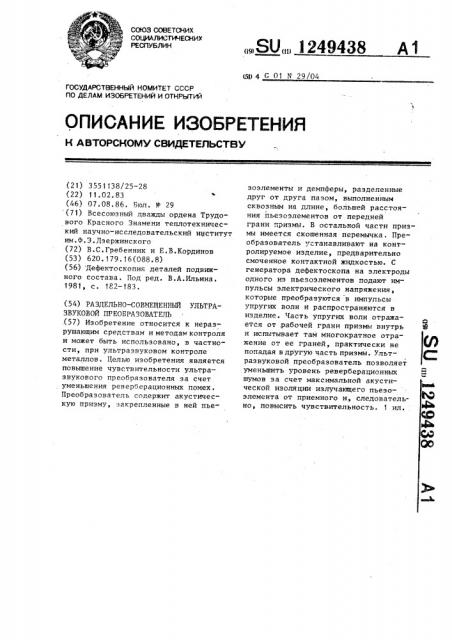

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5и 4 С 01 N 29/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3551138/25-28 (22) 11.02.83 (46) 07.08.86. Бюл. У 29 (71) Всесоюзный дважды ордена Трудового Красного Знамени теплотехнический научно-исследовательский институт им.Ф.Э.Дзержинского (72) В.С.Гребенник и Е.В.Кординов (53) 620. 179.16(088.8) (56) Дефектоскопия деталей подвижного состава. Под ред. В.A.Èëüèíà.

1981, с. 182-183 ° (54) РАЗДЕЛЬНО-СОВМЕЩЕННЫЙ УЛЬТРАЗВУКОВОЙ ПРЕОБРАЗОВАТЕЛЬ .(57) Изобретение относится к неразрушаюшим средствам и методам контроля и может быть использовано, в частности, при ультразвуковом контроле металлов. Целью изобретения является повьппение чувствительности ультразвукового преобразователя за счет уменьшения ренерберационных помех, Преобразователь содержит акустическую призму, закрепленные в ней пьеЯК 1249438 А1 зоэлементы и демпферы, разделенные друг от друга пазом, выполненным сквозным на длине, большей расстояния пьезоэлементов от передней грани призмы. В остальной части призмы имеется скошенная перемычка. Преобразователь устанавливают на контролируемое иэделие, предварительно смоченное контактной жидкостью. С генератора дефектоскопа на электроды одного из пьезоэлементов подают импульсы электрического напряжения, которые преобразуются в импульсы упругих волн и распространяются в иэделие. Часть упругих волн отражается от .рабочей грани призмы внутрь и испытывает там многократное отражение от ее граней, практически не попадая в другую часть призмы. Ультразвуковой преобразователь позволяет уменьшить уровень реверберационных шумов за счет максимальной акустической изоляции излучаюшего пьезоэлемента от приемного и, следовательно, повысить чувствительность. 1 ил. волн обращается от рабочей грани призмы 1 внутрь и испытывает там многократное отражение от ее граней, практически не попадая в другую часть призмы. Отраженный от дефекта сигнал принимается пьезоэлементом 3, преобразуются н электрические импульсы и поступают на вход усилителя дефектоскопа. Сигнал не попанший на пьезоэлемент 3, также испытынает многократное отражение от граней приемной части призмы 1, не попадая в ее соседнюю часть.

Таким образом, практически полная акустическая изоляция излучающего пьезоэлемента от приемного сквозным пазом 6 позволяет уменьшить уровень реверберационных шумов в акустической призме 1, а наличие перемычки 8 позволяет повысить носпроизводимость раздельно-совмещенных ультразвуковых преобразователей при их изготовлении.

Раздельно-совмещенный ультразвуковой преобразователь, содержащий акустическую призму и закрепленные на ней пьезоэлементы и демпферы, а н теле призмы выполнен симметрично относительно пьезоэлементов паз, о т л и ч .а ю шийся тем, что, с целью повьппения чувствительности путем уменьшения реверберационных помех, паз выполнен сквозным на длине, большей расстояния пьезоэлементов от передней грани призмы.

7 70

ВНИИПИ Заказ 4230/46 Тираж 778 Подпис ное

Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная„ 4

1 1249438 э

Изобретение относится к области нераэрушаюших средств и методов контроля и может быть использовано, в частности, при ультразвуковом контроле металлон. 5

Цель изобретения — поньппение чувстнительности ультразвукового преобразователя за счет уменьшения ренерберационных помех.

На чертеже схематично изображен раздельно-совмещенный ультразвуковой наклонный преобразонатель

Предлагаемый преобразователь содержит акустическую призму .1, закрепленные в ней пьезоэлементы 2 и 3 и демпферы 4 и 5, разделенные друг от друга пазом б, который симметрично делит призму на две равные части.

Паз выполнен сквозным по длине, большей расстояния пьезоэлементов

2 и 3 от передней грани 7. В.осталь- ной части призмы 1 выполнена скошенная перемычка 8. В теле призмы 1 со стороны передней грани 7 имеются капиллярные каналы 9 и 10, по которым

Формула из об ре те ния под рабочую поверхность пьезоэлемента подается контактная жидкость.

Ультразвуковой преобразователь работает следующим образом.

Преобразователь устанавливают на контролируемое изделие, предварительно смоченное контактной жидкостью. С генератора дефектоскопа (не показан) на электроды пьезоэлемента 2 подают импульсы электрического напря-. 3$ жения, которые преобразуются в импульсы упругих волн и распространяются в иэделие. Однако часть упругих
