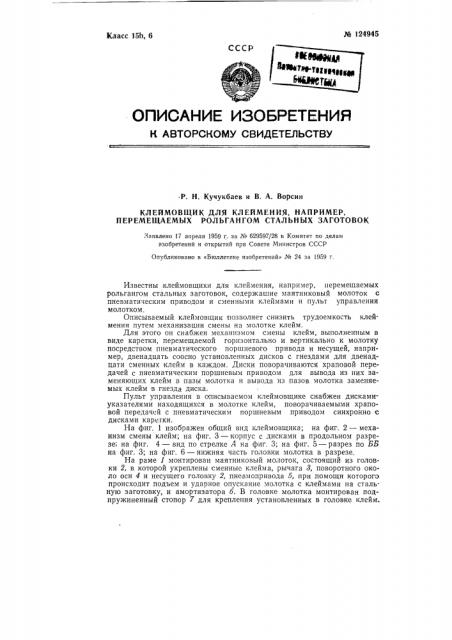

№ 124945

Класс 15h, 6

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

P. Н. Кучукбаев и В. А. Ворсин

КЛЕЙМОВЩИК ДЛЯ КЛЕЙМЕНИЯ, НАПРИМЕР, ПЕРЕМЕЩАЕМЫХ РОЛЬГАНГОМ СТАЛЬНЫХ ЗАГОТОВОК

3аявлено 17 апреля 1959 г. за Хо 629597/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений; М 24 за 1959 г.

Известны клеймовщики для клеймения, например, перемещаемых рольгангом стальных заготовок, содержащие маятниковый молоток с пневматическим приводом и сменными клеймами и пульт управления молотком.

Описываемый клеймовщик позволяет снизить трудоемкость клеймения путем механизации смены на молотке клейм.

Для этого он снабжен механизмом смены клейм, выполненным в виде каретки, перемещаемой горизонтально и вертикально к молотку посредством пневматического поршневого привода и несущей, например, двенадцать соосно установленных дисков с гнездами для двенадцати сменных клейм в каждом. Диски поворачиваются храповой передачей с пневматическим поршневым приводом для вывода из них заменяющих клейм в пазы молотка и вывода из пазов молотка заменяемых клейм в гнезда диска.

Пульт управления в описываемом клеймовщике снабжен дискамиуказателями находящихся в молотке клейм, поворачиваемыми храповой передачей с пневматическим поршневым приводом синхронно с дисками карегки.

На фиг. 1 изображен общий вид клеймовщика; на фиг. 2 — механизм смены клейм; на фиг. 3 — корпус с дисками в продольном разрезе; на фиг. 4 — вид по стрелке А на фиг. 3; на фиг. 5 — разрез по ББ на фиг. 3; на фиг. 6 — нижняя часть головки молотка в разрезе.

На раме 1 монтирован маятниковый молоток, состоящий из головки 2, в которой укреплены сменные клейма, рычага 8, поворотного около оси 4 и несущего головку 2, пневмопривода 5, при помощи которого происходит подъем и ударное опускание молотка с клеймами на стальную заготовку, и амортизатора 6. В головке молотка монтирован подпружиненный стопор 7 для крепления установленных в головке клейм. № 124945

Стопор приводится в действие при помощи рычага 8, взаимодействующего с амортизатором б. В нижней части головки 2 имеются пазы в виде ласточкина хвоста для установки и крепления в них сменных клейм 9 в количестве двенадцати штук.

Для смены клейм в головке молотка клеймовщик снабжен механизмом, включающим каретку 10, возвратно-поступательно перемещаемую в горизонтальном направлении пневмоприводом 11 и снабженную направляющими 12, в которых свободно перемещается в вертикальном направлении корпус И дисков, несущих клейма. Перемещение корпуса

И в вертикальном направлении производится тем же пневмоприводом 11 при помощи поворотного хомута 14, после того как каретка 10 достигнет упорных болтов 1б.

Внутри корпуса И соосно расположены двенадцать дискоз 1б с выведенными концами 17, на которых >кес ко насажены храповые колеса 18, поворачиваемые пневмоприводом 19 при помощи собачек 20.

Каждый диск имеет двенадцать гнезд, в которые закладываются вручную клейма 9.

В исходном положении каретка 10 выдвинута из-под молотка. Вначале клейма 9 устанавливаются вручную в головке 2 молотка, а остальные клейма закладываются вручную в одиннадцати гнездах на каждом диске 1б в определенной последовательности.

После закладки всех клейм поворачивают диски так, чтобы гнезда дисков, в которых отсутствуют клейма, находились против головки 2 молотка. Затем при помощи пневмопривода 11 устанавливают каретку

10 под головку 2 молотка, после чего пневмоприводом 19 поворачивают диски 1б с клеймами. Последние, вытесняя клейма, находящиеся в головке молотка, занимают их место.

Предмет изобретения

1. Клеймовщик для клеймения, например, перемещаемых рольгангом стальных заготовок, включающий в себя маятниковый молоток с пневматическим приводом и сменными клеймами и пульт управления молотком, отличающийся тем, что, с целью сии>кения трудоемкости клеймения путем механизации смены на молотке клейм, он снабжен механизмом смены клейм, выполненным в виде каретки, перемещаемой горизонтально и вертикально к молотку посредством пневматического поршневого привода, несущей, например, двенадцать соосно установленных дисков с гнездами для двенадцати сменных клейм в каждом, поворачиваемых храповой передачей с пневматическим поршневым приводом для вывода из них заменяюших клейм в пазы молотка и вывода из последних заменяемых клейм в гнезда диска.

2. Форма выполнения клеймовщика по и, 1, отличающаяся тем, что пульт управления снаб>кен дисками-указателями находящихся в молотке клейм, поворачиваемыми храповой передачей с пневматическим поршневым приводом синхронно с дисками каретки.

¹ 124945

Вид по ппрепкеФ

Рпр 3
