Устройство для разбраковки изделий на группы

Устройство для разбраковки изделий на группы

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматике и вычислительной технике и может быть использовано для контроля, разбраковки на группы и классификации радиоэлектронных изделий по двум параметрам. Цель изобретения - расширение функциональных возможностей j устройства за счет обеспечения возможности разбраковки контролируемых изделий на группы по двум параметрам. Устройство содержит преобразователь аналог-код, инвертор, три цифровых компаратора , пять элементов И, регистр устанок, два регистра верхней и нижней границ, два счетчика, дешифратор, блок ивдикации, пульт управления, счётный триггер, генератор импульсов, два регистра номеров групп по первому и второму параметрам, два блока постоянной памяти, элемент ИЛИ, регистр граничного значения номера группы. Введение инвертора. Третьего цифрового компаратора, третьего, четвертого и пятого элементов И, регистров номеров групп по первому и Btopo- му параметрам, регистра граничного значения номера группы, двух блоков постоянной памяти, элемента ИЛИ позволяет осуществлять разбраковку изделий йа группы по двум параметрам, за счет чего расширяются функциональ-. ные возможности устройства. 2 ил (Л 1C ilu О1 4ib 1C

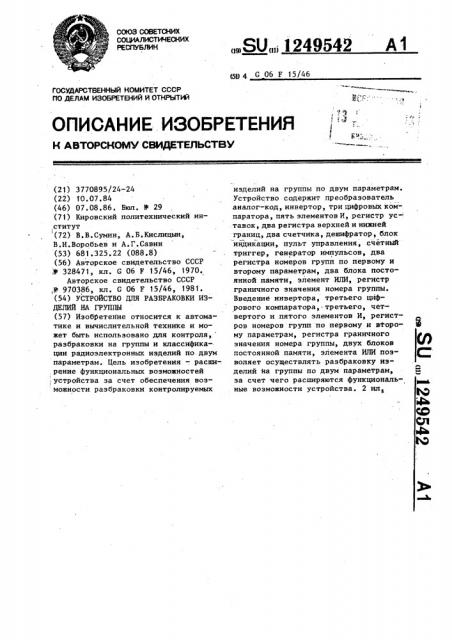

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК 5ц 4 G 06 F 15/46

ОПИСАНИЕ ИЗОБРЕТЕНИЯ к с втсн скому свидьткльствм

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3770895/24-24 (22) 10.07.84 (46) 07.08.86. Бюл. 11« 29 (71) Кировский политехнический институт (72) В.В.Сумин, А.Б.Кислицын, В.И.Воробьев и А.Г.Савин (53) 681.325.22 (088.8) (56) Авторское свидетельство СССР

У 328471, кл. С 06 F 15/46, 1970.

Авторское свидетельство СССР ,У 970386, кл. G 06 F 15/46, 1981. (54) УСТРОЙСТВО ДЛЯ РАЗБРАКОВКИ ИЗДКЛИЙ НА ГРУППЫ (57) Изобретение относится к автоматике и вычислительной технике и может быть использовано для контроля, разбраковки на группы и классификации радиоэлектронных изделий по.двум параметрам. Цель изобретения — расши-. рение функциональных возможностей устройства за счет обеспечения возможности разбраковки контролируемых

„„Я0„„1249542 А1 изделий на группы по двум параметрам.

Устройство содержит преобразователь аналог-код,инвертор, три цифровых ком" паратора, пять элементов И, регистр уставок, два регистра верхней и нижней границ, два счетчика, дешифратор, блок ийдикации, пульт управления, счетный триггер, генератор импульсов, два регистра номеров групп по первому и второму параметрам, два блока постоянной памяти, элемент ИЛИ, регистр граничного значения номера группы.

Введение инвертора, третьего цифрового компаратора, третьего, четвертого и .пятого элементов И, регистров номеров групп по первому и второму параметрам, регистра граничного значения номера группы, двух блоков постоянной памяти, элемента ИЛИ позволяет осуществлять разбраковку изделий на группы по двум параметрам, за счет чего расширяются функциональные возможности устройства. 2 ил

1249542

Изобретение относится к автоматике и вычислительной технике и может быть использовано для контроля и разбраковки на группы и классификации радиоэлектронных изделий по двум параметрам.

Цель изобретения — расширение функциональных возможностей устройства за счет обеспечения возможности разбраковки изделий на группы по двум параметрам.

На фиг.1 приведена схема устройства; на фиг.2 — размещение информации об уставках в регистре уставок.

Устройство (фиг.1) содержит преобразователь 1 аналог-код, инвертор 2, первый 3 и второй 4 цифровые компараторы, регистр 5 уставок, регистр 6 верхней границы, регистр 7 нижней границы, второй элемент И 8, третий цифровой компаратор 9, первый 10 и второй 11 счетчики, дешифратор 12, блок 13 индикации, пульт 14 управления, первый элемент И 15, генератор 16 импульсов, счетный триггер 17, третий 18 и четвертый 19 элементы И, регистр 20 номера группы по второму параметру, регистр 21 номера группы по первому параметру, первый 22 и второй 23 блоки постоянной памяти, элемент ИЛИ 24, регистр 25 граничного значения номера группы, пятый элемент И 26, второй 27, третий 28 и первый 29 входы устройства, Устройство работает следующим об-, разом.

Для подготовки устройства .к работе с пульта 14 управления, например клавишного, в регистр 5 уставок, образующий с регистрами 6 и 7 общий кольцевой регистр, заносится информация о границах значений контролируемых первого и второго параметров (фиг.2). Причем весь диапазон значений и первого и второго параметра разбивается на m поддиапазонов, а для каждого i-ro .поддиапазона с помощью i-й уставки определяется верхняя и нижняя границы значений параметра. Для этого в регистр 5 записывается -я уставка в виде и-разрядных кодов верхней и нижней границ каждого поддиапазона значений каждого из двух параметров.

Запись кода в регистр 5 уставок осуществляется путем набора его на п-,êëàâèøàõ пульта 14 управления с введением в регистр 6, после чего

55 на и-тактов открывается элемент И 15 и проходящие через этот элемент импульсы генератора 16 сдвигают код из регистра 6 в регистр 7 и в последствии в регистр 5. Перед началом работы осуществляется установка триг гера 17, регистров 20, 21 и 25 в ноль (цепи установки не показаны).

Далее производится разбраковка контролируемого изделия ° При этом определяется к какой совокупной группе (группе по двум параметрам) Ф 1, 2 относится иэделие, характеризующееся двумя параметрами, если его первый параметр относится к группе и„, а второй — к группе и

Для определения п задается раз1 решающий сигнал на вход 27 устройства и запрещающий на вход 28 устройства. При этом разрешается работа элемента И 19 и запирается элемент

И 18. Аналоговое значение U первого параметра постуйает на вход 29 устройства, после чего с пульта 14 управЛения задается разрешающий сигнал на элемент И 15. Импульсы с генератора 16 проходят через элемент

И 15 на сдвигаюп(ие входы регистров

5-7, обеспечивая сдвиг информации из регистра 5 уставок в регистры 6 и 7 верхней и нижней границ поддиапазона значений параметров и на счетный вход счетчика 10. Счетчик 10 имеет коэффициент пересчета 2п, т.е, после прохождения 2п импульсов с генератора 16, когда в регистр 6 будет записано значение верхней границы i-й уставки по первому параметру, а в регистр 6 значение ее нижней границы, на выходе счетчика 10 формируется импульс, переключающий триггер 17 по счетному входу в состояние, при котором с его выхода на вход элемента И 19 задается разрешающий работу этого элемента сигнал. Младший разряд 11 не соединен с входами регистра 21, поэтому на каждые два импульса с выхода счетчика 10 в счетчик 11 добавляется единица, В результате после 4п импульсов на входе счетчика fO в счетчик 11 добавляется единица и значит счетчик 11 подсчитывает число уставок, заданных с регистров 6 и 7 на цифровые компараторы. Поскольку каж-,. дая i-я уставка по первому и второму параметрам соответствует группе, имеющей тот же номер n = i (n ==i) в

1 У счетчике 11 формируется номер группы, . к которой принадлежит контролируемое изделие по первому или второму пара.метру. Если в регистрах 6 и ? записана уставка по первому параметру, то за счет соответствующего переклю- чения триггера 17, через 2п импульсов номер и группы йз счетчика 11 запиЛ сывается через элемент 19 в регистр 21 а если в регистрах 6 и 7 записана уставка по второму параметру, то триг- 10 гер 17 отпирает элемент 18 и запирает элемент 19, что приводит к записи номера п группы по второму парамет l ру в регистр 20.

Для определения того, к какой 15 группе принадлежит изделие по первому параметру, его значение, поступившее на вход 29 устройства, преобразуется преобразователем 1 в код и поступает на входы цифровых компараторов 3 и 4. Цифровой компаратор 3 срабатывает если значение первого параметра меньше или равно значению верхней границы данной уставки, а цифровой компаратор 4 — если больше 25 или равно значению нижней границы уставки. Если сработали оба компаратора 3 и 4, то, следовательно, значение первого параметра лежит .в под. диапазоне, заданном уставкой. Поскольку в регистре 5 записан фактически весь диапазон значений первого параметра, то за счет сдвига этих значений в.регистры 6 и 7 обязательно в какой-то момент времени, при задании i-й уставки, сработают компараторы 3 и 4 и разрешающие сигналы поступают на входы элемента И 8, который стробируется сигналом с выхода счетчика 10. При этом триггер !7 разрешает работу элемента И 19, открытого также сигналом с входа 27 устройства. По сигналу с выхода элемента И 8, который поступает через элемент И 19 на синхровход регист: ра 21, в него записывается номер группы и, к которой принадлежит контролируемое иэделие по первому параметру.

Определение номера группы и, к которой принадлежит контролируемое изделие по второму параметру, производится аналогично. Для этого на. вход 28 устройства задается разрешаю щий сигнал, на. вход 27 — запрещающий, на вход 29 — значение второго параметра изделия и цикл работы устройства повторяется. Поскольку эле1249542 4 мент И 19 закрыт, а триггер 17 открывает элемент И 18 только в моменты, когда в регистрах 6 и 7 записа-. на уставка по второму параметру, то номер i этой уставки, равный номеру п группы контролируемого изделия (и = i) по второму параметру иэ счетчика 11 по разрешающему сигналу с выхода элемента И 18, переписывается в регистр 20. В результате в регистре 20 эаписан код номера и

Э в регистре 2 — код номера и

Для определения номера совокупной группы Ф 1, 2 по первому и второму параметрам коды и и и с регистров

Л

20 и 21 поступают на адресные входы блоков 22 и 23 постоянной памяти, причем код п„ составляет первую часть адреса ячейки блока 22 (23), а код

n — вторую часть адреса.

По адресу и, п, заданному с регистров 20 и 21 из соответствующей ячейки блока 22 (23) постоянной памяти, выбирается код N - 1, 2, который и является номером группы по первому и второму параметрам. Причем каждому сочетанию номеров группы и, и по

Л 2 первому и второму параметру ставится в соответствие определенное значение !! 1, 2, которое определяется предварительно записанной в блоках

22 и 23 по заданному адресу информациI ей. Причем в блоках 22 и 23 информация, записанная по одинаковым адресам п„, и, может отличаться, что позволяет менять характер разбраковки.

Для перехода от разбраковки контролируемого иэделия с помощью блока 22 к его разбраковке с помощью блока 23, в регистр 25 заносится код п„р . Если код и,, записанный в регистре 21, меньше или равен кодуп р, то цифровой компаратор 9 разрешает работу блока 22 постоянной памяти и запрещает через инвертор 2 работу блока 23 постоянной памяти, а если

n„)n„, то цифровой компаратор 9 разрешает через инвертор 2 работу блока 23 постоянной памяти и запрещает работу блока 22 постоянной памяти.

В результате обеспечивается возможность-перехода от использования первой закономерности соответствия ,между номерами и и и и номерами

Л 2

Ф 1, 2, задаваемой блоком 22 к ис55 пользованию второй закономерности, задаваемой блоком 23, или использования только .первой закономерности (если прр заведомо больше и ) или

Л

1249542

5 только второй закономерности (если и„„= О).

Например, величина ¹-1,2может определятся последующим соотношениям:

n + (и — 1)N при и, c. n .„ (блок 23) № 1, 2 + 1 + (п — 1)N при и >и (блок 22), I

2 л ГР

Расчет номера ¹1 2 Для и,Ъп„Р дает значения, приведенные в табл. 1 значение номера второму парагде N — максимальное группы и по

2 метру.

Т а блица 1 и„. 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 и 1 2 3 4 1 2 3 3 1 2 3 4 1 2 3 4 1 2 3 4

2 № 1, 2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

Расчет номера № 1» 2 ДЛЯ п„6пГР дает значения, приведенные в .табл.2.

Таблица 2

В зависимости от выбранного значения и возможно осуществлять разбраковку контролируемого изделия по двум Параметрам по закону„ определяемому табл.1 или табл.2, записав значение № 1, 2 по табл. 1, 2 в блоки 22 или 23 постоянной памяти соответственно по адресам и„, п2. Возможен также переход от классификации по табл.1 к классификации по табл.2 после значения и„ = n

Значения № 1, 2, считанные с блоков 22, 23 постоянной памяти, поступают через элемент ИЛИ 24 на дешифратор .12, который преобразует их к виду, удобному для индикации блоком 13. Работа дешифратора 12 и индикация результата разрешается при снятии разрешающих сигналов с входов 27и 28устройства,что фиксирует элемент И26,выдавая со своего выхода разрешение наработу дешифратора 12.

Таким образом, за счет введения инвертора 2, цифрового компаратора 9, элементов И 18 и 19, регистров 20, 21 и 25, блоков 22 и 23 постоянной памяти, элементов ИЛИ 24 и И 26 обеспечивается раэбраковка контролируемых изделий на группы по двум параметрам, что расширяет функциональные возможности устройства.

Формула изобретения

Устройство для разбраковки изделий на группы, содержащее пульт управления, генератор импульсов, соединенный выходом с первым входом первого элемента И, соединенного вто-., рым входом с первым выходом пульта управления, а выходом — с синхровходами регистра уставок, регистра верхней границы, регистра нижней границы и со счетным входом первого счетчии„1 1 1 1 2 2 2 2 3- 3 3 3 4 4 4 4 5 5 5 5 и 4 3 2 1 4 3 2 1 4 3 2 1 4 3 2 1 4 3 2 1 № 1,2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

1249542

7 ка, соединенного выходом переноса с собственным установочным входом, со счетным входом второго счетчика и с первым входом второго элемента И, соединенного первым и вторым входами соответственно с выходами первого и второго цифровых компараторов, первые входы которых соединены с выходом преобразователя аналог-код, вход которого явл) ется первым входом устройства, вторые входы пульта управления, соединенные с информационными входами регистра верхней границы,соединенного выходами всех разрядов с вторыми входами первого цифрового компаратора, входом первого разряда . с выходом старшего разряда регистра .уставок, выходом старшего разряда с входом первого разряда регистра нижней границы, соединенного выходами с первыми входами второго цифро,вого компаратора, выходы старшего разряда — с входом первого разряда регистра уставок, а также дешифратор, соединенный выходами с входами блока индикации, о т л и ч а ю щ е— е с я тем, что, с целью расширения функциональных возможностей устройства за счет обеспечения возможности разбраковки изделий на группы по двум параметрам, в него введены три элемента И, счетный триггер, регистр номера группы по первому параметру, регистр номера группы по второму параметру, регистр граничного значения номера группы, инвертор, два блока постоянной памяти, элемент ИЛИ, третий цифровой компаратор, причем счет. ный вход счетного . триггера соединен с выходом переноса первого

8 счетчика, первый и второй выходы соответственно с первыми входами тре тьего и четвертого элементов И, вторые входы которых являются соответственно вторым и третьим входами устройства, а третьи входы соединены с выходом второго элемента И, синхровходы регистра номера группы по второму параметру и регистра номера

10 группы по первому параметру соединены соответственно с выхоДами третьего и четвертого элементов И, информационные входы — с выходами всех разрядов второго счетчика, кроме пер15 вого разряда, выход регистра номера группы по первому параметру соединен с первыми адресными входами первого и второго блоков постоянной памяти и с первыми входами третьего

20 цифрового компаратора, соединенного . выходом со стробирующим входом первого блока постоянной памяти и через инвертор со стробирующим входом второго блока постоянной памятй, вторые входы третьего цифрового компаратора соединены через регистр граничного значения номера группы с соответствующими вторыми выходами пульта управления, выходы регистра номера

30 группы по второму параметру соединены с вторыми адресными входами первого и второго блоков постоянной памяти, выходы которых соединены с соответствующими первыми и вторыми вхоЗ5 дами элемента ИЛИ, соединенного выходами с первыми входами дешифратора, соединенного вторым входом с выходом пятого элементаИ,первый ивторой входы которого являютсясоответственно вторым итретьим входамиустройства.

1249542.Ъ ф

Составитель Н. Главизнина.

Техред В. Кадар

Редактор В.Иванова

Корректор С.Черни

Заказ 4327/51 Тираж б71

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное Производственно-полиграфическое предприятие, r.Óæãîðoä, ул. Проектная, 4
