.% 124963

Класс 20а, 12

81е, 111

СССР

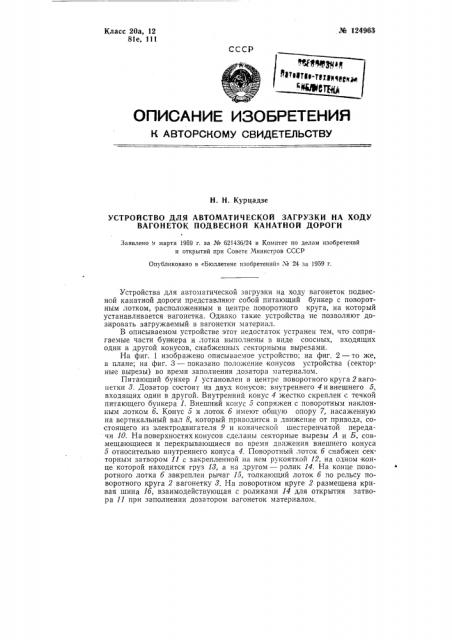

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. H. Курцадзе

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ ЗАГРУЗКИ НА ХОДУ

ВАГОНЕТОК ПОДВЕСНОЙ КАНАТНОЙ ДОРОГИ

Заявлено 9 марта 1959 г. за Ке 621436/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 24 за 1959 г.

Устройства для автоматической загрузки на ходу вагонеток подвесной канатной дороги представляют собой питающий бункер с поворотным лотком, расположенным в центре поворотного круга, на который устанавливается:вагонетка. Однако такие устройства не позволяют дозировать загружаемый, в вагонетки материал.

В описываемом устройстве этот недостаток устранен тем, что сопрягаемые части бункера и лотка выполнены в виде соосных, входящих один в другой конусов, снабженных секторными вырезами.

На фиг. 1 изображено описываемое устройство; на фиг. 2 — то же, в плане; на фиг. 3 — показано положение конусов устройства (секторные вырезы) во время заполнения дозатора материалом.

Питающий бункер 1 установлен в центре поворотного круга 2вагонетки 3. Дозатор состоит из двух конусов: внутреннего 4и внешнего 5, входящих один в другой. Внутренний конус 4 жестко скреплен с течкой питающего бункера 1. Внешний конус сопряжен с поворотным наклонным лотком 6. Конус 5 и лоток 6 имеют общую опору 7, насаженную на вертикальный вал 8, который приводится в движение от привода, состоящего из электродвигателя 9 и конической шестеренчатой передачи 10. На поверхностях конусов сделаны секторные вырезы А и Б, совмещающиеся и перекрывающиеся во время движения внешнего конуса

5 относительно внутреннего конуса 4. Поворотный лоток 6 снабжен секторным затвором 11 с закрепленной на нем рукояткой 12, на одном конце которой находится груз 18, а на другом — ролик 14. На конце поворотного лотка 6 закреплен рычаг 15, толкающий лоток 6 по рельсу поворотного круга 2 вагонетку 8. На поворотном круге 2 размещена кривая шина 16, взаимодействующая с роликами 14 для открытия затвора 11 при заполнении дозатором вагонеток материалом. № 124963

В начальном положении секторные вырезы А и Б конусов 4 и 5 совмещены, и поворотный лоток б дозатора заполняется материалом из питающего бункера 1. Пришедшая к поворотному кругу 2 с линии подвесной канатной дороги порожняя вагонетка 8 отключается от тягового каната и по наклонному рельсовому пути 17 доходит до магнитного стопора 18. В этот момент включается электродвигатель 9 привода и поворотный лоток 6 дозатора начинает круговое движение, толкая рычагом

15 вагонетку 8 по рельсу поворотного круга 2. Во время их совместного движения секторные вырезы А и Б конусов 4 и 5 перекрываются и поступление материала из питающего бункера 1 в дозатор прекращается.

Когда ролик 14 накатывается на кривую шину 1б, рукоятка 12 открывает секторный затвор 11 и находящийся в поворотном лотке б дозатора материал высыпается в кузов вагонетки 8. После опорожнения лотка б под действием груза И затвор 11 закрывается и движущийся лоток б доводит заполненную материалом вагонетку 3 до наклонного рельсового пути 19, по которому она скатывается к месту присоединения к тяговому канату подвесной канатной дороги. Движущийся поворотный лоток б дозатора возвращается в исходное положение и работа устройства повторяется.

Предмет изобретения

Устройство для автоматической загрузки на ходу вагонеток подвесной канатной дороги, выполненное в виде расположенного в центре поворотного круга вагонетки питающего бункера с поворотным лотком, о т л и ч а ю щ е е с я тем, что, с целью использования его в качестве дозатора, сопрягаемые части бункера и лотка выполнены в виде соосных, снабженных секторными вырезами, входящих один в другой конусов.
