Кондуктор для монтажа колонн
Иллюстрации
Показать всеРеферат
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
„„SU„,, 12506 4 A 2 (51)4 Е 04 С 21 26
1 ъ
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А BTOPCHOMV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1087639 (2I) 3810852/29-33 (22) 1) 11.84 (46) 15 08.86. Бюл, М 30 (71) Макеевский инженерно-строительный институт (72) Г, Н. Тонкачеев, Е. Д. Косенков, В. К. Черненко, В. С. Остренко и В. П. Дивак (53) 69.057.3(088.8) (56) Авторское свидетельство СССР
У 489853, кл. Е 04 G 21/26, 1973.
Авторское свидетельство СССР
У 1087639, кл. Е 04 G 21/26, 1983. (54) (57) КОНДУКТОР ДЛЯ 1 10НТАЖА КОЛОНН по авт. св. У 1087639, о т— л и ч а ю шийся тем, что, с целью повьппения точности монтажа и производительности, он сна6жен установленной на каждом захвате полой направляющей с подвижно размещенной в ней мерной штангой, имеющей в верхней части горизонтальный опорный элемент для взаимодействия с монтируемой колонной.
1250634
15
25
35
45
55
Изобретение относится к строительству, в частности к монтажу строительных конструкций, может быть использовано для монтажа колонн зданий и сооружений и является дополнительным к основному авт. св ° 9 1087639.

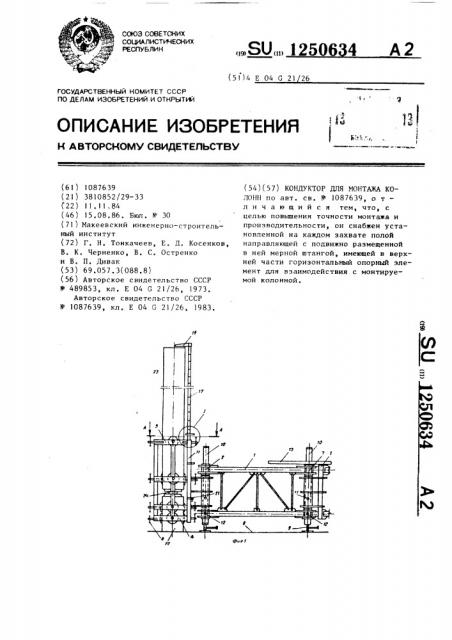

Целью изобретений является новыление точности монтажа и производительности, На фиг. 1 изображен кондуктор для монтажа колонн, общий вид; на фиг. 2— узел ? на фиг, 1; на фиг. 3 — разрез
А-А на фиг. 1.
Кондуктор содержит раму из двух звеньев I имеющих на свободных концах закрепленные с помощью двойных шарниров 2 захваты 3, снабженные установочными 4 и фиксирующими 5 хомутами с винтовыми зажимами 6, Двумя другими концами звенья 1 соединены между собой двойным шарниром 7. Кондуктор опирается на основание 8 посредством подвижных упоров 9 установленных на стойках 10, положение который по вертикали фиксируется пальцами 11, вставленными в отверстия 12 шарниров 7 и стоек 10. Звенья 1 фиксируются регулируемой распоркой 13.
На захватах 3 закреплены вертикальные полые, например, трубчатые направляющие 14, имеющие фланцы 15, на которых расположены указательные стрелки !6. Внутри направляющих 14 установлены мерные штанги 17 с рисками 18 и опорными элементами 19. Ниж— ними концами штанги 17 жестко соединены с ползунами 20. На трубчатых направляющих 14 во взаимно перпендикулярном положении установлены горизонтальные уровни 21.
Захваты 3 установочными хомутами 4 посредством винтовых зажимов 6 закрепляются за колонны 22 ниже смонтированного этажа здания, а фиксирующие хомуты 5 служат для временного закрепления и выверки монтируемых колонн 23. Колонны 23 устанавливают на колонны 22 через прокладки 24.
Кондуктор работает следующим образом, Кондуктор до монтажа колонн 23 устанавливают и закрепляют за оголовки колонн 22 нижесмонтированного этажа здания с помбщью винтовых зажимов 6 на установочных хомутах 4.
Звенья 1 опирают на основание 8, опуская стойки 10 и фиксируя их положение пальцами 11, введением их в отверстия 12. Затем захваты 3 выв..ряют с помощью подвижных упоров 9 и винтовых зажимов 6. При этом их положение в пространстве контролируют горизонтальными уровнями 21, В плане расстояние между захватами 3 фиксируют регулируемой распоркой 13, жестко соединяя звенья 1 под углом, о не превышающим 150
Колонны 23 устанавливают на колонны 22, времменно закрепляют винтовыми зажимами 6 фиксирующих хомутов 5. Поднимают штанги 17 по направляющим 14 и опирают опорные элементы 19 на верхние торцы колонн 23.
С помощью рисок 18 и указательных стрелок 16 определяют горизонтальную отметку колонн 23, после чего увеличивают или уменьшают толщину подкладок 24 и приводят колонны 23 в проектное положение.
После окончательного закрепления смонтированных колонн 23 опускают штанги 17, открывают первый захват 3, вынимают пальцы ll и поднимают стойку 10 открытого захвата 3. Снимают распорку 13. Звенья 1 поворачивают относительно второго закрепленного захвата 3 к следующей колонне 22, одевают на колонну 22 первый захват 3, закрывают его и закрепляют винтовыми зажимами 6 установочных хомутов 4.
Затем опускают стойку 10 вновь закрепленного захвата 3 и фиксируют ее пальцем 11, вставляя его в отверстие 12 ° Затем по горизонтальным уровням 21 определяют положение первого захвата 3 в пространстве и в случае отклонения подвижными упорами 9 и винтовыми зажимами 6 приводят захват 3 в проектное положение.
После этого монтируют очередную колонну 23 и цикл перемещения кондуктора на новую позицию повторяется.
Такое конструктивное исполнение предлагаемого кондуктора позволяет без помощи других измерительных инструментов осуществлять контроль проектного положения монтируемых колонн и этим повысить точность и производительность монтажа колонн, сокращая занятость крана на их выверке.
I 250634
2/ анрие.2
Составитель В. Чесноков
Редактор М. Недолуженко Техред 3.Чижмар корректор А. Зимокосов
Заказ 4381/23 Тираж 7)8 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
)!3035, Москва, Ж-35, Раушская наб., д. 4/5
Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
