Обратный клапан

Обратный клапан

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в гидрои пневматических системах для предотвращения обратного потока рабочей среды. Цель изобретения состоит в повышении герметичности клапана за счет перекрытия проходных каналов В мембране самой мембраной . Для этой цели проходные каналы в мембране выполнены в виде несквозной кольцевой прорези 10 со стороны выходной 6 полости и сообщенных с ней и с входной 5 полостью отверстий 11, расположенных под углом к образующей прорези 10. Когда обратное давление потока рабочей среды превысит входное давление порога чувствительности мембраны 4, последняя прогнется вверх. При этом закроется кольцевая прорезь 10 перекрывая отверстия 11 и прекращая доступ потока рабочей среды во входной 2 канал, клапан закрыт. При дальнейшем увеличении давления потока рабочей среды мембрана 4 прогнется до соприкосновения с седлом 7, что предохранит ее от разрушения и обеспечит надежное уплотнение. 4 ил. i (Л Ч Од 11 в

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

„„Я0„„125 (511 4 F 16 К 15/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 1) 3870770/25-08 (22) 21.03.85 (46) 15.08.86, Бкл. N 30 (72) К.Д.Живов (53) 621.646 (088.8) (Se) Авторское свидетельство СССР к 1044877, кл. F 16 К 15/14, 1983..

Патент США У 4 188978, кл. 137-859, 1980. (54.) ОБРАТНЫЙ КЛАПАН (57) Изобретение может быть использовано в гидро- и пневматических системах для предотвращения обратного потока рабочей среды. Цель изобретения состоит в повышении герметичности клапана за счет перекрытия проходных каналов в мембране самой мембраной. Для этой цели проходные канаю лы в мембране выполнены в виде несквозной кольцевой прорези 10 со стороны выходной 6 полости и сообщенных с ней и с входной 5 полостью отверстий 11, расположенных под углом к образующей прорези 10. Когда обратное давление потока рабочей среды превысит входное давление порога чувствительности мембраны 4, последнчя прогнется вверх. При этом закроется кольцевая прорезь 10 перекрывая отверстия 1 1 и прекращая доступ потока рабочей среды во входной 2 канал, клапан закрыт. При дальнейшем увеличении давления потока рабочей среды мембрана 4 прогнется до соприкосновения с седлом 7, что предохранит ее от разрушения и обеспечит надежное уплотнение. 4 ил.

125076

Изобретение относится к арматуростроению и может быть использовано в гидро- и пневматических системах для предотвращения обратного потока рабочей среды, Целью изобретения является повышение герметичности клапана.

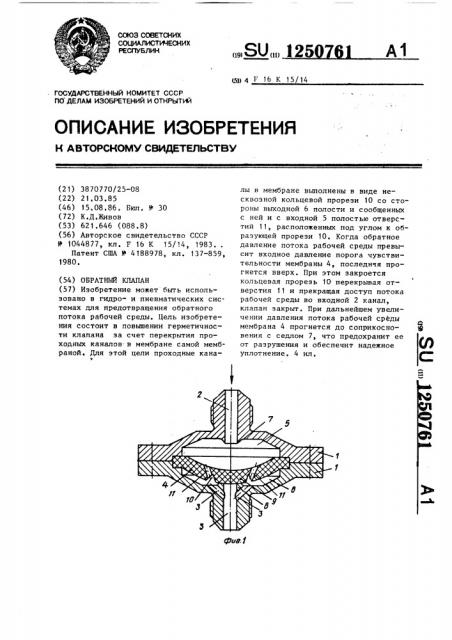

На фиг, 1 изображен обратный клапан в открытом положении, разрез; на фиг, 2 — то же, в закрытом положении: на фиг. 3 — мембрана, вид сверху;на фиг.4-разрезА-А на фиг.3

Обратный клапан содержит разъемный корпус 1 с входным 2 и выходным

3 каналами, эластичную мембрану 4, разделяющую входную 5 и выходную 6 полости корпуса 1, седло 7, выполненное во входном 2 канале корпуса 1, и упор 8, размещенный в выходной 6 полости соосно седлу 7. Мембрана 4 выполнена с центральной частью 9 и проходными каналами, равномерно расположенными на диаметре, большем диаметра упора 8.

Проходные каналы выполнены в виде несквозной кольцевой прорези 10 со стороны выходной 6 и IocTH и сообщенных с ней и с входной 5 полостью отверстий 11, расположенных под углом к образующей прорези 1О.

При подаче газа во входной 2 канал, мембрана 4 прогибается и ложится своей центральной частью 9 на упор 8. В результате чего раскрывается кольцевая прорезь 10, открывая отверстия 11 и обеспечивая проход потока газа через выходные 3 каналы, что соответствует открытому положению клапана.

1 2

В этом случае, когда обратное давления потока газа превысит входное давление порога чувствительности мембраны 4, последняя прогнется вверх. При этом закроется кольцевая прорезь 10, перекрыв отверстия 11, прекращая доступ потока газа во

Входнои 2 канал, что соответствует закрытому положению клапана. При дальнейшем увеличении давления потока газа мембрана 4 прогнется до соприкосновения своей центральной частью 9 с седлом 7, что предохранит ее от разрушения и обеспечит надежное уплотнение.

Формула изобретения

Обратный клапан, содержащий разьемный корпус с входным и выходным каналами и размещенную между входной и выходной полостями корпуса эластичную мембрану, установленную с возможностью поочередного взаимодействия своей центральной частью с седлом, выполненным во входном канале корпуса, и с упором, размещенным в выходной полости соосно с седлом, причем в мембране выполнены проходные каналы, равномерно расположенные на диаметре, большем диаметра упора, о т— л и ч а ю шийся тем, что, с целью повышения герметичности, проходные каналы мембраны выполнены в виде несквоэной кольцевой прорези со стороны выходной полости и сообщенных с ней и с входной полостью отверстий, расположенньм под углом к образующей прорези.

1250761 ф ие2

g-A

7f 1f

Риа.4

grus . 3
