Светильник мовчана

Светильник мовчана

Иллюстрации

Показать все

Реферат



Светильник, содержащий соосно установленные отражатель, источник света и круглосимметричный зеркальный контротражатель, отличающийся тем, что, с целью улучшения качественных характеристик освещения путем снижения блесткости. отражатель выполнен круглосимметричным в форме части тороида без центрального отверстия, Периферийная кольцевая область его внутренней поверхности , обращенной к источнику света, имеет диффузно отражающее покрытие, а центральная круговая область - зеркальное, причем граница зеркальней и диффузно отражающей областей является окружностью, определяемой пересечением лучей, выхо- ДЯЩ1ГХ из светового центра источника света и отраженных от внешней кромки контротражателя, с внутренней поверхностью тороидного отражателя. (Л го СП

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) 15ц 4 F 21 V 7/00

1 описания изоБРКтВниЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3856500/24-12 (22) 14.02. 85 (46) 15.08.86. Вюл. 11 30 (72) H.M.Ìîâ÷àí (53) 628.94.001.24 (088.8) (56) Патент ФРГ Ф 2521005, кл. F 21 V 8/00, 1976. (54) СВЕТИЛЬНИК МОВЧАНА (57) Светильник, содержащий соосно установленные отражатель, источник света и круглосимметричный зеркальный контротражатель, о т л и ч а юшийся тем, что, с целью улучшения качественных характеристик освещения путем снижения блесткости, отражатель выполнен круглосимметричным в форме части тороида без центрального отверстия, периферийная кольцевая область его внутренней поверх ости, обращенной к источнику света, имеет диффузно отражающее покрытие, а центральная круговая область — зеркальное, причем граница зеркальной и диффузно отражающей областей является окружностью, определяемой пересечением лучей, выходящих из светового центра источника света и отраженных от внешней кромки контротражателя, с внутренней поверхностью тороидного отражателя .

50769

Составитель И. Зайцев

Техред 11.Ходанич Корректор С. Черни

Редактор Ю. Середа

Заказ 4392/30

Тираж 462

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открьггий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

1 12

Изобретение относится к снетотехнике, и частности к устройству снетильников с. рассеивателями, и может быть испольэов IHo в помещениях с повышенными требованиями к качеству освещения.

Целью изобретения является улучшение качественных характеристик освещения путем снижения блесткости светильника.

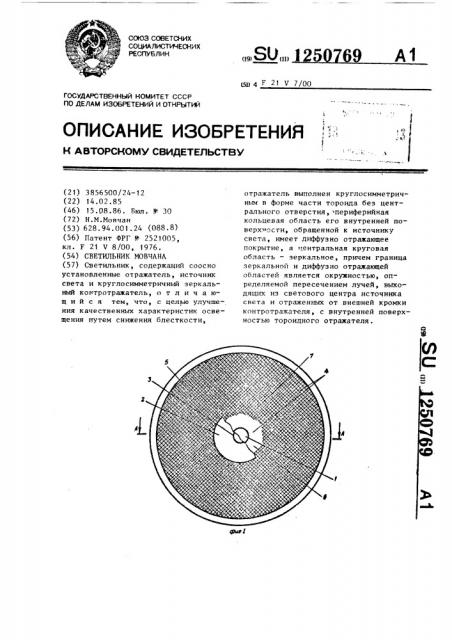

На фиг. 1 схематически изображен светильник со стороны светового отверстия с разрезом контротражателя, общий вид, на фиг. 2 — ход осевых лучей в светильнике.

Светильник состоит иэ источника 1 света, закрытого зеркальным контротражателем 2 с кольцевой щелью 3 для обеспечения воздушного охлаждения источника 1 света, и отражателя 4, выполненного в виде тороидной поверхности, геометрическое место центров которой представляет собой окружность лежащую в одной плоскости со световым центром источника 1 света. Контротражатель 2 имеет профиль эвольвенты.

Источник 1 света, контротражатель 2 и отражатель 4 находятся на оси симметрии светильника. Наружный диаметр отражателя 4 определяется пересечением конуса, образованного совокупностью лучей, проходящих от источника 1 света по периметру торца контротражателя 2, с внутренней поверхностью тороидного отражателя 4, Данное вэаим <ое расположение отражателя 4 и контротражателя 2 исключает прямой свет источника 1 и способствует снижению блесткости светильника.

Периферийная кольцевая область 5 внутренней поверхности, обращенной

Y. источнику света 1 отражателя 4 поверхности, имеет диффузно отражающее покрытие, например рифление.

10 Остальная внутренняя круговая область

6 поверхности выполнена зеркалированной. Границей раздела указанных областей является окружность 7, определяемая пересечением совокупности

15 лучей, вьгходящих из светового центра и отраженных от внешней кромки контротражателя 2, с внутренней поверхностью тороидного отражателя 4.

Светильник работает следующим

20 образом.

Лучи от источника 1 света,отражаясь от гладкой зеркальной поверхности контротражателя 2, падают на зеркализованную область 6 отражателя

25 4, после чего диффуэно рассеиваются на рифленой поверхности 5.

Устранение прямого света источника 1, а также выполнение части поверхности отражателя диффузно рассеи. вающей, позволяет при сохранении высокого КПД светильника исключить области с повышенным уровнем яркостн и, тем самым, улучшить качественные характеристики освещения.
