Коллекторная камера кожухотрубного теплообменника

Коллекторная камера кожухотрубного теплообменника

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU „„1250829 (Я1 4 Р 28 Р 9/02

А1!

Ф

ОПИСАНИЕ ИЗОБРЕТЕНИЯ меР лаьвл мж а3млю

h4

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA

К А ВТОРСКОМ У СВИДЕТЕЛЬСТВУ (21) 3856319/24-06 (22) 20 ° 02.85 (46) 15.08.86. Бюл. В 30 (72) А.И.Исламов и Д.Ç.Хамзин (53) 621.565.94(088.8) (56) Авторское свидетельство СССР

g 807029, кл. F 28 F 9/02, 1979. (54)(57) 1. КОЛЛЕКТОРНАЯ КАИЕРА

КОЖУХОТРУБНОГО ТЕНЛООБИЕННИКА,примыкающая к трубной доске теплообменного пучка и разделенного перегородками на подводящие и отводящие отсеки греющего теплоносителя, причем торец . перегородок, обращенный к трубной доске„ выполнен с V-образным профилем, между ветвями которого размещена перемычка, отличающаяс я тем, что, с целью повьппения эксплуатационной надежности и технологии изготовления, перемычка выполнена из материала с большим о сравнению с перегородкой коэффициентом термического расширения и установлена в контакте.с ее ветвями.

2. Камера по и. 1, о т л и ч аю щ а я с я тем, что одна из ветвей каждой перегородки со стороны более теплонагруженного отсека с внутренней стороны выполнены со скосом.

1250829

Изобретение относится к кожухотрубным теплообменникам, применяемым в различных отраслях народного хозяйства, например в нефтехимической промышленности. S

Целью изобретения является повышение эксплуатационной надежности и технологии изготовления.

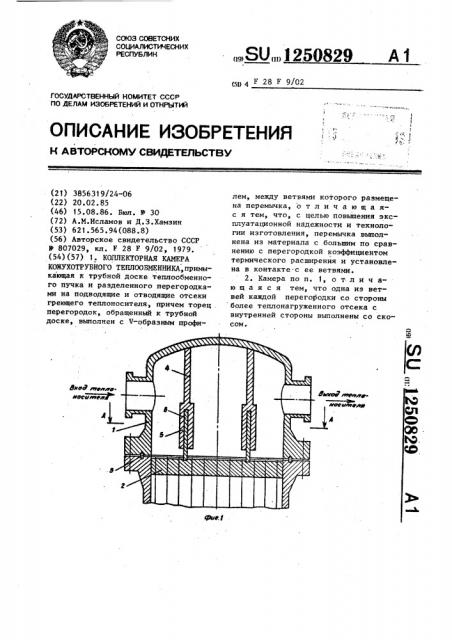

На фиг. 1 изображена коллекторная ..камера кожухотрубного теплообменника; на фиг. 2 — разрез А-А на фиг. 1; на фиг, 3 - узел соединения упруго деформИрованной перемычки с перегороцкой и трубной доской; на фиг. 4 часть коллекторной камеры; на

15 фиг. 5 — разрез Б-Б на фиг. 4; на фиг. 6 — разрез В-В на фиг, Коллекторная камера 1 кожухотрубного теплообменника примыкает к труб- 20 ной доске 2 теплообменного пучка

3 и разделена перегородками 4 на подводящие и отводящие отсеки греющего теплоносителя. Торец перегорожок 4, обращенный к трубной доске

2, выполнен с V-образным профилем

5, между ветвями которого в контакте с ними размещена перемычка 6 из материала с большим по сравнению с перегородкой 4 коэффициентом термичес- 30 кого расширения. Одна из ветвей каждой перегоРодки 4 со стороны более теплонагруженного отсека с внутренней стороны выполнена со скосом.

При плоском крае выступающей части перемычка может быть установлена в состоянии упругой деформации в осевом направлении (фиг. 3).

В процессе работы теплообменника под действием горячего теплоносителя в отсеках коллекторной камеры перемычка 6, установленная между вет" вями V-образного торца перегородкй

4 ввиду ее большего коэффициента термического расширения удлиняется больше по сравнению с перегородкой

4 и стенками камеры 1 и более плотно прилегает к поверхности соприкосновения. Установка перемычки 6 в состоянии упругой деформации в осевом направлении гарантирует надежную герметизацию ее разъемов с трубной доской 2 и перегородкой 4. Выполнение скоса в одной из ветвей каждой перегородки со стороны более теплонагруженного отсека с внутренней стороны способствует более плотному ее контакту с перегородкой

4 и повышению эксплуатационной надежности коллекторной камеры. Перегородка и перемычка технологичны в изготовлении, а последняя также в замене, подборе или подгонке по высоте.
