Способ определения размера частиц несвязного грунта
Патент 1250946
Авторы
Классы МПК
Способ определения размера частиц несвязного грунта
Иллюстрации
Реферат
Изобретение относится к области строительства и позволяет определять размеры частиц грунта, определяющих его прочность и формирующих его несущую способность. Для этого определяют гранулометрический состав грунта . Затем проводят испытания образцов грунта на срез и определяют сопротивление грунта срезу. Затем на первом этапе из грунта отсеивают самую крупную фракцию, а в самую крупную фракцию оставшегося грунта добавляют частицы того же размера в количестве равном в процентах по массе отсеянньтм частицам. Далее обгрунта испытывают на срез и определяют сопротивление срезу. На следующем этапе из грунта, испытанного на предыдущем этапе, также отсеивают самую крупную фракцию оставшегося грунта в количестве, равном в процентах по массе отсеянным частицам , и определяют сопротивление срезу полученного грунта. Этапы определения повторяют до изменения величины сопротивления срезу. Размер частиц, контролирующих прочностные свойства связного грунта, определяют как среднее наибольших размеров част иц фракций, примыкающих к наибольшим граничным фракциям грунтов, испытанных на последнем и предпоследнем этапах определения. i (Л CZ ю О1 о UD 4 О)

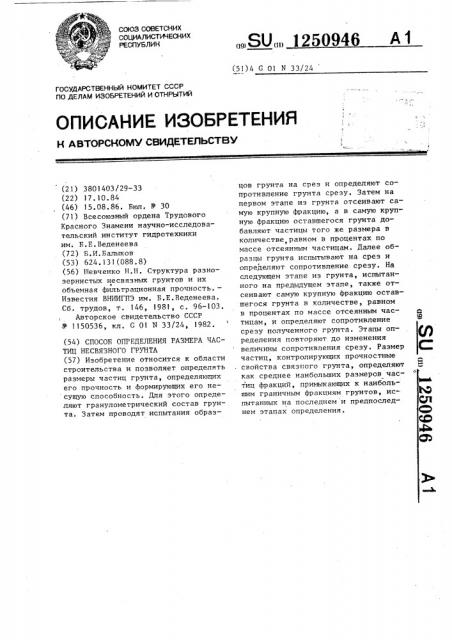

СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУЬЛИН (51) 4 G 01 N 33/24
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н ABT0PCHOMV СВИДЕТЕЛЬСТВУ
Ф
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3801403/29-33 (22) 17. 10.84 (46) 15.08.86, Бюл. 11 30 (71) Всесоюзный ордена Трудового
Красного Знамени научно-исследовательский институт гидротехники им. Б.Е.Веденеева (72) Б.И.Балыков (53) 624.13)(088, 8) (56) Шевченко Н.Н. Структура разнозернистых несвязных грунтов и их ь объемная фильтрационная прочность.—
Известия ВНИИГПЭ им. Б.Е.Веденеева.
Сб. трудов, т. 146, 1981, с. 96-103.
Авторское свидетельство СССР
У 1150536, кл. С Ol N 33/24, 1982, (54) СПОСОБ ОПРЕДЕЛЕНИЯ РАЗМЕРА ЧАСТИЦ НЕСВЯЗНОГО ГРУНТА (57) Изобретение относится к области строительства и позволяет определять размеры частиц грунта, определяющих его прочность и формирующих его несущую способность. Для этого определяют гранулометрический состав грунта. Затем проводят испытания образ„„SU„„1250946 А I цов грунта на срез и определяют сопротивление грунта срезу. Затем на первом этапе из грунта отсеивают самую крупную фракцию, а в самую крупную фракцию оставшегося грунта добавляют частицы того же размера в количестве, равном в процентах по массе отсеянным частицам. Далее образцы грунта испытывают на срез и определяют сопротивление срезу. На следующем этапе из грунта, испытанного на предыдущем этапе, также отсеивают самую крупную фракцию оставшегося грунта в количестве, равном в процентах по массе отсеянным частицам, и определяют сопротивление срезу полученного грунта. Этапы определения повторяют до изменения величины сопротивления срезу. Размер частиц, контролирующих прочностные свойства связного грунта, определяют как среднее наибольших размеров частиц фракций, примыкающих к наибольшим граничным фракциям грунтов, испытанных на последнем и предпоследнем этапах определения.
1250946 Изобретение относится к строительству, .в частности к определению характеристик физико-механических свойств грунтов, и может быть использовано в горно-рудной промышленности и инженерно-геологических исследованиях грунтов.
Целью изобретения является опре.— деление размера частиц, контролирую-. щего прочностные свойства несвязного грунта.
Определение размера частиц несвязного грунта осуществляют следующим образом, Навеску грунта разделяют с помощью сит на фракции и определяют гранулометрический состав грунта. Затем на первом этапе проводят испытания образцов грунта на срез и определяют сопротивление грунта сррзу.
Затем на втором этапе из грунта отсеивают самую крупную фракцию, а в самую крупную фракцию оставшегося грунта из рассеянной навески добавляют частицы того же размера в количестве, равном в процентах по массе отсеянным частицам, что обеспечивает сохранение неизменным содержание всех остальных фракций грунта.
Далее образцы грунта испытывают на срез и определяют сопротивление срезу. На следующем этапе из грунта, испытанного на предыдущем этапе, также отсеивают самую крупную фракцию, добавляя в самую крупную фракцию оставшегося грунта частицы в .количест. ве, равном в процентах по массе отсеянным частицам, и определяют сопротивление срезу полученного грунта.
Этапы определения повторяют до изменения величины сопротивления срезу.
После чего определяют размер частиц, контролирующий прочностные свойства несвязного грунта как среднее наибольших размеров частиц фракций, примыкающих к наибольшим граничным фракциям грунтов, испытанных на последнем и предпоследнем этапах определения.
Пример. Испытанию подвергался Ирганайский аллювиальный грунт.
Навеску грунта разделили с помощью сит на фракции и определили гранулометрический состав грунта. Затем на первом этапе провели испытания образцов грунта на срез и определили сопротивление грунта срезу. На втором этапе испытаний из грунта отсеяли самую крупную фракцию 20-40 мм, содержание которой равно 177.. В самую крупную фракцию оставшегося грунта
10-20 мм из рассеянной навески добавили частиц, увеличив содержание фракции на 17Х и доведя его с 16 до
337., Далее образцы грунта испытали на срез и определили сопротивление срезу. На третьем этапе из грунта, испытанного на втором этапе, отсеяли фракцию 10-20 мм, а содержание фракции 5-10 мм увеличили на 337., добавили частиц из рассеянной навески, довели содержание с 17 до 507 и т.д. Сопротивление срезу у Ирганайского аллювиального грунта изменилось на четвертом этапе после того, как были отсеяны фракции крупнее
2-5 мм. Среднее арифметическое наи \ больших размеров частиц фракций, 20 примыкающих к наибольшим граничным ,фракциям.грунтов, испытанных на последнем и предпоследнем этапах первого цикла, равно 0,5(2+5)=3,5 мм.
Следовательно, размер частиц, контролирующий прочности свойства
Ирганайского аллювиального грунта, равен 3,5 мм. Его обеспеченность в грунте равна 357.. При аналогичных испытаниях Бурейского шебня и дрес30 вы сопротивление срезу изменилось, сразу же после отсева самой крупной фракции. Следовательно, контролирующим прочностные свойства в этом случае является наибольший размер частиц грунта, равный 20 мм. Его обеспеченность в грунте равна 1007.
3S формулаизобретения
Способ определения размера частиц несвязного грунта, включающий определение гранулометрического состава грунта, сопротивление срезу всего грунта, последующие этапы определения размера частиц путем отделения граничных фракций частиц и определения сопротивления срезу полученного грунта, повторение этапов определения до появления изменения сопротивления срезу полученного грунта, о т
SO
Использование изобретения позволяет определять размеры частиц грунта, определяющих его прочность, а также расширяет представление о роли различных фракций грунта в формировании его несущей способности.
1250946
Составитель Г.Мартынова
Техред И.Гайдош
Корректор Л. Пилипенко
Редактор M.Êåëåìåø
Заказ 4403/39
Тираж 778
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Подл исно е
Производственно-полиграфическое предприятие, r. Ужгород, ул..Проектная, 4 л и ч а ю шийся тем, что, с целью определения размера частйц, контролирующего прочностные свойства несвязного грунта, на этапах определения размера частиц после отделения наибольшей граничной фракции в самую крупную фракцию оставшегося грунта добавляют частицы того же размера, после чего определяют сопротивление срезу полученного грунта, затем самую крупную фракцию вместе с добавленными частицами отделяют из грунта, добавляют в него частицы наибольшей граничной фракции исходного грун та и вновь определяют сопротивление срезу полученного Грунта, выполняют этапы определения, сохраняя равенство содержаний в процентах по массе отделенных и добавленных частиц, а размер частиц, контролирующий прочностные свойства несвязного грунта, определяют как среднее наи10,больших размеров частиц фракций, прииыкающих к наибольшим граничным фракциям грунтов, испытанных на последнем и предпоследнем этапах определения.
