Способ питания по меньшей мере двух нагрузок постоянным стабилизированным напряжением

Способ питания по меньшей мере двух нагрузок постоянным стабилизированным напряжением

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и используется для питания нескольких нагрузок от источников ограниченной мощности. Цель изобретения - сокращение аппаратурных затрат на реализацию способа. Цель достигается тем, что исполь- , , зуют дополнительную нагрузку. Сначала стабилизируют напряжение, контролируют отключение и подключение нагрузок, фиксируя переходные процессы в них. Формируют две управляющие программы изменения сопротивления в нагрузках. По этим программам производят подключение и отключение нагрузок. 2 ИЛ1 (Л 1C ел 4ib

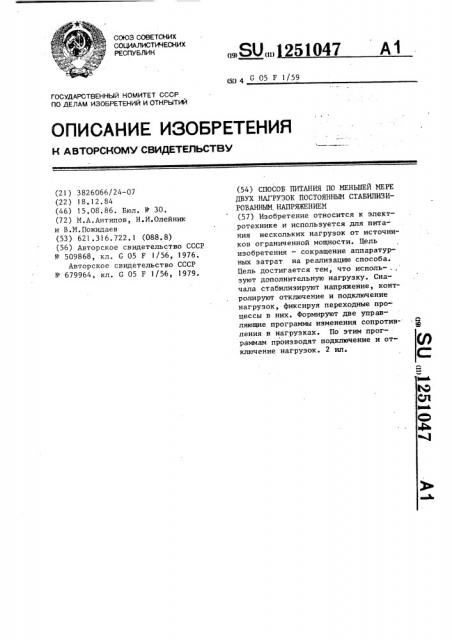

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

PECflYB flHH

„„SU„„251 47 511 4 G 05 F 1/59

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К д BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3826066/24-07 (22) 18.12.84 (46) 15.08.86. Бюл. № 30. (72) М.А.Антипов, Н.И.Олейник и В.M.Пожидаев (53) 621.316.722.1 (088.8) (56) Авторское свидетельство СССР

509868, кл. G 05 F 1/56, 1976 °

Авторское свидетельство СССР

¹ 679964, кл. С 05 P 1/56, 1979. (54) СПОСОБ ПИТАНИЯ ПО МЕНЬШЕЙ МЕРЕ

ДВУХ НАГРУЗОК ПОСТОЯННЫМ СТАБИЛИЗИРОВАННЫМ. НАПРЯЖЕНИЕМ (57) Изобретение относится к электротехнике и используется для питания нескольких нагрузок от источников ограниченной мощности. Цель изобретения — сокращение аппаратурных затрат на реализацию способа.

Цель достигается тем, что исполь- ., зуют дополнительную нагрузку. Сначала стабилизируют напряжение, контролируют отключение и подключение нагрузок, фиксируя переходные процессы в них. Формируют две управляющие программы изменения сопротив- . Я ления в нагрузках. По этим программам производят подключение и отключение нагрузок. 2 ил.

1251 О47

Изобретение относится к электротехнике и может найти применение при проектировании устройств питания нагрузок от источников ограниченной мощности.

Цель изобретения - сокращение

0 аппаратурных затрат на реализацию способа.

На фиг, 1 изображены временные диафрагмы, поясняющие предлагаемый способ; на фиг.2 — схема устройства, реализующего способ.

На фиг, 1 обозначены I„ — полный ток источника, I, суммарный ток в подключаемой (отключаемой) нагрузке и дополнительной нагрузке; 1 — ток в подключаемой нагрузке; 1„ — ток в дополнительной нагрузке; t., — момент подключения нагрузки; t — момент отключения нагрузки.

Сущность способа состоит в следую щем.

Питание всех нагрузок обеспечивается от одного регулируемого источника, Для подключения к нему и отключения от него одной из нагрузок используют дополнительную (бал-: ластную) нагрузку, причем предварительно - стабилизируют напряжение источника на определенном уровне и производят контрольное подключение и отключение нагрузок, при этом фиксируют переходные процессы в каждой из них и для указанных переходных процессов формируют соответственно первую и вторую управляющие программы, обеспечивающие изменение сопротивления дополнительной нагрузки, обратное изменению в нагрузках нри их контрольном подключении и отключении. В дальнейшем такие программы формируют при каждом подключении и отключении одной из нагрузок.

При подключении одной из нагрузок вначале стабилизируют напряжение источника на том же уровне, что и при контрольном ее подключении, плавно увеличивают ток источника че-рез дополнительную нагрузку I (фиг.1) в течение времени до значения, не меньшего максимального значения, измеренного в нагрузке при ее предыдущем подключении. 3атем в момент времени t, (фиг.1) одновременно с подключением к источ нику этой нагрузки сопротивление дополнительной нагрузки изменяют по соответствующей первой программе, 10

55 сформулированной при предыдущем подключении. Зто означает, что в дополнительной нагрузке переходный процесс (ток I. „) обратен переходному пpoцессу в подключаемой нагрузке (току I„, фиг ° 1).

Следовательно суммарный ток в подключаемой нагрузке и дополнительной нагрузке 1 (фиг.l) остается постоянным, так же остается полным ток источника Т, (фиг.1) и, следовательно, подкгючение одной из нагрузок к источнику не приводит к возникновению помех на подключенных уже к этому же источнику других нагрузках.

При отключении одной из нагрузок напряжение на источнике предварительно также стабилизируют на том же уровне, что и при контрольном выключении этой нагрузки. При этом через отключаемую нагрузку протекает ток I (фиг.l), а в дополнительной нагрузке ток равен нулю. В момент t одновременно с отключением одной из нагрузок сопротивление дополнительной нагрузки изменяют по соответствующей второй программе, сформированной при предыдущем отношении. В простейшем случае одновременно с отключением одной нагрузки подключают к источнику дополнитель— кую нагрузку, имеющую равное с. первой нагрузкой сопротивление с последующим плавным уменьшением до нуля тока источника через допол,,нительную нагрузку. При этом суммарный ток в отключаемой нагрузке и дополнительной нагрузке I в момент t (фиг.l) остается постоянным, как остается постоянным в момент отключения нагрузки t, и полный ток источника 1„ (фиг.l>„ Tom источника 1„ начинает плавно уменьшаться с дальнейшим плавным уменьшением до нуля тока через дополнитальную нагрузку, однако и этот процесс не вызывает возникновения возмущающих воздействий на подключенных к источнику нагрузках.

Устройство (фиг,2) содержит источник 1, к которому подсоединены нагрузки 2, 3 и ч через коммутирующие элементы (ключи) 5, 6 и 7 соответственно. В цепи нагрузок 2, 3 и 4 включены измерители 8, 9 и 10 тока соответственно, выходные цепи которых подсоединены к первому входу программно-управляющего ус.гройства

1251047

1О

11, на второй вход которого подаются сигналы 12 управления, выход программно-управляющего устройства

11 соединен с входами регулятора

13 и дополнительной нагрузки .14, соединенных между собой последовательно, а с нагрузками 2, 3 и 4— параллельно.

Питание нагрузок осуществляется следующим образом.

Предварительно стабилизируют напряжение источника 1 на определенном уровне (на фиг.2 не показано) и с помощью коммутирующих элементов (ключей) 5, 6 и 7 производят контрольные подключения и отключения нагрузок 2, 3 и 4 соответственно. Возникающие при этом в каждой из нагрузок 2, 3 и 4 переходные процессы тока фиксируют с помощью измерителей 8, 9 и 10 тока и по их выходным цепям подают на первый вход программно-управляющего устройства

11, в котором ряд переходных процессов подключения и отключения каждой из нагрузок 2, 3 и 4 строятся обратные переходные процессы и на их основании формируются соответственно первая и вторая управляющие программы в виде изменения частоты, ампли39 туды сигналов и т,д.

При подключении одной из нагрузок вначале с помощью регулятора 13 плавно увеличивают ток источника 1 через дополнительную нагрузку 14 до значения, не меньшего максимальному значению, измеренного в нагрузке при ее контрольном подключении (до значения фиг.1), затем одновременно с замыканием одного из ключей 5, 6 и 7, соответствующего требуемой нагрузке, по сигналу 12 управления сопротивление дополнительной нагрузки изменяют по соответствующей первой программе. Так как изменение сопротивления дополнитель- <> ной нагрузке 14 при этом таково, что величина тока в ней обратна изменению величины тока в подключае мой нагрузке (фиг.1), то общий ток обеих нагрузок в переходном режиме остается неизменным и, следовательно, полный ток источника также неизменный.

При отключении одной из нагрузок одновременно с ее отключением с по- 55 мощью ключей 5, 6 и 7 по сигналу !2 начинает функционировать программноуправляющее устройство 11 и изменять сопротивление дополнительной нагрузки по соответствующей второй программе. По окончании переходных процессов в дополнительной нагрузке как при подключении нагрузок, так и при их отключении, ток источника 1 через дополнительную нагрузку 14 с помощью регулятора 13 плавно уменьшают до нуля.

Таким образом, предлагаемый способ питания по меньшей мере двух нагрузок постоянным стабилизированным напряжением основывается на использовании лишь одного источника, а не двух, как в прототипе, что позволяет сократить по сравнению с прототипом число ключей коммутации в два раза. формулаизобретения

Способ питания по меньшей мере двух нагрузок постоянным стабилизированным напряжением, заключающийся в том, что сначала подключают к источнику или отключают от него одну нагрузку, а затем другую нагрузку, отличающийся тем, что, с целью сокращения аппаратурных затрат на реализацию способа, для подключения к источнику и отключения от него одной из нагрузок ис-. пользуют дополнительную нагрузку, причем предварительно стабилизируют и производят контрольное подключение и отключение нагрузок, при этом фиксируют переходные процессы в каждой из них и для указанных переходных процессов формируют соответственно первую и вторую управляющие программы, обеспечивающие изменение сопротивления дополнительной нагрузки, обратное изменение сопротивления в нагрузках при их контрольном подключении при каждом подклю- . чении и отключении одной из нагрузок, и при подключении одной из нагрузок вначале плавно увеличивают ток источника через дополнительную нагрузку до значения не меньше максимального, измеренного в нагрузке при предыдущем ее подключении, затем одновременно с подключением к источнику этой нагрузки сопротивление дополнительной нагрузки изменяют по соответствующей первой программе, сформированной при предыдущем подключении, а при отключении одной из нагрузок сопротивление дополни1251047

IH=zz 14и 1 г

Составитель А.Зоткин

Техред Э.Чижмар Корректор А.Тяско

Редактор Е.Копча

Тираж 836 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Заказ 4410/44

Производственно-полиграфическое предприятие, г,Ужгород, ул.Проектная,4 тельной нагрузки изменяют по соответствующей второй программе, сформированной при предыдущем отключении этой нагрузки, с последующим плавным уменьшением до нуля тока источника через дополнительную нагрузку.
