Реферат



Изобретение может быть использовано в системах числового программного управления станками. Изобретение позволяет добиться повышения надежности устройства. Ваедение в.устройство элемента НЕ, элемента И и новых связей позволяет исключить влияние изменения параметров входного сигнала на работу устройства , что повышает его надежность. 1 ил.

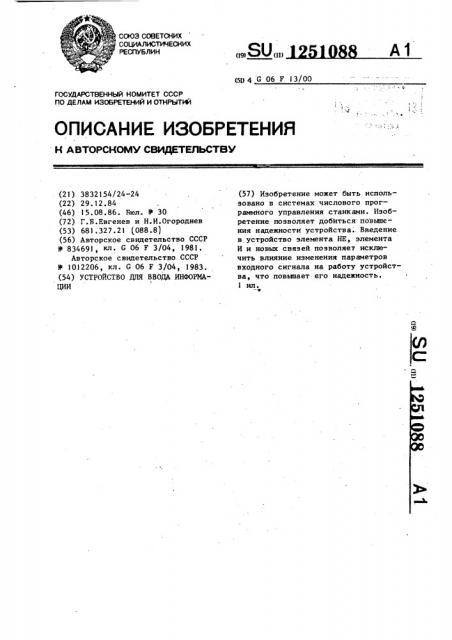

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) А3 (S1) 4 G 06 F 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3832154/24-24 (22) 29. 12.84 (46) 15.08.86. Бюл. Ф 30 (72) Г.Б.Евгенев и Н.И.Огороднев (53) 681.327.21 (088.81 (56) Авторское свидетельство СССР

1) 834691, кп. G 06 F 3/04, 1981, Авторское свидетельство СССР

У 1012206, кл. G 06 F 3/04, 1983. (54) УСТРОЙСТВО ДЛЯ ВВОДА ИНФОРМАЦИИ (57) Изобретение может быть использовано в системах числового программного управления станками. Изобретение позволяет добиться повьапения надежности устройства. . Введение в,устройство элемента НЕ, элемента

И и новых связей позволяет исключить влияние изменения параметров входного сигнала на работу устройства, что повыпает его надежность.

1 ил. — е

125! 088

20

50

Изобретение относится к автоматике и вичислительной технике и может быть использовано в системах непосредственного управления от ЭВМ груп ой станков с чиСловым программным . Управлением (ЧПУ).

Цель изобретения — ttoabttaeHHe на-дежности работы устройства за счет исключения влияния изменения параметров входного сигнала на его работу, На чертеже представлена блок-схема предлагаемого устройства.

Устройство для ввода управляю,щей программы содержит первый !

,второй 2, третий 3 и четвертый 4 дифференциальные усилители, подключенные к первой 5, второй б, третьей 7, четвертой 8 свитым парам . телефонного кабеля 9 соответственно, регистр IО, триггер 11, группу элементов И 12, первый 13, второй

14, третий 15 элементы И, первый Iб и второй 17 элементы ИЛИ, элемент

HE !8, выходы и входы 19 — 21 устройства.

Устройство работает следующим образом.

Перед началом ввода по сигналу логической "!" на первом 20 входе устройство устанавливается в исходное состояние, десятиразрядный ре" гистр 10 — в исходное состояние

01 ООО 00000, триггер 11 в исходном . состоянии выдает сигнал разрешения на первый элемент И 13 и сигнал запрета на второй элемент И 14.

При этом подается сигнал логической "1" одновременно на входы третьего 3 и четвертого 4 дифференциальных усилителей, на выходах которых формируются разнополярные импульсы, передаваемые по третьей 7 и четвертой .8 парам телефонного кабеля 9 соответственно, Передача сигналов выхода третьего 3 и четвертого 4 дифференциальных усилителей является запросом для ввода в систему ЧПУ станка очередного сим вола управляющей программы (УП) .

Передача символа УП осуществляется последовательно поразрядно разнополярными импульсами по первой 5 и, второй б свитым парам телефонного кабеля 9.

Передача единичного разряда кода ,символа УП осуществляется разнопо:лярными импульсами одновременно по первой 5 и второй 6 свитым парам телефонного кабеля 9. Причем первая свитая пара 5 является общей для передачи разнополярных импульсов единичных и нулевых разрядов символа УП в коде I О. Устройство ввода управляющей программы принимает последовательно разнополярные сигналы единичных и нулевых разрядов кода символа УП с помощью первого 1 и второго 2 дифференциальных усилителей.

При поступлении на входы первого

1 и второго 2 дифференциальных усилителей одновременно разнополярных импульсов, соответствующих передачи единичного. разряда кода, на выходе третьего элемента И 15 формируется сигнал логической "1", поступающий на информационный вход регистра Ig и на счетный вход триггера ll npoизводят счет по модулю два единичных разрядов в коде символа УП.

Информация, принятая в регистр

10, по заднему фронту единенного сигнала на выходе первого 1 дифференциального усилителя перемещается на один разряд справа единичным сигналом на первом сдвнгающем входе регистра 10.

После приема восьмого контрольного разряда кода символа УП на втором выходе регистра 10 формируется сигнал логической "1", который подается на вторые входы первого 13 и второго 14 элементов И.

При состоянии триггера ll, соответствующем исходном, код символа

УП четный, сигнал логической "1" на выходе первого элемента И 13 синхронизирует передачу восьмиразрядиого кода символа УП через группу элементов И 12 на выходе !9 устройства.

При нарушении четности принятого кода символа УП триггер 11 переходит в противоположное состояние, при этом сигнал логической "1" на выходе второго элемента И 14 устанавливает устройство в исходное сос" тояние. На выходах третьего 3 дифференциального усилителя формируются разнополярные импульсы для повтора передачи кода символа УП.

При вводе очередного символа УП цикл устройства повторяется. При наличии аварийной ситуации от станка с ЧПУ на второй вход 21 устрой» ства подается сигнал логической "1 "

J251

20

ЗО и на выходе четвертого дифференциального усилителя 4 формируется сигнал сбоя, передаваемый четвертой

8 свитой паре телефонного кабеля 9.

Использование совокупности су щественных отличительных признаков . устройства позволяет повысить его надежность за счет исключения влия ния параметров входного сигнала на работу устройства.

Формула изобретения

Устройство для ввода информации, содержащее с первого по четвертый дифференциальные усилители, входы первого и второго дифференциальных усилителей являются информационными, входами устройства, выходы третьего и четвертого дифференциальных усилителей являются информационными выходами устройства первой группы, триггер, два элемента И, два элемен" та ИЛИ, группу элементов И, первые входы которых соединены с выходом первого элемента И, который является синхровходом устройства, вторые входы элементов И группы соединены с одними выходами регистра, другой выход которого подключен к первым входам первого и второго элементов

И, второй вход первого элемента И соединен с первым выходом триггера, второй выход которого подключен к

088 4 второму входу второго элемента И, выходы элементов И группы являются информационными выходами устройства второй группы, о т л и ч а ю щ е ес я тем, что, с целью повышения надежности устройства за счет исключения влияния изменения параметров входного сигнала на его работу, в устройство введены третий элемент И, элемент НЕ, выход которого подключен к тактовому входу регистра, вход элемента HE и первый вход

-третьего элемента И подключены к выходу первого дифференциального

5 усилйтеля, выход второго дифференциального усилителя соединен с вторым входом третьего элемента И, выход которого подключен к счетному входу триггера и к информационному входу. регистра, установочный вход которого, соединенный с установочным входом триггера и входом третьего дифференциального усилителя, подключен к выходу первого элемента

ИЛИ, первый вход которого соединен с выходом второго элемента И, второй вход первого элемента ИЛИ и первый вход второго элемента ИЛИ являются первым управляющим входом устройства, второй вход второго элемента

ИЛИ является вторым управляющим входом устройства, выход второго элемента ИЛИ подключен к входу четвертого дифференциального усилителя.
