Устройство для моделирования задач геофильтрации

Устройство для моделирования задач геофильтрации

Иллюстрации

Показать все

Реферат

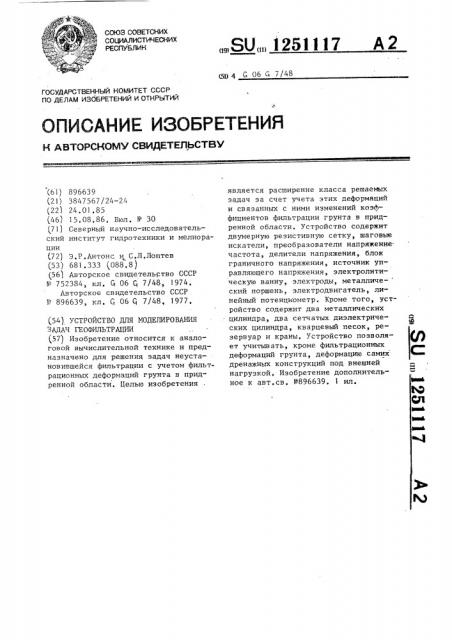

СОЮЗ СОНЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (1) 4 G 06 G 7/48

Р

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 896639 (21) 3847567/24-24 (22) 24.01,85 (46) 15,08.86. Бюл. М- 30 (71) Северный научно-исследовательский институт гидротехники и мелиорации (72) Э.Р,Антонс и С.Л,Лоптев (53) 681.333 (088.8) (56) Авторское свидетельство СССР

Р 752384, кл. 5 06 g 7/48, 1974.

Авторское свидетельство СССР

1 - 896639, кл. 5 06 Cj 7/48, 1977. (54) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ

ЗАДАЧ ГЕОФИЛЬТРАЦИИ (57) Изобретение относится к аналоговой вычислительной технике и предназначено для решения задач неустановившейся фильтрации с учетом фильтрационных деформаций грунта в прид" ренной области. Целью изобретения

„„SU» 125И17 А2 является расширение класса решаемых задач за счет учета этих дефОрмаций и связанных с ними изменений коэффициентов фильтрации грунта в придренной области. Устройство содержит двумерную резистивную сетку, шаговые искатели, преобразователи напряжение. частота, делители напряжения, блок граничного напряжения, источник управляющего напряжения, электролитическую ванну, электроды, металличе- ский поршень. электродвигатель, линейный потенцкометр. Кроме того, устройство содержит два металлических цилиндра, два сетчатых диэлектрических цилиндра, кварцевый песок, резервуар и краны. Устройство позволяет учитывать, кроме фильтрационных деформаций грунта, деформацию самих дренажных конструкций под внешней нагрузкой. Изобретение дополнительное к авт.св. -896639. 1 ил.

1251117

Изобретение относится к аналоговой вычислительной технике, предназначено для моделирования неустановившейся фильтрации на дискретных моделях в гидротехнических и мелиоративных задачах, когда необходимо опре— делить время понижения (подъема) грунтовых вод с учетом фильтрационных деформаций грунта в придренной области, и является усовершенствованием изоб- 10 ретения по авт.свид. М- 896639, Целью изобретения является расширение класса решаемых задач за счет учета фильтрационных деформаций грунта в придренной области, !5

Изобретение поясняется чертежом.

Устройство содержит двумерную резистивную сетку 1, шаговые искатели

2„,преобразователи 3< — 3<, напряжение — частота, делители 4< напряжений, блок 5 граничного напря-. жения, источник 6 управляющего напряжения, электролитическую ванну 7, электроды 8, подвижный электрод 9, электродвигатель 10 линейный потенциометр ll, блок моделирования фильтрационных деформаций грунта в придренной области, содержащий первый и второй сетчатые диэлектрические цилиндры 12, первый и второй металлические цилиндры 13, кварцевый песок

14, резервуар 15, краны 16.

Устройство работает следующим образом, r

С помощью резервуара 15 под задан35 ным напором через питающий и сливной патрубки при открытых кранах 16 осуществляется фильтрация электролита через исследуемый грунт, например

40 кварцевый песок 14, к водоприемным отверстиям в сетчатых диэлектрических цилиндрах 12 до стабилизации грунта под действием фильтрационных деформаций, В целях экономии электро45 лита процесс происходит в замкнутом цикле. Затем краны 16 закрываются, подвижные контакты шаговых искателей

2< — 2, средняя точка линейного потенциометра 11 и подвижный электрод

9 в ванне 7 устанавливается на рас50 четную величину напора, Электроды 8 подключены к граничным узлам первого вертикального ряда двумерной резистивной сетки 1. При подаче напряжения от блока 5 на линейный потенциометр 11 в цепи: средняя точка потенциометра — электродвигатель 10 -подвижный электрод 9 — электролит ванны

7 — второй металлический цилиндр 13 возникает ток и двигатель вращается со скоростью, прямо пропорциональной напряжению, подаваемому на обмотку двигателя. Одновременно при подаче напряжения на делители 4 напряжения в центральных узлах R — сетки 1 и на входах преобразователей 3 напряжениечастота возникают токи, плотность которых в узлах сетки на свободной поверхности является аналогом скорости опускания (подъема) грунтовых вод.

Преобразователи 3 вырабатывают импульсы, и электромагниты шаговых искателей 2 начинают перемещать свои подвижные контакты со скоростью, пропорциональной подаваемой на входы преобразователей 2 силе тока, Через определенный интервал времени фиксируется продолжительность опускания (подьема) электродов, что соответствует времени исследуемого процесса с учетом фильтрационных деформаций грунта в придренной области, Устройство позволяет использовать вместо моделей дренажных конструкций более реальные конструкции, что упрощает и повышает точность моделирования. Устройство позволяет учитывать, кроме фильтрационных деформаций грун та в придренной зоне, деформацию самых дренажных конструкций под внешней нагрузкой, например уменьшение размеров фильтрационных ходов объемных фильтров, Используя электролиты различной удельной проводимости в электролитической ванне 7 и в напорном резервуаре 15 можно моделировать эти области в различных масштабах.

Формула изобретения

Устройство для моделирования задач геофильтрации по авт. св.

Р 896639, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей за счет учета фильтрационных деформаций грунта, в него введены подвижный электрод, электродвигатель, линейный потенциометр и блок моделирования фильтрационных деформаций грунта в IIpHpp&HHQH области, состоящий из первого и второго металлических цилиндров, первого и второго сетчатых диэлектрических цилиндров и кварцевого песка, причем первый металлический цилиндр размещен соосно внутри второго металличе1251117

Составитель В Рыбин

Техред О.Сопко

Редактор И.Рыбченко

Корректор B.Бутяга

Тираж 671

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Заказ 4414/48

Подписное

Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная,4 ского цилиндра, соосно внутри первого и второго металлических цилиндров размещены первый и второй сетчатые диэлектрические цилиндры, пространство между которыми заполнено кварцевым песком, второй металлический цилиндр прикреплен к боковой стенке электролитической ванны в нижней ее части, в верхней части электролитической ванны установлен подвижный t0 электрод, ось которого перпендикулярна оси второго металлического цилиндра, подвижный электрод кинематически соединен с валом двигателя и подвижным контактом потенциометра, первый и второй выводы которого соединены

cooTBeтстВенно с первым еГ Вторым Выводами блока граничного напряжения, подвижный контакт патенцнометра соединен с первым выводом обмотки управления двигателя, второй вывод обмотки управления которого соединен с подвижным электродом, который через электролит и второй металлический цилиндр электрически соединен с первым металли веским цилиндром, который соединен с шиной нулевого потенциала, пространство между первым и вторым металлическими цилиндрами через карны и трубопроводы гидравлически связано с электролитом pe— зервуара.
