Реферат



Изобретение позволяет повысить наглядность движений текучей среды под действием волнового массопереноса. Канал 1 заполнен текучей средой 2. Средство для индикации движения текучей среды представляет собой крыльчатку 3, установленную в канале 1. Генератор бегущих волн выполнен в виде ползуна 4 с магнитом 5. Ползун 4 расположен на наружной поверхности одной из стенок канала 1. Указанная стенка выполнена из эластичной пленки 6, на которой закреплен ряд магниточувствительных пластин 7. 2 ил. Фиг.1 (Л го ел ел 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (Su 4 G 09 В 23/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3791395/24-12 (22) 15.09.84 (46) 15.08.86. Бюл. № 30 (72) А. И. Добролюбов и А. В. Соколовский (53) 744.34 (088.8) (56) Авторское свидетельство СССР № 982069, кл. G 09 В 23/12, 1980. (54) ДЕМОНСТРАЦИОННЫЙ ПРИБОР

ПО ГИДРОГАЗОДИНАМИКЕ (57) Изобретение позволяет повысить наглядность движений текучей среды под действи„„80„„1251158 ем волнового массопереноса. Канал 1 заполнен текучей средой 2. Средство для индикации движения текучей среды представляет собой крыльчатку 3, установленную в канале 1. Генератор бегущих волн выполнен в виде ползуна 4 с магнитом 5. Ползун 4 расположен на наружной поверхности одной из стенок канала 1. Указанная стенка выполнена из эластичной пленки 6, на которой закреплен ряд магниточувствительных пластин 7. 2 ил.

1251!58

Формула изобретения

4-А

Составитель П. Сердечнов

Техред И. Верес Корректор М. Максимишинеп

Тираж 455 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и оз крытий

< 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4

Редактор А. Огар

Заказ 44) 7/50

Изобретение относится к моделированию физических процесов волновых движений текучей среды и может быть использовано, например, в учебном процессе.

Цель изобретения — повышение наглядности движений текучей среды под действием волнового массопереноса.

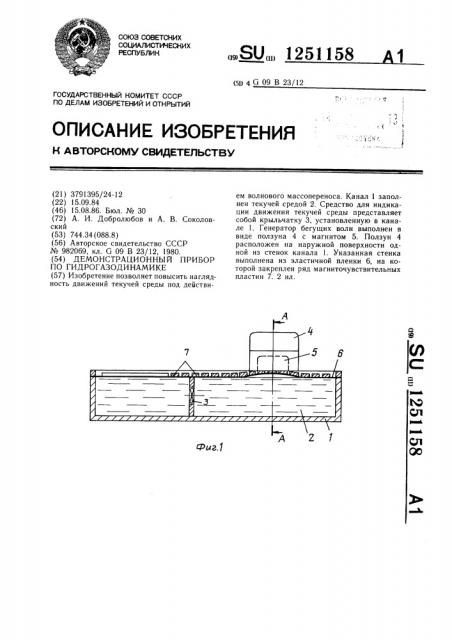

На фиг. 1 показана схема прибора; на фиг. 2 — разрез А — А на фиг. 1.

Прибор содержит канал 1, заполненный текучей средой 2, средство для индикации движения текучей среды, выполненное в виде крыльчатки 3, установленной в канале, и генератор бегущих волн, выполненный в виде расположенного на наружной поверхности по .крайней мере одной из стенок канала ползуна 4 с магнитом 5. Стенка, на которой расположен ползун, выполнена из эластичной пленки 6, на которой закреплен ряд магниточувствительных пластин 7.

При движении ползуна 4 вдоль стенок канала 1 формируется вынужденная выпуклая поверхность (волна) резиновой пленки 6 с закрепленными на ней магниточувствительными пластинами 7. Движение волны вдоль канала наблюдается визуально и регистрируется вращением крыльчатки 3.

Применение предлагаемого прибора позволяет расширить демонстрационные возможности волнового массопереноса, например, в учебном процессе.

Демонстрационный прибор по гидрогазодинамике, выполненный с каналом, заполненным текучей средой, и содержащий средство для индикации движения текучей среды, и генератор бегущих волн, отличаюи/ийся тем, что, с целью повышения наглядности движений текучей среды под действием волнового массопереноса, генератор бегущих волн выполнен в виде расположенного на наружной поверхности по крайней мере одной из стенок канала ползуна с магнитом, стенка, на которой расположен ползун, выполнена из эластичной пленки и закрепленных на ней магниточувствительных пластин, а средство для индикации выполнено в виде крыльчатки, установленной в канале.
