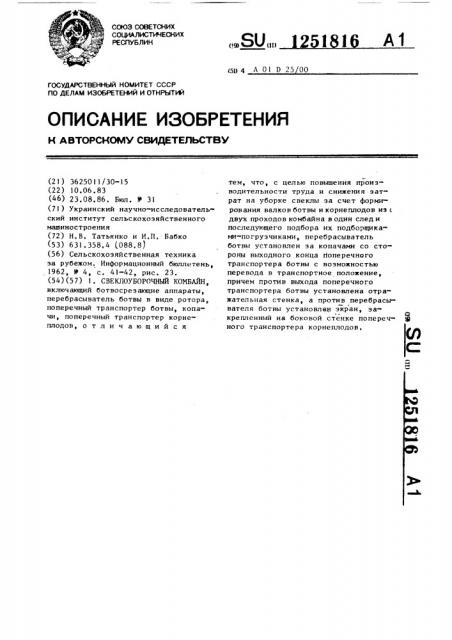

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

1 1 А1 (19) (11) (51)4 А О1 D 25 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3625011j30-15 (22) 10 ° 06.83 (46) 23 ° 08.86, Бюл. 1(31 (71) Украинский научно-исследовательский институт сельскохозяйственного машиностроения (72) Н.В. Татьянко и И.П. Бабко (53) 631.358.4 (088.8) (56) Сельскохозяйственная техника за рубежом. Информационный бюллетень, 1962, Р 4, с. 41-42, рис. 23. (54)(57) 1. СВЕКЛОУБОРОЧНЫЙ КОМБАЙН, включающий ботвосрезающие аппараты, перебрасыватель ботвы в виде ротора, поперечный транспортер ботвы, копачи, поперечный транспортер корнеплодов, отличающийся тем, что, с целью повышения производительности труда и снижения затрат на уборке свеклы эа счет формирования валков ботвы и корнеплодов иэ < двух проходов комбайна в один след и последующего подбора их подборщиками-погрузчиками, перебрасыватель ботвы установлен за копачами со стороны выходного конца поперечного транспортера ботвы с воэможностью перевода в транспортное положение, причем против выхода поперечного транспортера ботвы установлена отражательная стенка, а против перебрасывателя ботвы установлен экран, закрепленный на боковой стенке поперечного транспортера корнеплодов.

1251816

И зобГ>етение относится к сельскохозяйственномуу машиностроению и может быть использовано н машинах для уборки ботвы и корнеплодов сахарной свеклы, преимущественно многорядных °

Целью изобретения является повышение производительности труда и снижение затрат на уборке свеклы эа счет формирования валков ботвы и -орнеп.толов из двух проходов комбайна в один след и последующего подбора их подборщиками-погрузчика1О

25 ми .

Ца чертеже изображен предлагаемый снеклоуборочный комбайн и взаиморас- 15 положение его рабочих органов и убираемого продукта> общий нид. (:неклоуборочный комбайн содержит ботносрезающие аппараты 1, элеваторы 2 ботвы, поперечный транспортер 2О

3 ботвы с боковой стенкой 4, отражательную стенку 5 с кронштейном 6, перебрасыватель 7 ботвы с кронштейнами 8, экран 9, копачи 10, поперечный транспортер 11 корнеплодов с боковой стенкой 12, двуплечий щиток

13, установленный на оси 14, и окно )5.

При первом проходе комбайн движется по полю н направлении, указан- 3О ном стрелкой А. Ботва, среэаемая аппаратами 1, элеваторами 2 подается на поперечный транспортер 3, которым сбрасынается н валок на убранную часть поля. В момент сбрасывания отдельные включения ботвы, ударяясь об отражательную стенку 5, также укладываются н валок. ПереРрасыватель 7 ботвы располагается в поднятом транспортном положении. 4О

Корнеплоды извлекаются иэ почвы копачами 10 и поступают на транспортер-очиститель 11 до упора в двупле ий щиток 13, расположенный параллельно направлению движения комбайна, после чего сходят н открытое окно 15 и укладываются в валок на почну в зоне последнего рядка (ZV) этого прохода комбайна, При втором проходе комбайн движется по полю в направлении, укаэанном стрелкой Г>. Процесс уборки ботвы аналогичен, как и при проходе А, за исключением того, что перебрасыватель 7 ботны располагается в нижнем рабочем положении. Ботва поперечным транспортером 3 сбрасывается в валок на поле с неубранной свеклой в зоне первого рядка (I) прохода В. Ротор 7 лопастями перемещает ботву с зоны первого рядка (I) прохода В в зону первого рядка (Г) прохода Б на убранную от свеклы часть поля, Экран 9 при этом ограничивает смещение частиц ботвы за пределы первого рядка (1) прохода

Б. Процесс уборки корнеплодов аналогичен проходу А эа исключением того> что днуппечий щиток 13 устананлинают перпендикулярно направлению движения комбайна. Корнеплоды перемещаются поперечным транспортером

1 1 и, не меняя направления > сходят с него и укладываются на валок корнеплодов, образованный при предыдущем проходе комбайна и расположенный в зоне последнего рядка (IV).

Г1ри следующем проходе комбайн движется по полю н направлении, указанном стрелкой H. При этом ботва укладывается на валок, образованный при проходе Б. В остальном процесс уборки аналогичен, как и при проходе А.

Г1ри последующих проходах процесс уборки ботвы и корнеплодов повторяется.
