СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИ К

РЕСПУБЛИК (19) (III пи4 А 6) В 5/05

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ЪЛ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 37! I 700/28-14 (22) 19.03.84 (46) 23.08.86. Бюл. В 31 (71) Воронежский государственный медицинский институт им. Н.Н,Бурденко (72) В.В.Неустроев, !О.М.Харитонов и А.С.Зиборов (53) 616.073.7 (088.8) (56) Прохончуков А.А., Логинова Н,К., Жижина Н.А. Функциональная диагностика в стоматологической практике.

М. ° 1980, с. 112-113.

Научно-практическая конференция стоматологов в Москве. » Тезисы докл., М., 1979, с. 40-43 (54)(57) УСТРОЙСТВО ДЛЯ РЕОГРАФИИ, содержащее блок электродов, электродные площадки и приспособление для регулирования прижатия электродов, о т л и ч а ю щ е е с я тем, что, с целью повышения точности реографии за счет улучшения контакта электродов, с кожей, оно снабжено вертикальной и горизонтальной пластинами, концы которых изогнуты и связаны между собой 0 -образньм элементом, каждая из пластин имеет продольную прорезь, горизонтальная пластина посредством шарнирного узла связана с электродными площадками, приспособление для регулирования прижатия электродов расположено на изгибе горизонтальной пластины, при этом электродные площадки выполнены из эластичного материала и закреплены на сменных ортотипических пластинах.

1251862

I5

Изобретение относится к медицине, а именно к стоматологии, и предназначено для функционального исследования кровоснабжения органов и тканей лица и шеи.

Цель изобретения — повышение точности реографии за счет улучшения контакта электродов с кожей.

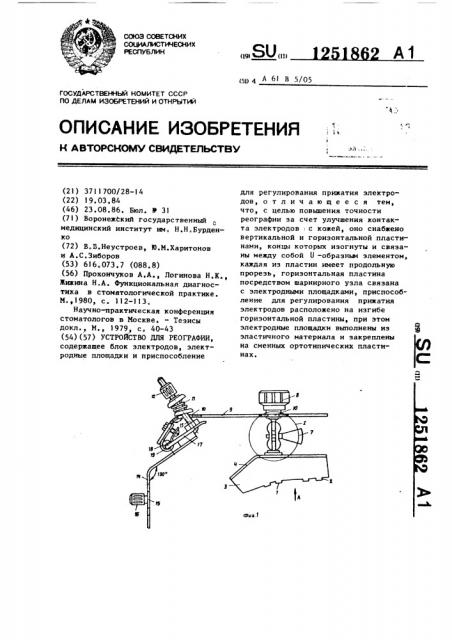

На фиг.l изображено устройство для реографии, общий вид; на фиг.2 вид А на фиг.1; на фиг.3 — узел на фиг.l.

Устройство для реографии содержит четыре одинаковых прямоугольных электрода I из алкминиевой фольги размерами 0,5 ° 4,0 см, наклеенных параллельно на известных расстояниях на прямоугольные электродные площадки 2 эластичной подушки 3, приклеенной к сменной ортотипической пластине 4, форма и размеры которой соответствуют поверхности и площади анатомической области лица и размерам электродов 1. .Посредством шарнирного узла, состоящего из двух шарниров 5, фиксируемых в корпусе 6 упорнык винтом 7, сменная ортотипическая пластина 4 соединена винтом 8 с изогнутой горизонтальной пластиной 9, имеющей продольную прорезь 10 на длинном плече ее. Сменная ортотипическая пластина 4 фиксирована, например, шурупами к ближайшему шарниру 5. В области переходного участка изгиба горизонтальной пластины 9 расположено пружинное приспособление для регулирования прижатия электродов, содержащее пружину

11, винт 12 и ось 13, находящуюся в продольной прорези !О. Посредством оси 13 пружинное приспособление связано с узлом, соединяющим концы горизонтальной пластины 9 и,изогнутой вертикальной пластины 14. Противоположный конец вертикальной пластины 14 снабжен продольной прорезью

15 с винтом 16, которым фиксируется к дуге подголовника зубоврачебного кресла. К пластине 14 крепится, например, винтами пластина 17, которая в свою очередь закреплена неподвижно в оси 18.

О -образный элемент 19, закрепленный неподвижно винтами к гориэон- тальной пластине 9, свободно вращается вокруг оси 18.

Устройство работает следующим образом.

Выбирается ортотипическая пластина 4, соответствующая конфигурации поверхности исследуемой анатомической области и фиксируется, например, шурупами к корпусу 6 шарнирного узла. На электродные площадки 2 эластичной подушки 3 наклеиваются электроды I и на их рабочую поверхность наносится слой электропроводной пасты. Устройство закрепляется на дуге подголовника зубоврачебного кресла путем фиксации винтом

16 вертикальной пластины 14, которая предварительно передвигается вместе с горизонтальной пластиной 9 в направлении исследуемой анатомической области лица.

Ортотипическая пластина 4 перемещается по горизонтальной пластине 9 на расстояние, наблюдаемое для расположения центра эластичной подушки 3 над центром исследуемой области. На этом расстоянии ортотипическая пластина 4 фиксируется разборным винтом 8 к горизонтальной пластине 9. Диаметральное расположение электродов 1 по контуру исследуемой области (например, слюнной железы) и поперечно проекции ее выводного протока осуществляется поворотом ортотипнческой пластины 4 в любых нужных плоскостях прн помощи шарнирного узла, регулируемого

его упорным винтом 7. Касательный и оптимальный дозированный контакт электродов I с кожей исследуемой области достигается под контролем записываемой регограммы регулировкой винта 12 пружинного приспособления, сила действия которого передается через соединительный О образный элемент 19 и горизонтальную пластину 9 на ортотипическую пластину 4, эластичную подушку 3, электродные площадки 2 и электроды l.

125l862

Вид A
