Класс 5а, 1

Ж 12522

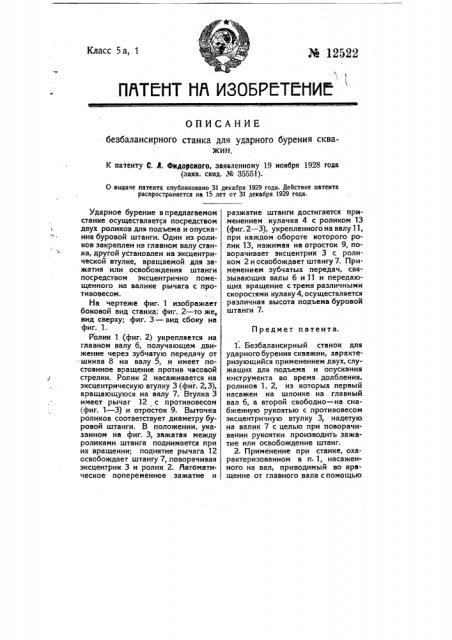

ПйТЙНТ ЙЙ ИЗОБРЙТЙНИЙ

ОПИСАНИЕ безбалансирного станка для ударного бурения скважин.

K патенту С. Я. Фидорского, заявленному 19 ноября 1928 года (заяв. спид. М 35551).

О выдаче патента опубликовано 31 декабря 1929 года. Действие патента распространяется на 15 лет от 31 декабря 1929 года.

Предмет патента.

Ударное бурение в предлагаемом станке осуществляется посредством двух роликов для подъема и опуска. ния буровой штанги. Один из роликов закреплен на главном валу стан.ка, другой установлен на эксцентрической втулке, вращаемой для зажатия или освобождения штанги посредством эксцентрично помещенного на валике рычага с противовесом.

На чертеже фиг. 1 изображает боковой вид станка; фиг. 2 — то же, вид сверху; фиг. 3 — вид сбоку на фиг. I.

Ролик 1 (фиг. 2) укрепляется на главном валу б, получающем движение через зубчатую передачу от шкива 8 на валу 5, и имеет постоянное вращение против часовой стрелки. Ролик 2 насаживается на эксцентрическую втулку 3 (фиг. 2,3), вращающуюся на валу 7. Втулка 3 имеет рычаг 12 с противовесом (фиг. 1 — 3) и отросток 9. Выточка роликов соответствует диаметру буровой штанги. В положении, указанном на фиг. 3, зажатая между роликами штанга поднимается при их вращении; поднятие рычага 12 освобождает штангу 7, поворачивая эксцентрик 3 и ролик 2. автоматическое попеременное зажатие и разжатие штанги достигается применением кулачка 4 с роликом 13 (фиг. 2 — 3), укрепленного на валу 11, при каждом обороте которого ролик 13, нажимая на отросток 9, поворачивает эксцентрик 3 с роликом 2иосвобождает штангу7. Применением зубчатых передач, связывающих валы б и 11 и передающих вращение с тремя различными скоростями кулаку 4, осуществляется различная высота подъема буровой штанги 7.

1. Безбалансирный станок для ударного бурения скважин, характеризующийся применением двух, служащих для подъема и опускания инструмента во время долбления, роликов 1, 2, из которых первый насажен на шпонке на главный вал б, а второй свободно — на снабженную рукоятью с противовесом эксцентричную втулку 3, надетую на валик 7 с целью при поворачивании рукоятки производить зажатие или освобождение штанг.

2. Применение при станке, охарактеризованном в и. 1, насаженного на вал, приводимый во вращение от главного вала спомощью зубчатых шестерен с тремя скоростями, кулачка 4, действующего на отросток 9 эксцентрика с целью автоматического попеременного зажатия и разжатия штанг роликами.

Tea. «Печатный Труд».
