Гидропневматическое энергопоглощающее устройство

Гидропневматическое энергопоглощающее устройство

Иллюстрации

Показать все

Реферат



Изобретение относится к мапшностроению , в частности к противоударным , устройствам. Целью изобретения является упрощение конструкции за счет выполнения поршня из двух элементов. Установка в полом поршне свободного поршня , разграничивающего в полом поршне полости с рабочей жидкостью и сжатым газом и состоящего из двух частей, скрепленных посредством дозирующего пальца, размещенного с зазором в отверстии в торце полого поршня и имеющего переменное по длине переменное сечение, упрощает конструкцию уст1)ойства и, как следствие, технологию производства. 1 ил. ю ел to ел О5 00

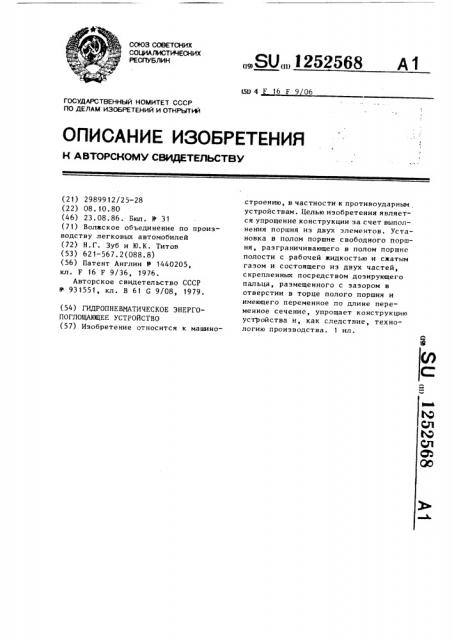

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4 16 F 9 06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 29899 12/25-28 (22) 08 . 1О .80 (46) 23. 08. 86. Бюп. 11 31 (71) Вольское объединение по производству легковых автомобилей (72) Н.Г. Зуб и Ю.К. Титов (53) 621-567.2(088.8) (56) Патент Англии У 1440205, кл. F 16 F 9/36, 1976.

Авторское свидетельство СССР

У 931551, кл. В 61 С 9/08, 1979. (54) ГИДРОПНЕВИАТИЧЕСКОЕ ЭНЕРГОПОГЛОЩАЮ1ЦЕЕ УСТРОЙСТВО (57) Изобретение относится к машиноÄÄSUÄÄ 125256S А1 строению, в частности к противоударным, устройствам. Целью изобретения является упрощение конструкции за счет выполнения поршня иэ двух элементов. Установка в полом поршне свободного поршня, разграничивающего в полом поршне полости с рабочей жидкостью и сжатым газом и состоящего иэ двух частей, скрепленных посредством дозирующего пальца, размещенного с зазором в отверстии в торце полого поршня и имеющего переменное по длине переменное сечение, упрощает конструкцию устройства и, как следствие, технологию производства. 1 ил.

125?568

Составитель Э.Неселовский

Техред Э. Чижмар Корректор E.Ñèðîõìàí

Редактор Л. Шандор

Заказ 4608/38

Тираж 880 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к машиностроению, в частности к противоударным устройствам. !

1елью изобретения является упрощение конструкции за счет выполнения поршня из двух элементов.

На чертеже приведена схема предлагаемого устройства.

Устройство содержит цилиндр 1, заполненный рабочей жидкостью 2, размещенный в цилиндре 1 полый поршень 3 с центральным отверстием 4 в торце 5, расположенном внутри цилиндра 1, коаксиально установленный в полом поршне 3 свободный поршень

6, разграничивающий в полом поршне

3 полости 7 с рабочей жидкостью 2 и сжатым газом 8 и состоящий из двух частей 9 и 10, скрепленных посредством дозирующего пальца 11, размещенного с зазором в отверстии

4 и имеющего переменное по длине сечение.

Устройство работает следующим образом.

При осевом силовом воздействии (ударе) и телескопическом перемещении цилиндра 1 относительно полого поршня 3, рабочая жидкость 2 дросселирует в зазоре между дозирующим пальцем 11 и отверстием 4 в торце 5 поршня 3, создавая демпфирующую силу, поглощающую энергию удара, и перемещает свободный поршень 6, сжимая газ

8 в полом поршне 3. В конце хода свободного поршня 6 дозирующий палец

1 11

11 находится в отверстии 4, причем относительное расположение их обеспечивается самоустановкой пальца 11 в отверстии 4 из-за свободы перемещения пальца 11 в радиальном направлении. Это исключает заклинивание пальца 11 и не снижает качественных характеристик устройства.

Изготовление свободного поршня 6

10 из двух частей 9 и 10, соединенных с помощью дозирующего пальца 11, упрощает конструкцию и, как следствие, технологию производства.

15 формула изобретения

Гидропневматическое энергопоглощающее устройство, содержащее за20 полненный рабочей жидкостью цилиндр, размещенный в нем полый поршень с центральным отверстием в торце, расположенном внутри цилиндра, коаксиально установленный в полом поршне

25 свободный поршень, разграничивающий в нем полостч с рабочей жидкостью и сжатым газом, и прикрепленный к свободному поршню доэирующий палец переменного по длине поперечного сеЗо чения, размещенный с зазором в центральном отверстии полого поршня, отличающееся тем, что, с целью упрощения конструкции, свободный поршень выполнен по крайней мере из двух элементов, скрепленных посредством дозирующего пальца.
