Реферат



Эй 125266

Класс 18с, 11

СССР

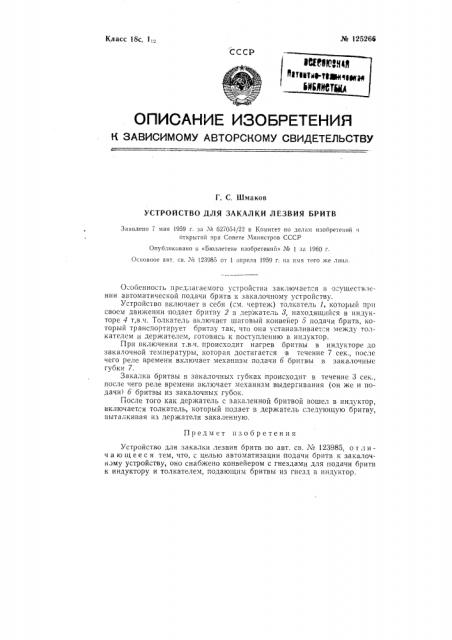

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г. С. Шмаков

УСТРОЙСТВО ДЛЯ ЗАКАЛКИ ЛЕЗВИЯ БРИТВ

Заявлено 7 мая 1959 г. за . м 627054/22 в Комитет по делам изобретений открытий при Совете Л!инистров СССР

Опубликовано в «Б|оллетене изобретений» Хе 1 за 1960 г.

Основное авт. св, X 123985 от 1 апреля 1959 г. ца имя того же лица.

Особенность предлагаемого устройства заключает,"я в осуществлении автоматической подачи бритв к закалочному устройству.

Устройство включает в себя (см. чертеж) толкатель 1, который прп своем движении подает бритву 2 в держатель 8, находящийся в индукторе 4 т,в.ч. Толкатель включает шаговый конвейер 6 подачи бритв, который транспортирует бритву так, что она устанавливается между тоlкателем и держателем, готовясь к поступлению в индуктор.

При включении т.в ч. происходит нагрев бритвы в индукторе до закалочной температуры, которая достигается в течение 7 сек., после чего реле времени включает механизм подачи 6 бритвы в закалочные губки 7.

Закалка бритвы в закалочных губках происходит в течение 3 сек., после чего реле времени включает механизм выдергивания (он же и подачи) 6 бритвы из закалочных губок.

После того как держатель с закаленной бритвой вошел в индуктор, включается толкатель, который подает в держатель следующую бритву, выталкивая из держателя закаленную, Предм ет изобретения

Устройство для закалки лезвия бритв по авт. св. Хо 123985, о т л ич а ю щ е е с я тем, что, с целью автоматизации подачи бритв к закалочнлму устройству, оно снабжено конвейером с гнездами для подачи бритв к индуктору и толкателем, подающим бритвы из гнезд в пндуктор, ¹ 125266
