Захват для крепления протяженных гибких образцов при испытании на прочность

Захват для крепления протяженных гибких образцов при испытании на прочность

Иллюстрации

Показать все

Реферат



Изобретение относится к захватным устройствам для крепления образцов при испытаниях в условиях повышенных температур и позволяет сохранить постоянное зажимное усилие при повышении температуры. В установочном пазу корпуса, выполненного в виде хомута, размещают зажимной вкладыш, выполненный из материала с коэффициентом линейного расширения, превышающим козффициент линейного расширения хомута, а стяжной элемент выполняют с пределом прочности, выбранным из условия его разрушения при превышении заданного зажимного усилия. Повьштают температуру, зажимной вкладьш расширяется и фиксирует образец, при этом контактное напряжение на стяжной элемент увеличивается . При дальнейшем повыше-. НИИ температуры происходит разруше-, ние стяжного элемента, а зажимное усилие образца сохраняется постоянным . 2 ил. СЛ

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБ/МК

15У 4 С О1 N 3/04

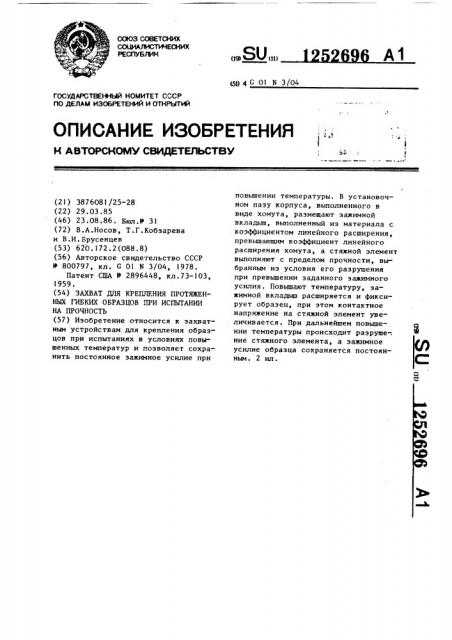

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3876081/25-28 (22) 29.03.85 (46) 23.08.86. Бюл.У 31 (72) В.А.Носов, Т.Г.Кобзарева и В.И.Брусенцев (53) 620.172.2(088.8) (56) Авторское свидетельство СССР

Ф 800797, кл. G 01 N 3/04, 1978.

Патент США В 2896448, кл.73-103, 1959. (54) ЗАХВАТ ДЛЯ КРЕПЛЕНИЯ ПРОТЯЖЕННЫХ ГИБКИХ ОБРАЗЦОВ ПРИ ИСПЫТАНИИ

НА ПРОЧНОСТЬ (57) Изобретение относится к захватным устройствам для крепления образцов при испытаниях в условиях повышенных температур и позволяет сохра-. нить постоянное эажимное усилие при повышении температуры. В установочном пазу корпуса, выполненного в виде хомута, размещают эажимной вкладыш, выполненный иэ материала с коэффициентом линейного расширения, превышающим коэффициент линейного расширения хомута, а стяжной элемент выполняют с пределом прочности, выбранным иэ условия его разрушения при превышении заданного эажимиого усилия. Повышают температуру, эажимной вкладьпп расширяется и фиксирует образец, при этом контактное напряжение на стяжной элемент увеличивается. При дальнейшем повыше-. нии температуры происходит разруше-. ние стяжного элемента, а зажимное усилие образца сохраняется постоянным. 2 ип.

1252694

II об1ц t ение относится к испытательцов технике, в частности к захватным устройствам для крепления образцов. !!ель изобретения — повышение надежности крепления образцов при исllhJT àHèÿõ н условиях повышенных температур путем сохранения постоянного зажимного усилия за счет выполнения стяжного элемента хомута с пределом прочности, выбранным из условия его разрушения при превышении заданногo эажимногo усилия.

На фиг.! изображен эахват, общий вид; на фиг.2 — сечение A-A на фиг.1.

Захват для крепления протяженных гибких образцов содержит корпус в виде хомута с цилиндрическим установочным пазом (не обозначено), размещенный в пазу корпуса зажимной вкладыш 2, предназначенный для намотки захватной части образца 3 и выполненный из материала, имеющего коэффициент линейного расширения, превышающий,, например, в 5-10 раз коэффициент линейного расширения материала хомута 1, стягивающий элемент хомута 1 в виде вилки 4, выполненной с пределом прочности, выбранным иэ условия его разрушения при превышении заданного эажимного усилия. Кроме того, захват содержит силовую тягу 5, связанную с хомутом

1, а на концах 6 хомута 1 выполнены пазы 7.

Захват работает следующим образом.

Устанавливают в кольцевом зазоре (не обозначен) между зажимным вкладышем 2 и установочным пазом хомута

1 захватную часть образца 3 таким образом, что захватная часть образца наматывается на зажимной вкладыш ", фиксируют хомут I вилкой 4, размещенной в пазу 7 на концах 6 хомута 1, и повышают температуру, при этом за счет разницы линейного расширения зажимного вкладыша 2 и хомута 1 осуще твляется фиксация образца 3. Вновь повышают температуру до рабочей температуры испытаний, при этом за счет дальнейшего расширения зажимного вкладыша 2 контактные напряжения между концами

6 хомута и вилки 4 возрастают, а при достижении величины напряжений на вилке 4, при котором величина сжимающего усилия от хомута 1 на захватную часть образца 3 превышает расчетное зажимное усилие, происходит разрушение (или раэжатие) вилки 4, а величина усилия зажима образца 3 при этом остается постоянной. Производят нагружение образца 3 испытательным усилием.

Ф о р м у л а и з о б р е т е н и я

Захват для крепления протяженных гибких образцов при испытании на прочность, содержащий корпус с цилиндрическим установочным пазом, в котором размещен с зазором эажимной вкладыш для намотки захватной части образца, о т л и ч а ю щ и йс я тем,что, с целью повышения надежности при испытаниях в условиях повьбпенных температур, эажимной вкладьпп выполнен из материала, имеющего коэффициент линейного расширения, превышающий коэффициент линейного расширения материала корпуса, а корпус выполнен в виде хомута, предел прочности стягивающего элемента которого выбран иэ условия его разрушения при превышении заданного эажимного усилия.!

252696

А-4 фиа 2
