Реферат



Изобретение относится к испытаниям на прочно.сть полых изделий и позволяет повысить надежность испытаний паропроводов нагревательных систем путем обеспечения равномерного температурного поля по поверхности паропровода и создания сквозного принудительного движения. Пар из парогенератора подают в полость размещенной в паропроводе перфорированной сквозными отверстиями трубки и в полость, образованную паропроводом и указанной трубкой, через одну из накопительных емкостей, соединенных с концами перфорированной трубки. Другая накопительная емкость при этом аккумулирует пар. При заполнении последней пар поступает из нее в перфорированную трубку за счет соответствующего переключения приспособлений для регулирования расхода с помощью системы автоматического регулирования давлений . При этом пар, поступающий из перфорированной трубки к стенке паропровода , перемешивается с паром в его полости, образуя слой с равномерной по поверхности паропровода температурой , I ил. § W

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (1% (1!) (Ю 4 G 01 N 3/12

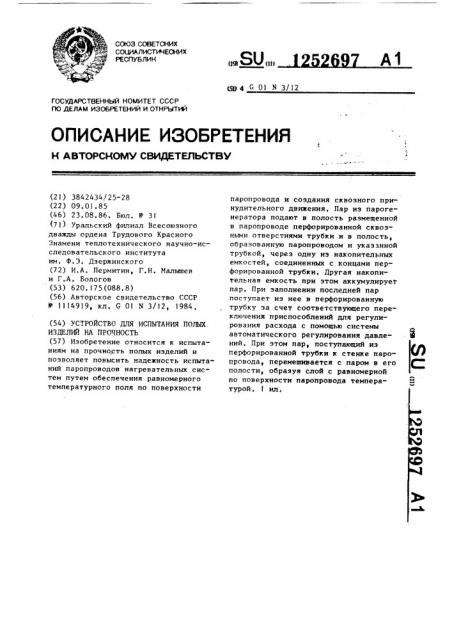

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3842434/25-28 (22) 09,01.85 (46) 23.08,86. Бюл. Я 31 (71) Уральский филиал Всесоюзного дважды ордена Трудового Красного

Знамени теплотехнического научно-исследовательского института им. Ф.Э. Дзержинского (72) И.А. Пермитин, Г.Н. Мальппев и Г,А. Бологов (53) 620.!75(088.8) (56) Авторское свидетельство СССР

9 1114919, кл. G 01 М 3/12, 1984, (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ПОЛЫХ

ИЗДЕЛИЙ HA ПРОЧНОСТЬ (57) Изобретение относится к испытаниям на прочность полых изделий и позволяет повысить надежность испытаний паропроводов нагревательных систем путем обеспечения равномерного температурного поля по поверхности паропровода и создания сквозного принудительного движения. Пар иэ парогенератора подают в полость размещенной в паропроводе перфорированной сквозными отверстиями трубки и в полость, образованную паропроводом и укаэанной трубкой, через одну из накопительных емкостей, соединенных с концами перфорированной трубки, Другая накопительная емкость при этом аккумулирует пар, При заполнении последней пар поступает иэ нее в перфорированную трубку эа счет соответствующего переключения приспособлений для регулирования расхода с помощью системы автоматического регулирования давлений, При этом пар, поступающий из перфорированной трубки к стенке паропровода, перемешивается с паром в его полости, образуя слой с равномерной по поверхности паропровода температурой, 1 ил.

I? 52697 2

t эо ретение относится к технике испыг,эний па прочность давлением, а еэмееееэс к v(тройстнам дпя испытания попых н.эдепий, например гееэрогероеэодов

НаГРЕНатеэЭЕ ЕЕЫХ СИСтсМ На ПРОЧНОСТЬ поп внутренним давлением, и может беггь испопе,зоеэаэео н тегэпоэеэергетике и метапургической геромьпцпееэности дпя ныг окотемпературных исээеятаеэиеэ полых изделий tta работоспособность.

11епе. изобретения — епэнышение надежности при испьгтаниях паропронодон нагревательных систем ееутем создания сквозного принупитепъногo движения

Пара Н ГэарэЭГЕрОЕЭОдЕ, а тахжЕ раННОМЕрного распьгпа пароводяной смеси, впрыскинаемой еэо внутреннюю полость паропровода, а следовательно, и равномерного распределения тепловой нагрузки по всему объему паропровода.

На чертеже изображена схема устройства дпя испытания польгх изделий на прочность, устройство содержит нагревательную камеру I с испытуемым паропроводом 2, который соединен с парогенератором 3 с нагревательной камерой

4. В паропроводе 2 размещена равномерно перфорированная сквозными отверстиями 5 трубка 6. Одна накопительная емкость 7 соединена с приспособлением для регулирования расхода, вьэполненным н виде отсечного электромагнитного клапана 8 с дроссельной шайбой 9, а другая накопительная емкость 10 соединена с приспособлением дпя регулирования расхода, ныполненным в виде отсечного клапана ll с дроссельной шайбой 12.

Для перекрытия парогенератора 3 и паропровода 2 установлен отсечной электромагнитный клапан 13, для перекрытия парогенератора 3 и емкостей 7 и 10 установлены отсечные электромагнитные клапаны 14 и 15. С днух концов паропровода 2 установлены торцовые заглушки 16 и 17, на которых закреплена перфориронанная трубка 6. Один конец перфорированной трубки 6 соединен трубопроводом 18 с дроссельной шайбой 9, а другой конец — с дроссельной шайбой 12 трубопровода !9, Внутри нагревательной камеры I установлен датчик 20 температуры, а во внутренней полости паропровода 2, между внутренней поверхностью паропровода 2 и наружной етоверхностью

1О

40 перфорированной трубки 6 установлены датчик 21 температуры и датчик

22 давления, Парогенератор 3 размещен внутри нагревательной камеры 4. Внутренняя полость парогенератора 3 соединена трубопроводом 23 с полостью паропровода 2, образованной внутренней поверхностью парогеровода 2 и наружной поверхностью перфорированной трубки

6 с двух сторон — со стороны торцовых заглушек 16 и 17, Внутри нагревательной камеры 4 парогенератора 3 установлен датчик

24 температуры, а во внутренней полости парогенератора 3 установлены датчики 25 и 26 соответственно температуры и давления.

На трубопроводе 23 установлен клапан 13, выполненный, например, в виде отсечного электромагнитного клапана.

Одна накопительная емкость 7 размеэееена внутри нагревательной камеры 27, Парогенератор 3 и емкость 7 соединены трубопроводом 28. Внутри нагревательной камеры 27 установлен датчик 29 температуры, Внутри емкости 7 установлены датчики 30 и 31 соответственно температуры и давления.

Емкость 10 размещена внутри нагревательной камеры 32. Внутренняя полость парогенератора 3 соединена трубопроводом 33 с емкостью 10 ° На трубопроводе 33 установлен отсечной электромагнитный клапан 15.

Внутри нагревательной камеры 32 установлен датчик 34 температуры, а внутри емкости 10 установлены датчики 35 и 36 соответственно температуры и данления.

Первый вход первой логической схемы И 37 соединен с датчиком 25 температуры, второй вход — с датчиком

26 давления, выход — с первым входом второй логической И схемы 38 °

Первый вход третьей логической схемы И 39 соединен с датчиком 21 температуры, второй вход — датчиком

22 давления, выход — с вторым входом второй логической схемы И 38. Первый вход четвертой логической схемы И 40 соединен с датчиком 35 температуры.

Датчик 30 температуры соединен с первым входом пятой логической схемы

И 41 ° Датчик 31 давления соединен с вторым входом шестой логической схе1252697 мы И 42, датчик 36 давления связан с первым входом седьмой логической схемыИ43, Выход второй логической схемы И 38 соединен с входом riepRr.é логической схемы НЕ 44 (инвертср), а выход последней соединен с первым входом второй логической схемы 11Е 45.

Вход третьей логической схемы И 46 соединен с датчиком 36 давления, а выход — с вторым входом четвертой логической схемы И 40. Датчик 31 давления соединен с входом четвертой логической схемы НЕ 47, выход последней соед ен с втор входом пятой логи- 15 ческой схемы И 41.

Первый выход первого распределителя 48 сигналов соединен с клапаном 8

В второй — с клапаном 11 ° Первый вход второго распределителя 49 сигналов соединен с входом первой логической схемы НЕ 44, второй вход — с выходом клапана 14 соединен с первым выходом первого блока 50 задержки времени, второй выход последнего соединен с 25 первым входом первого распределителя

48 сигналов.

Первый выход второго блока 51 задержки времени соединен с клапаном

15, второй выход соединен с первым З0

1 входом третьего распределителя 52 сигналов, вход — с выходом четвертой логической схемы И 40.

Первый вход деблокиратора 53 соединен с первым входом второго распределителя 49 сигналов, а также с выходом второй логической схемы И 38 с входом первой логической схемы

НЕ 44.

Первый вход первого блокиратора щ

54 соединен с выходом четвертой логической схемы И 40, второй выход блокиратора 54 соединен с вторым входом седьмой логической схемы

И 43, первый выход блокиратора 54 соединен с вторым входом второго блокиратора 55, а первый вход последнего соединен с выходом первого коммутатора 56 сигналов. Выход второго блокиратора соединен с первым входом 5р шестой логической схемы И 42.

Выход второго коммутатора 57 сигналов соединен с электронагревателем нагревательной камеры 32, второй

Вход с вторым выходом второго pic 55 пределителя 49 си.-налов.

Первый вход третьего коммутатсра

58 сигналов соединен с первым выходом первого регулятора 59 температуры, второй вход последнего соединен с задатчиком 60. Датчик 29 температуры соединен с первым входом первого регулятора 59 температуры.

Первый вход второго регулятора

61 температуры соединен с датчиком

34 температуры, второй вход — с датчиком 62. Датчик 63 температуры установлен внутри паропровода 2, соединен с вторым входом первого распределителя 48 сигналов и с вторым входом третьего распределителя 52 сигналов.

Устройство работает следующим образом.

В исходном состоянии до начала работы в парогенератор 3 вводят кон-. денсат в количестве, необходимом для поддержания заданных рабочих значений давления и температуры пара, а в полость испытуемого паропровода 2 конденсат вводят в количестве, необходимом только для создания начального внутреннего давления пара при нагреве паропровода 2.

При этом в накопительных емкостях 7 и 10 находится конденсат, причем в емкости 7 масса воды больше, чем в емкости )О, Отсечные электромагнитные клапаны 8, 11, 13, 14 и 15 закрыты. Контакты коммутаторов 57 и 58 сигналов разомкнуты, задатчики 60 и 62 регу-! ляторов 59 и 61 температуры установлены на заданный режим.

С датчика 31 давления поступает сигнал на вход четвертой логической схемы НЕ 47, который инвертирует и на выходе снимает сигнал с второго входа пятой логической схемы И 47 и одновременно с выхода датчика 31 поступает сигнал на второй вход шестой логической схемы И 42, С датчика 36 давления поступает сигнал на вход третьей логической схемы НЕ 46 кое торая ннвертирует и снимает выходной сигнал с второго входа четвертой логической схемы И 40.

Для достижения заданных значений температуры и давления пара в парогенераторе 3 и в испытуемом паропроводе 2 включаются нагревательные камеры 4 и 1 и с помощью типовых схем автоматического регулирования (не показаны) в них поддерживается заданная температура, которая КонтроS 12526 лируется с помощью датчиков 24 и 20 температуры.

H процессе нагрена пара в парогенераторе 3 и н паропроводе 2 с помощью нагревательных камер 4 и 1, при достижении заданных температуры и давления в парогенераторе 3 и н паропроводе 2 с датчиков 25 и 21 температуры и датчиков 26 и 22 давления поступают сигналы на первый и 1р вторые входы соответствующих логических схем И 37 и 39, последние формируют и ньдают с ныходЬв сигналы на первый и второй вход второй логической схемы И 38. 15

В результате поступления двух входных сигналов (логические единицы1 схема И 38 формирует и выдает сигнал с выхода на вход первой логической схемы НЕ 44, которая формирует 2р и снимает на выходе сигнал с первого входа второй логической схемы НЕ 45.

В результате отсутствия на первом входе логической схемы НЕ 45 сигнала (логический нуль), последняя инвер 25 тирует и вьдает с выхода сигнал (логическая единица) на открытие клапана 13, последний открывается и пар иэ парогенератора 3 по трубопроводу 23 через открытый клапан 13 поступает в полость паропровода 2, при этом происходит выравнивание и стабилизация параметрон пара в парогенераторе 3 и в парочроводе 2.

Однонременно с выхода второй логи- ческой схемы И 38 поступает сигнал на первый вход второго распределителя

49 сигналов, который включается в работу по заданной программме (в качестве распределителя сигналов испбль- 40 зуется программное реле времени типа КЭП), и первый нход деблокиратора

53, последний формирует и выдает с выхода сигнал, на второй вход третьего коммутатора 58 сигналов, послед- 45 ний коммутирует и замыкает контакт, который соединяет нагревательную камеру 27 емкости 7 с выходом первого регулятора 59 температуры.

При включении нагревательной каме. Sp ры 27 с датчика 29 температуры нагревательной камеры 27 поступает сигнал на перный вход первого регулятора 59 температуры, который сравнивается с заданным задатчиком 60. 55

При нагревании конденсата в емкости 7 заданная конечная температура среды всегда ниже, а давление

97 Ь вьш е, чем в парогенераторе 3 и в испытуемом паропроноде 2, При достижении заданных значений температуры и давления конденсата н емкости 7 с датчика 30 температуры поступает сигнал на первый вход пятой логической схемы И 41, а датчик 31 давления снимает свой сигнал с второго входа шестой логической схемы И 42 и одновременно — с входа четвертой логической схемы НЕ 47, последняя инвертирует и выдает сигнал на второй вход пятой логической схемы И 4!.

В результате поступления сигналов на первый и второй входы пятой логической схемы И 41 последняя формирует и ньщает сигнал на первый вход второго блокиратора 55, который блокирует этот сигнал и ньщает с выхода сигнал на первый вход шестой логической схемы И 42. Одновременно сигнал с логической схемы И 41 поступает на второй вход второго распределителя

49 сигналов и последний отключается.

Одновременно с ньжода логической схемы И 41 поступает сигнал на вход первого блока 50 задержки времени, последний формирует и кратковременно с заданной выдержкой времени выдает с первого выхода сигнал на открытие отсечного электромагнитного клапана 14, при этом из емкости 7 по трубопроводу 18 через открытый клапан 14 производится кратковременный впрыск пароводяной смеси в парогенератор 3 в качестве подпитки для возмещения потерь перегретого пара, поступившего в паропровод 2.

По истечении заданной выдержки времени открытия клапана 14 блок 50 задержки времени снимает сигнал с первого выхода, электромагнитный клапан 14 закрывается и одновременно с второго выхода блок 50 задержки времени вьщает сигнал на первый вход второго распределителя 48 сигналов н качестве распределителя сигналов используется программное реле времени типа КЭП), который включается и с заданной выдержкой времени выдает с первого выхода сигнал на открытие клапана 8 и одновременно с первого выхода распределителя 48 сигналов поступает на второй вход второй логическои схемы HE 45, которая инвертирует и снимает на выходе сигнал, при этом клапан 13 закрывается и па1252697 ропровод 2 отключается от парогенератора 3, Так как давление пароводянои смеси в емкости 7 выше, чем давление пара в паропроводе 2, при открытом клапане 8 пароводяная смесь из емкости 7 впрыскивается через приспособление для регулирования расхода по трубопроводу 18 через открытый клапан 8 и дроссельную шайбу 9 в пер- 10 форированную трубку 6 ° Ввиду наличия дроссельной шайбы 9 доза впрыскиваемого конденсата уменьшается, микроколичество конденсата, поступившего в перфорированную трубку 6 под дей- >5 ствием перегретого пара в паропроводе 2, вскипает и образующаяся пароводяная смесь высокого давления, температура которой ниже температуры пара в паропроводе 2, через радиаль- 20 ные отверстия 5 трубки 6 выходит вполость паропровода 2, смешивается с паром и охлаждает его.

Так как радиальные отверстия в трубке 6 выполнены на равных рассто- 25 яниях по ее длине и окружности, обеспечивается симметричное проникновение струй пароводяной смеси по периметру и длине трубки 6 в полость паропровода 2, в результате чего про- З0 исходит равномерное охлаждение пара в полости паропровода 2, а так как трубка 6 жестко закреплена на торцовых заглушках 16 и 17 паропровода 2 обеспечивается постоянство симметрич35 ного впрыска на переменных режимах испытаний.

В результате симметричного впрыска обеспечивается равномерный распыл пароводяной смеси в полости паропро40 вода 2, повышающий эффект охлаждения пара и изменения таким образом тепловой нагрузки паропровода 2, По заданной программе распределитель 48 сигналов снимает с первого выхода сигнал, в результате чего клапан 8 закрывается и подача пароводяной смеси из емкости 7 в паропровод

2 прекращается, а вторая логическая схема НЕ 45 в результате отсутствия

50 на втором входе сигнала инвертирует и выдает с выхода сигнал на открытие клапана 13, который вновь соединяет парогенератор 3 с паропроводом 2.

После открытия клапана 13 с второго выхода второго распределителя

48 сигналов по заданной программе пос тупает сигнал на открытие клапана 11. В результате открытия клапанов 13 и 11 происходит выхлоп пароводяной смеси иэ паропровода 2 в ем1О, Так как нагревательная камера 32 выключена конденсат в емкости 10 находится под атмосферным давлением, а в полости паропровода 2 пароводяная смесь имеет высокое давление, значительно превьш ающее давление в емкости 10 а также под воздействием поступающего в паропровод 2 из парогенератора 3 перегретого пара происходит мгновенный выхлоп пароводяной смеси из полости паропровода

2 через приспособление для регулирования расхода по трубопроводу 19, через дроссельную шайбу 12 и открытый клапан 30 в емкость 10.

Для органичения дозы выхлопа пароводяной смеси служит дроссельная шайба 12. Поступающая в накопительную емкость 10 из паропровода 2 пароводяная смесь охлаждается и конденсируется.

По заданной программе распределитель 48 сигналов с выдержкой времени снимает с второго выхода сигнал с клапана 11, последний закрывается и поступление пароводяной смеси из паропровода 2 в емкость 10 прекращается, В случае снижения температуры пара в паропроводе 2 ниже заданной с датчика 63 температуры поступает выходной сигнал на второй вход второго распределителя 48 сигналов, последний прекращает формировать программу управления клапанами 8, 11 и 13 до восстановления заданной температуры пара в паропроводе 2 при открытом клапане !3 в результате поступления перегретого пара 1 з парогенератора 3 в паропровод 2.

При достижении заданной температуры пара в паропроводе 2 датчик 63 температуры снимает сигнал с второг. входа распределителя 48 сигналов, последний включается v, по заданной программе повторяет процесс открытия и закрытия клапанов 8, 11 и 13 в прежней последовательности, Так как время работы емкости 7 ограничено нижними пределами температуры и давления находящейся в нем теплосодержащей среды, по достижении эаданнык нижних пределов нагреватель!

252697 ная камера 27 емкости 7 отключается, при этом с датчика 31 давления поступает сигнал на вход четвертой логической схемы HF. 47, последняя инвертирует и снимает сигнал с второго входа пятой логической схемы И 41, которая формирует и снимает выходной сигнал с первого входа второго блокиратора 55, с входа первого блока 50 задержки времени, последний формирует и снимает выходной сигнал с второго выхода первого входа .распределителя

48 сигналов, в результате чего последний отключается и снимает программу работы клапанов 8, ll и 13.

Одновременно пятая логическая схема И 41 снимает выходной сигнал с второго входа распределителя 49 сигналов, с выхода датчика 31 давления поступает сигнал на второй вход шестой логической схемы И 42, В результате присутствия двух входных сигналов на входах логической схемы И 42, последняя формирует и выдает с выхода сигнал на третий вход деблокиратора 53, который формирует и деблокирует выходной сигнал второго входа третьего коммутатора 58 сигналов, последний разрывает контакт и отключает цепь электронитацня нагренательной камеры 27.

В результате снятия сигнала с второго входа распределителя 49 сигналов и деблокирования выходного сигнала деблокиратором 53 на первый вход нторого распределителя 49 сигналов поступает сигнал с выхода второй логической схемы И 38, который вклгрчает в работу распределитель 49 сигналов, последний формирует и выдает с первого ньмода сигнал на второй вход деблокиратора 53 и одновременно с вто- рого выхода распределителя 49 сигналов поступает выходной сигчал на второй вход коммутатора 57 сигналов, который включается и замыкает контакт цепи питания камеры нагревателя 32 емкости 10 с выходом регулятора 61 температуры.

При включении нагревательной камеры 32 с датчика 34 температуры поступает сигнал на первый вход второго регулятора 61 температуры, который сравнивается с сигналом датчика 62.

В результате переключения электрических цепей емкость 10 начинает выполнять функции, которые выполняла

1О

20 !

55 до этого емкость 7, а емкость 7 начинает выполнять функции емкости 10, при этом приспособление для регулирования расхода, состоящее иэ клапана

8 и дроссельной шайбы 9, регулирующее выхлоп, преобразуется н приспособление, регулирующее впрыск, а приспособление, регулирующее впрыск, состоящее из клапана 11 и дроссельной шайбы !2, преобразуется в приспособление, регулирующее выхлоп.

Накопленный н емкости 10 конденсат нагревается до полученных заданHbIx значений температуры и давления °

По достижении заданных значений температуры и давления в емкости 10 с датчика 35 температуры поступает сигнал на первый вход четвертой логической схемы И 40, а датчик 36 давления снимает свой сигнал с первого входа седьмой логической схемы И 43 и одновременно с входа третьей логической схемы НЕ 46, последняя инвертирует и выдает сигнал на второй вход четвертой логической схемы И 40.

В результате поступления сигналов на первый и второй входы четвертой логической схемы И 40, последняя формирует и выдает сигнал на первый вход первого блокиратора 54, который блокирует сигнал и выдает с первого выхода сигнал на второй вход второго блокиратора 55, последний деблокируется и снимает выходной сигнал с первого входа шестой логической схемы И 42, Одновременно с второго выхода первого блокиратора 54 поступает сигнал на второй вход седьмой логической схемы И 43.

Одновременно с выхода логической схемы И 40 поступает сигнал на вход второго блока 51 задержки времени, последний формирует и кратковременно с заданной выдержкой времени выдает с первого выхода сигнал на открытие клапана 15, при этом иэ емкости 10 по трубопроводу 33 через открытый клапан 15 производится кратковременный впрыск пароводяной смеси в парогенератор 3 в качестве подпитки для возмещения потерь перегретого пара, поступающего в паропровод 2 и утечек пара при выхлопах.

По истечении заданной выдержки времени открытия клапана 15 блок 51 задержки времени снимает сигнал с первого выхода, клапан 15 эакрывает1252697

1? ся и одновременно с второго ньгхода блока 51 задержки времени выдает сигнал на первый вход третьего распределителя 52 сигналов, который включается и с заданной выдержкой 5 времени вьдает с первого выхода сигнал на открытие клапана 11 и одновременно с первого выхода распределителя 52 сигналов поступает сигнал на третий вход второй логической схемы 11Е 45, которая инвертирует и снимает на выходе сигнал, при этом клапан 13 закрывается и паропровод

2 отключается от парогенератора 3, а иэ емкости 10 по трубопроводу 19 через открытый клапан ll и дроссельную шайбу 12 производится впрыск пароводяной смеси в перфорированную трубку 6.

Ввиду наличия дроссельной шайбы

)2 доза впрыскиваемого конденсата уменьшается, микроколичество конденсата, поступившего в трубку 6 под действием температуры перегретого пара в паропроводе 2, вскипает и образующаяся пароводяная смесь высокого давления, температура которой ниже температуры лара в паропроводе 2, через радиальные отверстия выходит из трубки 6 в полость паропровода 2, 30 смешивается с паром и охлаждает его.

Тепловая нагрузка на паропровод 2 при этом изменяется, По заданной программе распределитель 52 сигналов снимает с первого выхода сигнал, в результате чего клапан 11 закрывается и подача пароводяной смеси из емкости 10 в паропровод 2 прекращается, а вторая логическая схема НЕ 45 в результате 4б отсутствия на третьем входе сигнала иивертирует, и выдает с выхода сигнал на открытие клапана 13, который вновь соединяет парогенератор 3 с паропроводом 2 °

После открытия клапана 13 с второго выхода третьего распределителя

52 сигналов по заданной программе поступает сигнал на открытие клалана 8. В результате открытия клапана gp

13 и клапана 8 происходит выхлоп пароводяной смеси и паропровода 2 в холодную емкость 7. Поступающая пароводяная смесь охлаждается и конденсируется, По заданной программе распредели" тель 52 сигналов с вьдержкой времени снимает с второго выхода сигнал с клапана 8, последний закрывае ся и пос гупление пароводяной смеси иэ паропровода 2 в емкость 7 прекращаPTCH.

В случае снижения температуры пара в паропроводе 2 ниже заданной, с датчика 63 температуры поступает выходной сигнал на второй вход третьего распределителя 52 сигналов, последний прекращает формировать программу управления клапанами 13, 8 и

ll до восстановления заданной температуры в паропроводе 2 при открытом клапане 13 в результате поступления перегретого пара иэ парогенератора

3 в паропровод 2.

11ри достижении заданных нижних пределов температуры и давления лара в емкости электронагреватель нагревательной камеры 39 емкости 10 отключается, при этом с датчика 36 давления поступает сигнал на вход третьей логической схемы НР. 46, последняя инвертирует и снимает сигнал с второго входа четвертой логической схемы И 40, которая формирует и снимает вьгходной сигнал с первого входа первого блокиратора 54, последний формирует и выдает сигнал с первого вьгхода на второй вход второго блокиратора 55, в результате чего выходной сигнал блокиратора 55 деблокируется и снимается на первом входе шестой логической схемы И 42.

В результате присутствия двух сигналов на первом и втором входах седьмой логической схемы И 43 последняя формирует и вьдает с выхода сигнал на вход первого коммутатора

56 сигналов, который формирует и выдает с первого выхода сигнал на второй вход первого блокиратора 54, последний деблокируется и снимает выходной сигнал с второго входа седьмой логической схемы И 43, одновременно с второго выхода первого коммутатора 56 сигналов поступает сигнал на второй вход второго распределителя 49 сигналов, последний отключается и снимает с второго выхода сигнал на втором входе второго коммутатора 57 сигналов, который размыкает контакт и разрывает цепь питания камеры 32, Одновременно распределитель 49 сигналов снимает с первого выхода сигнал на втором входе деблокиратора 53, в результате чего снимается

1252697

13

10 вательности. иэделия

Составитель О. Ланко

Техред В.Кадар Корректор С. Шекмар

Редактор M. Бланар

Заказ 4617/45 Тираж 778 Подписное

BHH_#_IH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д,4/5

Производс.твенно-полигр играфическое предприятие, г. Ужгород, ул, Проектная, 4 деблокировка и в результате поступленияя на первый вход деблокиратора

53 сигнала с выхода второй логической схемы И 38, деблокиратор 53 блоки-. рует входной сигнал и выдает выходной сигнал на второй вход третьего коммутатора 58 сигналов, который включает цепь электропитания нагревательной камеры 27 °

Процесс испытаний паропровода 2 на переменный режим теплового нагружения повторяется н прежней последоформула изобретения 5

Устройство для испытания полых изделий на прочность, содержащее нагревательную камеру для размещения иэделия, парогенератор с трубопрово- 2О дом для подачи пара в изделие, систему автоматического регулирования давления и температуры, о т л и ч а ющ е е с я тем, что, с целью повышения надежности при испытаниях паропроводов нагревательных систем, оно снабжено равномерно перфорированной сквозными отверстиями трубкой, предназначенной для размещения в полости паропровода, соединенными с парогенератором двумя накопительными емкостями, одна из которых соединена с одним концом перфорированной трубки, а другая — с ее другим концом, приспособлениями для регулирования расхода, установленными между накопительными емкостями и концами перфорированной трубки> и клапаном, установленным на трубопроводе парогенератора и предназначенным для соединения последнего с полостью, образованной наружной поверхностью перфорированной трубки и внутренней поверхностью
