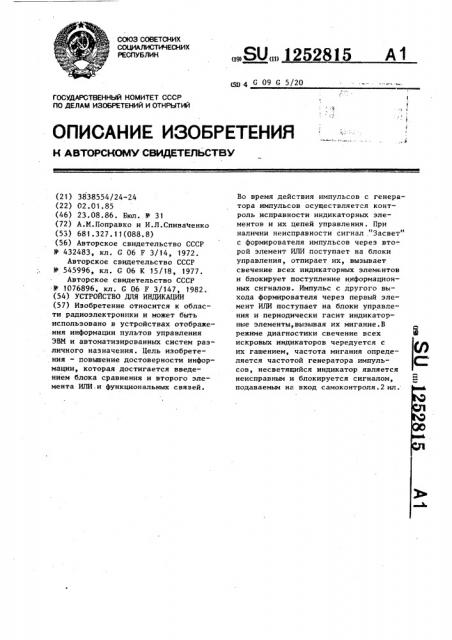

„„SU„„1252815 А 1 @4 С 09 G 5/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3838554/24-24 (22) 02.01.85 (46) 23. 08. 86. Бюл. N 31 (72) А.М.Поправко и И.Л.Спиваченко (53) 681.327.11(088.8) (56) Авторское свидетельство СССР

Ф 432483, кл. С 06 F 3/14, 1972.

Авторское свидетельство СССР

Ф 545996, кл. G 06 К 15/18, 1977

Авторское свидетельство СССР

Ф 1076896. кл. С 06 F 3/147, 1982. (54) УСТРОЙСТВО ДЛЯ ИИДИКАЦИИ (57) Изобретение относится к области радиоэлектроники и может быть использовано в устройствах отображения информации пультов управления

ЭВМ и автоматизированных систем различного назначения. Цель изобретения — повышение достоверности информации, которая достигается введением блока сравнения и второго элемента ИЛИ,и функциональных связей.

Во время действия импульсов с генератора импульсов осуществляется контроль исправности индикаторных элементов и их цепей управления. При наличии неисправности сигнал,"Засвет" с формирователя импульсов через вто-. рой элемент ИЛИ поступает на блоки управления, отпирает их, вызывает свечение всех индикаторных элементов и блокирует поступление информационных сигналов. Импульс с другого выхода формирователя через первый элемент ИЛИ поступает на блоки управления и периодически гасит индикаторные элементы, вызывая их мигание.В режиме диагностики свечение всех искровых индикаторов чередуется с их гашением, частота мигания определяется частотой генератора импульсов, несветящийся индикатор является неисправным и блокируется сигналом, подаваемым на вход самоконтроля.2 ил.

12528

Изобретение относится к радиоэлектронике и может быть использовано в устройствах отображения информации (УОИ) пультов управления ЭВИ и автоматизированных систем различно- 5 го назначения, в информационных табло и другой радиоэлектронной аппаратуре.

Цель изобретения — повьппение достоверности отображаемой информации.

На фиг. 1 изображена функциональная схема предлагаемого устройства, на фиг. 2 — временные диаграммы, поясняющие работу устройства.

Устройство содержит блоки 1 управления, индикаторные элементы 2, шину 3 питания, источник 4 информации, блок 5 сравнения, генератор 6 импульсов, формирователь 7 импульсов, триггер 8, первый 9 и второй 10 элементы И, вход 11 отключения самоконтроля, первый 12 и второй 13 элементы ИЛИ.

Генератор 6 импульсов вырабатывает импульсы, длительность которых достаточна для обеспечения срабатывания формирователя 7 управляющих сигналов, а период следования — порядка секунды." Во время действия этих импульсов осуществляется контроль исправности индикаторных элементов

2 и цепей управления индикаторными элементами. В случае их исправности устройство переходит в режим индикации, при котором состояние индикатор- 35 ных элементов 2 определяется сигналами, поступающими от источника 4 информации на входы блоков 1 управления. Так как длительность импульсов генератора 6 выбирается небольшой, 40 состояние индикаторных элементов 2 вследствие их инерционности не изменяется во время действия этих импульсов и определяется сигналами от источника 4 информации. 45

Импульсы с выхода генератора 6 поступают на счетный вход триггера 8, который поочередно разрешает прохождение импульсов генератора 6 на выходы элементов И 9 и 10 и далее через элементы ИЛИ 12 и 13 на соответствующие входы блоков 1 управления °

Наличие импульсов на одних входах блоков 1 управления вызывает гашение всех индикаторных элементов 2 и появление в случае их исправности состояния логической «1" на других выходах блоков 1 управления, соединенных с

15 2 одними входами блока 5 сравнения. На другой вход блока 5 сравнения в это время поступает сигнал логический

«1" с первого выхода триггера 8.

Наличие импульсов на других входах блоков 1 управления вызывает свечение всех индикаторных элементов 2 и появление в случае их исправности состояния логического «О« на других выходах блоков 1 управления, соединенных с одними входами блока

5 сравнения, На другой вход блока 5 сравнения в это время поступает сигнал логического «О« с первого выхода триггера 8.

Блок 5 сравнения обеспечивает сравнение каждого из сигналов, поступающих на одни входы (сигналов с других выходов блоков 1 управления) с сигналом, поступающим на другой вход (сигналом с первого выхода триггера 8), и при их несоответствии на выходе блока 5 сравнения появляется сигнал, соответствующий логической

«1«

При наличии импульсов на других входах блоков 1 управления, если имеется обрыв в цепи управления индикаторных элементов или короткое замыкание в цепи индикаторных элементов, в соответствующей цепи на первый вход блока 5 сравнения поступает сигнал логической «1", что вызывает также появление логической «1" на выходе блока 5 сравнения.

Сигнал логической «1« при наличии неисправности, с выхода блока 5 сравl нения поступает на второй вход формирователя 7 управляющих сигналов и по заднему фронту импульсов генератора 6, поступающего на первый вход формирователя ? сигналов:вызывает появление управляющих сигналов

«Засвет« и "Гашение" на его входах.

Сигнал «Засвет« с второго выхода формирователя 7 сигналов поступает через второй элемент ИЛИ 13 на другие входы блоков 1 управления и отпирает их, вызывая свечение всех индикаторных элементов 2 и блокирует сигналы, поступающие от источника 4 информации. Управляющий (импульсный) .сигнал "Гашение" с первого выхода формирователя 7 сигналов через элемент ИЛИ 12 поступает на соответствующие входы блоков 1 управления и периодически гасит индикаторные элементы 2, вызывая мигание.

1252815 фих. t

Устройство индикации переходит в режим диагностики, при котором свечение всех исправных индикаторов чередуется с их гашением. Частота мигания определяется частотой генератора 6 импульсов. Несветящийся индикаторный элемент является неисправным.

При необходимости продолжить работу с неисправным индикатором необходимо подать блокирующий сигнал на вход 11 отключения самоконтроля. При этом блокируется сигнал "Засвет" с первого выхода формирователя 7 управ-15 ляющих сигналов и на индикаторных элементах в режиме мигания индицируется информация, поступающая от источника информации.

Формула изобретения

Устройство для индикации, содержащее блоки управления, одни выходы которых соединены с индикаторными эле- д ментами, соединенными с шиной питания, генератор импульсов, выход которого соединен с первым входом формирователя импульсов, входом триггера и первыми входами элементов И, первый элемент ИЛИ, первый вход которого соединен с выходом первого элемента И, второй вход — с первым выходом формирователя импульсов, выход — с одними входами блоков управления, первый выход триггера соединен с вторым входом первого элемента И, второй выход — с вторым входом второго элемента И, о т л и ч а ю щ е е с я тем, что, с целью повышения достоверности отображаемой информации, оно содержит блок сравнения и второй элемент ИЛИ, первый вход которого соединен с выходом второго элемента И, второй вход — с вторым выходом формирователя импульсов, выход — с другими входами блоков управления, одни ходы группы блока сравнения соединены с другими выходами блоков.управления, выход — с вторым входом формирователя импульсов, первый выход триггера соединен с входом блока сравнения.

iZ5281%
