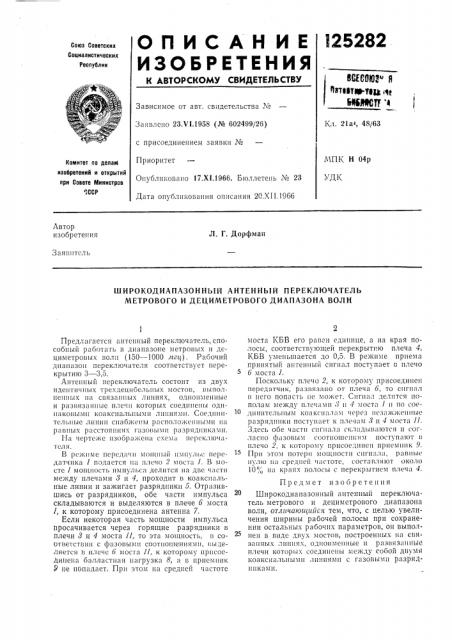

О П И С А Н И Е l25282

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

ВСИ6Ю3" Р 8Til7®-f1 с1р

ыкввстт

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Кл. 21а, 48/63

Заявлено 23Х!.1958 (№ 602499/26) с присоединением заявки №

Приоритет

МПК Н 04р

Комитет по делам изобретений и открытий при Совете Министров

"ССР

УДК

Опубликовано 17.Х1.1966. Бюллетень ¹ 23

Дата опубликования описания 20.XI I.1966

Автор изобретения

Л. Г. Дорфман

Заявитель

ШИРОКОДИАПАЗОННЫЙ АНТЕННЫЙ ПЕРЕКЛЮЧАТЕЛЬ

МЕТРОВОГО И ДЕЦИМЕТРОВОГО ДИАПАЗОНА ВОЛН

Предлагается антенный перек !(очатель, способныи работать в диапазоне метровых и дециметровых волн (150 — 1000 t(eu)i. Рабочий диапазон переключателя соответствует перекрытию 3 — 3,5.

Антенный переключатель состоит из двух идентичных трехдецибсльtthtx мостов, выполненных IIII связанных линиях, одноименные и развязанные плечи которых соединены одни<(Koffh(51((кояксняльным ((линия> н. Сосgft(1 ftтс ft Ithte линии снаожсп(1 1)яспог(0>кснными ня ря нных расстояниях г(130(fhlttl f(р((зр 3!д!1Пкя >! н.

1 1с! чертеже I(300p3 жен(! Схс>! (! пс1)скл(очат с,((((.

В рс/кtIMC переда Itt мо(цный нмпул(с передатчика 1 подается ня:I.(å÷î 2 моста I. В мосте (мощность импульса делится ня две части между плечами 8 и 4, проходит в коакснальные линии и зажигает разрядники 6. Отразившись от разрядников, обе части импульса складываются и выделяются в плече 6 моста

I, к которому присоединена антенна 7.

Если некоторая часть мощности импульса

Просачивается через горящие разрядники в плечи 8 и 4 моста П, то эта мощность, в соотиетствин с фазовыми соотношениями, ныдеJlsIeTcsI (3 плсчс 6 к(оста Il, к которому (TpllcocIIffflei балластная нагрузка 8, а в приемник

Р не поп((дает. При этом на средней частоте моста КБВ его равен единице, а на края полосы, соответствующей перекрытно плеча 4, КБВ уменьшается до 0,5. В режиме приема принятый антенный сигнал поступает в плечо

6 моста I.

Поскольку плечо 2, к которому присоединен передатчик, развязано от плеча 6, то сигнал в него попасть не может. Сигнал делится пополам между плечямн, > н 4 моста 1 н по coåдинитсльным коя! Сия,1(1 м (с1)сз нсз(!жжснн! (с разрядники поступает к плс (ям 3 н 4 моста II.

Здесь обе части снгн(!.1(! Склядьп(яются н согласно фазовым соотношсш;ям поступ i!01 h плечо 2, к которому присоединен приемник 9.

Прн этом 110Tpptt мощности сигналя, рявныс нулю I!It средней частоте, составляют около

10";„ ня краях полосы с перекрытием плеча 4.

Предмет изобретения

Шнрокодиапазонный антенный переключатель метрового и дециметрового диапазона волн, отлнчающайся тем, что, с целью увеличения ширины рабочей полосы при сохранении остальных рабочих параметров, он выполнен в виде двух мостов, построенных ня сия= занных линиях, одноименные н рази!(Я(3!(1(Ь(И плечи которых соединены между собо(! днуМ» коаксиальнымн .шниямн с газовь!.3(н разряд. ннкями.
