Способ изготовления аквадагового спирального слоя после ускорения для электронно-лучевых трубок, имеющих цилиндрическую колбу
Иллюстрации
Показать всеРеферат
М 125ЗН
Класс 21g, 1Зоз
СССР
Qg 3 4Ь /
ЮР®рю
ПВТЬИтК.;- 1д;1,,Д„,„
ЬИСЛИСТ

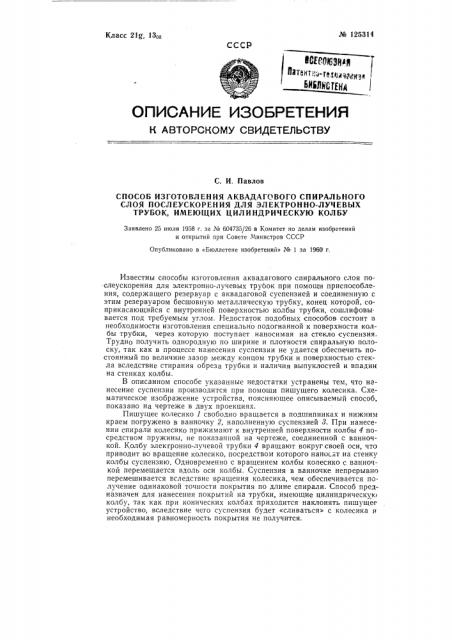

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
С. И. Павлов
СПОСОБ ИЗГОТОВЛЕНИЯ АКВАДАГОВОГО СПИРАЛЬНОГО
СЛОЯ ПОСЛЕУСКОРЕНИЯ ДЛЯ ЭЛЕКТРОННО-ЛУЧЕВЫХ
ТРУБОК, ИМЕЮЩИХ ЦИЛИНДРИЧЕСКУЮ КОЛБУ
Заявлено 25 июля 1958 r, за М 604735/26 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений» № 1 за 1960 г.
Известны способы изготовления аквадагового спирального слоя послеускорения для электронно-лучевых трубок при помощи приспособления, содержащего резервуар с аквадаговой суспензией и соединенную с этим резервуаром бесшовную металлическую трубку, конец которой, соприкасающийся с внутренней поверхностью колбы трубки, сошлифовывается под требуемым углом. Недостаток подобных способов состоит в необходимости изготовления специально подогнанной к поверхности колбы трубки, через которую поступает наносимая на стекло суспензия.
Трудно получить однородную по ширине и плотности спиральную полоску, так как в процессе нанесения суспензии не удается обеспечить постоянный по величине зазор между концом трубки и поверхностью стекла вследствие стирания обреза трубки и наличия выпуклостей и впадин на стенках колбы.
В описанном способе указанные недостатки устранены тем, что нанесение суспензии производится при помощи пишущего колесика. Схематическое изображение устройства, |поясняющее описываемый способ, показано на чертеже в двух проекциях.
Пишущее колесико 1 свободно вращается в подшипниках и нижним краем погружено в ванночку 2, наполненную суспензией 3. При нанесении спирали колесико прижимают к внутренней поверхности колбы 4 посредством пружины, не показанной на чертеже, соединенной с ванночкой. Колбу электронно-лучевой трубки 4 вращают вокругсвоеи оси, что приводит во вращение колесико, посредством которого наносят на стенку колбы суспензию. Одновременно с вращением колбы колесико с ванночкой перемещается вдоль оси колбы. Суспензия в ванночке непрерывно перемешивается вследствие вращения колесика, чем обеспечивается получение одинаковой точности покрытия по длине спирали. Способ предназначен для нанесения покрытий на трубки, имеющие цилиндрическук> колбу, TBK как при конических колбах приходится наклонять пишущее устройство, вследствие чего суспензия будет «сливаться» с колесика и необходимая равномерность покрытия не получится. № 125314
Предмет изобретения
Комитет но делам изобретений и открытий при Совете Министров СССР
Редактор Н. С. Кутафина Гр. 97
Подп. к печ. 25 XI-59 r
Тираж 740 Цена 25 коп.
Информационно-издательский отдел.
Объем 0,17 и. л, Зак, 10011
Типография Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Петровка, 14.
Способ изготовления аквадагового спирального слоя послеускорения для электронно-лучевых трубок, имеющих цилиндрическую колбу, от" л и ч а ю шийся тем, что с целью упрощения технологии нанесения спирали и получения однородной по ширине и плотности спиральной полоски, нанесение ее производят пишущим колесиком, движущимся вдоль прямой, параллельной оси колбы, которое при вращении постоянно смочено суспензией и прижато к внутренней стенке вращающейся колбы.
