Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУ БЛИН (50 4 А 01 D 33/08 17!16

В 07 В i/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ММ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИИ И ОТНРЫТИЙ

Н ASTGPCH0MY СВИДЕТЕЛЬСТВУ (21) 3822792/30-15 (22) 12.12.84 (46) 30.08.86. Бюл. ¹ 32 (71) Тюменский сельскохозяйственный институт (72) А.А.Жернаков и Н.Г.Коровин (53) 631.358.444(088.8) (56) Авторское свидетельство СССР № 808034, кл, A 01 D 33/08, 1975.

Авторское свидетельство СССР № 1047422, кл. A 01 D 17/16, 1981. (54)(57) 1. УСТРОЙСТВО ДЛЯ ОЧИСТКИ

КОРНЕКЛУБНЕПЛОДОВ ОТ ПРИМЕСЕЙ, содержащее шнек, выполненный из пру.SU 12534 2 А1.инной проволоки, установленный иа валу привода и расположенный внутри пруткового кожуха, о т л и ч аю щ е е с я тем, что, с целью повышения производительности и качества очистки, витки шнека выполнены в виде спирали прямоугольного сечения, а вал привода расположен внутри спирали и спираль к валу прикреплена своими концами.

2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что, с целью снижения повреждений., прямоугольное сечение спирали выполнено со скругленными углами.

4 1

Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для уборки и очистки кориеклубнеплодов, Цель изобретения — повышение производительности и качества очистки, а так же снижение повреждений корнеклубнеплодов.

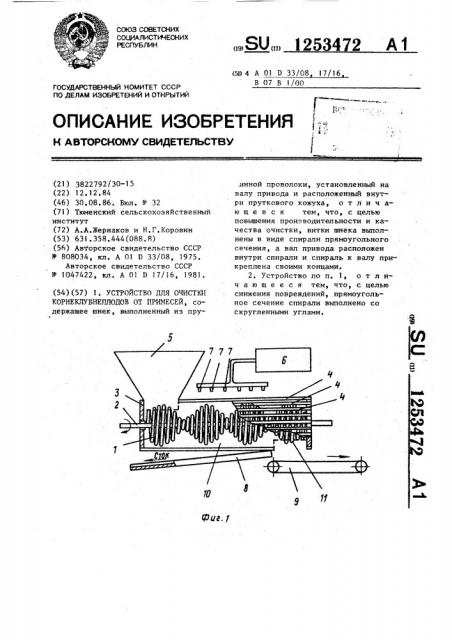

На фиг. 1 показана схема предлагаемого устройства, вид сбоку, на фиг. 2 — участок шнека.

Устройство содержит шнек l, винтовая поверхность которого образована спиралью прямоугольного сечения, выполненного со. скругленными углами,вал 2, установленный на дисках 3 связанных между собой продольно расположенными прутками 4. Спираль выполнена из пружинной проволоки, закрепленной своими концами на валу 2. Устройство также содержит загрузочный бункер 5, водопадающее устройство 6 с распылителями 7, расположенными по длине шнека над ним или с его боков. Под шнеком расположен сливной лоток 8 и приемное устройство 9. прутки 4 об253472 2 разуют кожух 10 с выгрузным окном 11, Очистка и мойка корнеклубнеплодов осуществляется следующим образом.

Корнеклубнеплоды из загрузочного бункера 5 поступают в прутковый кожух, где захватываются шнеком 1 и перемещаются вдоль шнека по винтовой б траектории. Каждый корнеклубнеплод контактирует при перемещении со множеством витков спирали, переворачивается, прилипшая к нему почва очищается витками со всей его поверхности. Отделенные почвенные примеси дробятся пружинными элементами витков шнека и просеивают через продольно расположенные прутки 4. При этом оставшиеся почвенные частицы

Zg вымываются водой, поступакнцей из распылителей 7. Выделенные примеси стекают на лоток 8 и выводятся из устройства. Очищенные и вымытые корнеклубнеплоды через выгрузное окно

25 11 10 поступают на приемное устройство 9 и направляются на дальнейшую обработку.
