СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

2 А1 ц11 4 В 41 К 1/16

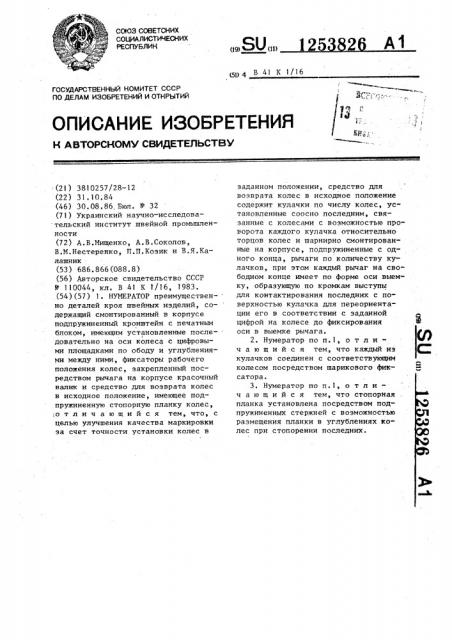

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

H А BTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3810257/28-12 (22) 31.10.84 (46) 30.08.86. Бюл. 11 - 32 (71) Украинский научно-исследова тельский институт швейной промышленности (72) A.Â.Èèùåíêî, А.В.Соколов, В.М.Нестеренко, Л.П.Козик и В.Я.Калашник (53) 686.866(088.8) (56) Авторское свидетельство СССР

Ф 110044, кл. В 41 К 1/16, 1983. (54)(57) 1. НУМЕРАТОР преимущественно деталей кроя швейных изделий, содержащий смонтированный в корпусе подпружиненный кронштейн с печатным блоком, имеющим установленные последовательно на оси колеса с цифровыми площадками по ободу и углублениями между ними, фиксаторы рабочего положения колес, закрепленный посредством рычага на корпусе красочный валик и средство для возврата колес в исходное положение, имеющее подпружиненную стопорную планку колес, ;отличающийся тем, что, с целью улучшения качества маркировки за счет точности установки колес в заданном положении, средство для возврата колес в исходное положение содержит кулачки по числу колес, установленные соосно последним, связанные с колесами с возможностью проворота каждого кулачка относительно торцов колес и шарнирно смонтированные на корпусе, подпружиненные с од" ного конца, рычаги по количеству кулачков, при этом каждый рычаг на свободном конце имеет по форме оси выемку, образующую по кромкам выступы для контактирования последних с IIQ верхностью кулачка для переориентации его в соответствии с заданной цифрой на колесе до фиксирования оси в выемке рычага.

2. Нумератор по п.l, о т л ич а ю шийся тем, что каждый из кулачков соединен с соответствующим колесом посредством шарикового фиксатора.

3. Нумератор по п.l, о т л и— ч а ю шийся тем, что стопорная планка установлена посредством подпружиненных стержней с воэможностью размещения планки в углублениях колес при стопорении последних.

l 253826

Изобретение относится к устройствам для маркировки и может быть использовано, например, в швейной промышленности при нумерации деталей кроя швейных изделий с целью исключения разнооттеночности в готовых изделиях.

Цель изобретения — улучшение качества маркировки за счет точности установки колес в заданном положении.

На фиг.1 изображен нумератор, общий вид; на фиг,2 — сечение Л-А на фиг,l; на фиг.3-5 — положения взаимодействия подпружиненного рычага с кулачком; на фиг,6 — соединение кулачка с колесом.

Нумератор содержит корпус 1 (фиг.l), установленный в нем кронштейн 2, пружину 3, при этом кронштейн 2, содержит печатный блок с рядом колес 4, посаженных на ось 5.

Каждое из колес 4 имеет цифровые площадки 6, выполненные по ободу и углубления 7 между ними. Заодно с Ко лесами 4 выполнены храповые венцы 8 (фиг.6), имеющие выступы, количество которых соответствует количеству знаков на одном колесе 4, причем один из выступов (2) на каждом из венцов, 8 имеет более глубокую впадину, чем остальные. С .храповыми венцами 8 взаимодействует шарнирно установленный к корпусу 1 (фиг.l) узел шагового поворота колес 4, имеющий рычаги

9 и фиксаторы рабочего положения колес 4, шарнирно установленных на кронштейне 2 и выполненных в виде подпружиненных рычагов 10, обеспечивающих поворот колес 4 в одном направлении и предохраняющих их от само- 40 произвольного .проворачивания на оси

5. Средство для нанесения краски на колеса 4 выполнено в виде красочного валика ll и его держателей — двупле чих рЫчагов !2 со звеньями 13. Дву- 4 плечие рычаги 12 одним концом шарнирно закреплены на оси в корпусе 1 и соединены звеньями 13 с подвижным кронштейном 2 осью 14, что позволяет в момент движения кронштейна 2 к маркируемой поверхности выводить красочный валик ll из контакта с колесами

4. При обратном движении кронштейна

2 валик 11 вновь возвращается в исходное положение, т.е. контактирует с колесами 4. Узел шагового поворота колес имеет рычаги 9, количество которых соответствует количеству колес

4, при этом рычаги 9 выполнены таким образом, что один рычаг для соответствующего колеса высшего разряда короче, например, рычага для колеса низшего разряда, что позволяет постоянно приводить в движение все колеса 4. Стопор 15 колес 4 содержит стопорную планку 16 (фиг.2), взаимодействующую с углублениями 7 между цифровыми площадками 6 (фиг.3), два подпружиненных стержня 1? (фиг.2), жестко соединенные со стопорной планкой

16, установленные в корпусе 1 с возможностью возвратно †поступательно движения и соединенные между собой стяжкой 18 с выполненным в ней пазом 19. Кроме того, в корпусе установлена с воэможностью поворота рукоятка 20, имеющая штифт 21, взаимодействующий с пазом 19 стяжки 18.

Стопор 15 (фиг.l) имеет два фиксиро- ванных положения: положение Колеса

4 застопорены" и положение "Колеса

4 свободны

На оси 5 (фиг.6) с возможностью поворота установлены по числу колес

4 кулачки 22, соединенные с соответствующими колесами 4 шариковыми фиксаторами 23, при этом на торце каждого из колес 4, обращенном к соответствующему кулачку 22, выполнены фиксационные отверстия 24, количество которых соответствует количеству цифр на колесе 4 и расположены они по окружности против соответствующих цифр, что обеспечивает вращение колеса 4 и соответствующего ему кулачка 22 как одного целого элемента, и при необходимости — переориентацию кулачка 11 относительно своего колеса 4.

В корпусе 1 на оси 25 (фиг.l) установлены подпружиненные к корпусу

1 рычаги 26 по количеству кулачков

22, при этом каждый рычаг 26 на свободном конце имеет по форме оси 5 выемку 27 (фиг.3), образующую по кромкам выступы 28 для контактирования последних с поверхностью кулачка 22 для переориентации его в соответствии с заданной цифрой на колесе 4 до упора выемкой 27 в ось 5.

Нумератор работает следующим образом.

При нажатии на кроштейн 2 сжимается возвратная пружина 3 и печатный блок с колесами 4 опускается, нанося номер на деталь кроя. Рычаг 9 узла

1253826 шагового поворота колес 4 скользит по одному из вь ступов храпового венца 8 колеса 4 первого разряда и заходит во впадину этого выступа, при этом держатель 12 красочного валика

11 выводит этот валик из контакта с колесами 4. При обратном ходе кронштейна 2 (под действием пружины 3), рычаг 9 поворачивает колесо 4 первого разряда на один шаг, а красочный валик 11 вновь входит в контакт с колесами 4. Когда рычаг 9 попадает в глубокую впадину храпового венца 8 колеса 4 первого разряда, то в зацепление с храповым венцом 8 колеса 5

4 второго разряда попадает соответствующий ему рычаг 9, и при обратном ходе кронштейна 2 совершается поворот двух колес 4 и т.д.

При необходимости автоматического 20 возврата к определенному номеру, т.е. возврата колес 4 в исходное положение, вводят стопорную планку 16 в контакт с колесами 4, т.е. поворотом рукоятки 20 (фиг.2) совмещают . 2S штифт 21 с продольным пазом 19 стяжки 18, в результате чего планка 16 подпружиненными стержнями 17 вводится в зацепление с углублениями 7 колес 4. В результате этого обеспечива- щб ется непроворачиваемость колес 4 на оси 5. Затем посредством подпружиненных рычагов 26 ориентируют кулачки

22 соответствующих колес 4 в одном положении, что соответствует начальному (запоминаемому) номеру, При этом, в зависимости от расположения кулачков 22 относительно своих колес 4, в момент переориентации при взаимодействии выступов 28 рычагов 26 с поверхностями кулачков

22 возможен поворот последних на оси

5 по часовой или против часовой

"трелки (фиг.3 и 4). На фиг.3 изображен сориентированный кулачок 22 в соответствии с заданной цифрой, Затем стопорную планку 1б выводят из углублений 7 колес 4 (фиг.2), перемещая стяжку 18 от корпуса 1, совмещая при этом рукояткой 20 штифт 21 с пазом 19, заводят стяжку 18 за штифт 21 и поворотом рукоятки 20 размещают штифт 21 поперек паза 19 и продолжают процесс нумерации. При этом кулачки 22 поворачиваются вместе с колесами 4, сохраняя неизменным свое положение относительно заданных цифр, так как кулачки 22 соединены при помощи шариковых фиксаторов 23 со своими колесами 4 (фиг.б). После окончания нумерации партии изделий, например деталей кроя, посредством плоскостей А (фиг.1) рычагов 9 и 10 выводят из зацепления с храповыми венцами 8 узел шагового поворота и фиксаторы рабочего положения колес

4, а подпружиненными рычагами 26 ориентируют кулачки 22 вместе с соответствующими колесами 4 в исходное положение, т ° е. выставляется комбинация цифр, с которой бьша начата нумерация °

При необходимости изменить первоначальную комбинацию цифр, с которой необходимо начать процесс нумерации, следует перевернуть нумератор корпусом 1 вверх и провернуть каждое из колес 4 в отдельности по часовой стрелке до получения нужной комбинации.

125382б

1253826

I 253826

Составитель А.Мищенко

Техред В.Кадар

Корректор М.Самборская

Редактор И,Товтин

Тираж 362

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1I3035, Москва, Ж-35, Раушская наб., д. 4!5

Заказ 4673/20

Подписное

Производственно-полиграфическое предприятие, r, Ужгород, ул. Проектная, 4
