Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1253954 A I

yg 4 B 67 В 7!16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMV СВИДЕТЕГ)ЬСТВУ цг.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2! ) 3864340 28-13 (22) 06.03.85 (46) 30.08.86. Бюл. ¹ 32 (72) В. С. Михайленко (53) 621.798 (088.8) (56) Патент США № 3503286, кл. В 67 В 7/18, 1970.

Авторское свидетельство СССР № 402156, кл. B 67 В 7)16, 1949. (54) (57) 1. ПРИСПОСОБЛЕНИЕ ДЛЯ

СЪЕМА МЕТАЛЛИЧЕСКИХ КОЛПАЧКОВ

СО СТЕКЛЯННОЙ ТАРЫ, состоящее из дву» шарнирно соединенных рукояток с рабочими губками. выполненными в виде полуколец, снабженных с внутренней стороны рядом выточек с буртиками, отличающееся тем, что, с целью облегчения условий в работе и обеспечения возможности съема колпачков разных размеров, на внутренней поверхности полуколец образованы дополнительные ряды разных по диаметру кольцевых выточек с клиновидными в радиальном сечении буртиками, при этом высота каждого смежного буртика увеличивается по мере удаления от торца губок, а боковая сторона служит упором для колпачка.

2. Приспособление по п. 1, отличающееся тем, что, с целью снятия колпачков разного типа, над буртиком, имеющим наибольшую высоту, выполнена дополнительная цилиндрическая выточка, открытая с противоположного торца г»бок.

3. Приспособление по п. 1, отличающееся тем, что на наружной поверхности одного из полуколец имеется клинообразный выступ для взаимодействия с нижней кромкой металлического колпачка.

1253954

ЦЭцг. 3

Д1ог 5

Со с та в ител ь С. Чека Io в

Техред И. Верес Корректор A. Зимоко«ов

Тираж 399 Подписное

ВНИИПИ Государственного комитета СССР яо делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Рау гвская наб., д. 4/5

Филиал ППП «Патент», и. Ужгород, ул. Проектная, 4

Редактор А. Долинин

Заказ 4682(26

Изобретечие относится к вспомогательному медицинскому инструментарию и может быть использовано для съема завальцованных и резьбовых алюминиевых колпачков с флаконов, содержащих стерильные препараты.

Целью изобретения является облегчение условий работы и обеспечение возможности съема колпачков разных типоразмеров.

Цель достигается тем, что приспособление, состоящее из двух шарнирно соединенных рукояток с рабочими губками, выполненными в виде полуколец, снабженных с внутренней стороны рядом выточек с клиновидными в радиальном сечении буртиками, направленными в сторону оси, взаимодействует с алюминиевым колпачком и находящейся под ним выступающей из флакона частью пробки.

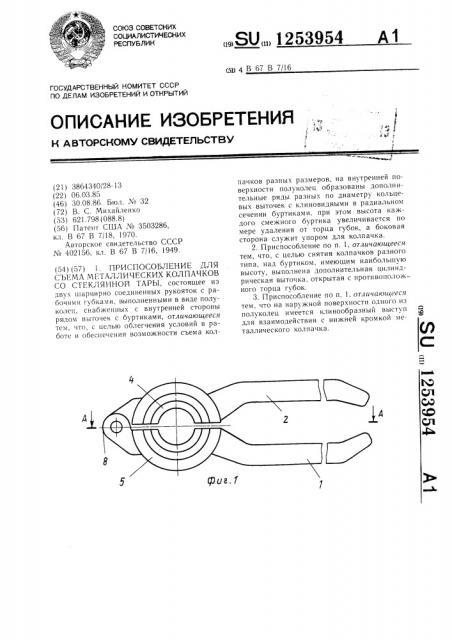

На фиг. 1 изображено предлагаемое приспособление, общий вид; на фиг. 2 — разрез

А-А на фиг. 1; на фиг. 3 — взаимодействие рабочихгубок с завальцованными алюминиевыми колпачками; на фиг. 4 — взаимодействие губок с резьбово"; на фиг. 5— взаимодействие клинообразного выступа с нижней кромкой завальцованного колпачка.

Приспособление состоит из двух рукояток и 2, соединенных шарниром 3. Каждая рукоятка имеет рабочие губки 4 и 5, выполненные в виде полуколец. На внутренней поверхности рабочих губок образованы соосные кольцевые выточки 6 с кольцевыми клиновидными в радиальном сечении буртиками 7. На наружной поверхности ушка шарнира 3 имеется клинообразный выступ 8.

Приспособление работает следующим образом.

Рукоятки 1 и 2 разводят, алюминиевый колпачок 9 вводят между рабочими губками 4 и 5 до упора в соответствующий по размеру клиновидный буртик 7 и рабочие губки сводят, сжимая вручную рукоятки, при этом другой нижележащий клиновидный буртик, взаимодействуя с колпачком, деформирует его, затем, не разжимая рабочие губки, снимают с флакона колпачок.

Таким образом, не деформируя, а сжимая, свинчивают резьбовой колпачок 10, вра1цая флакон.

Для снятия резьбового колпачка, закрытого сверху завальцованным алюминиевым колпачком 11, предварительно отгибают выступом 8 завальцовку нижнего торца верхнего колпачка 11, после чего свинчивают совместно оба колпачка аналогично тому, как показано на фиг. 4.
