ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3611100/25-27 (22) 29.06.83 (46) 30.08.86. Бкп. № 32 (72) В.А,Оськин и Н.A.Äåðãà÷åâà (53) 621.882.64 (088.8) (56) Авторское свидетельство СССР

¹ 889919 кл. Р 16 Б 13/10, 1980. (54)(57) СОЕДИНЕНИЕ ДЕТАЛЕЙ, содержащее базовую деталь с отверстием и . присоединяемую к ней деталь, имеющую буртик и пазы с размещенным в них

„„SU „„3 254215 А 1 разжимным элементом, винт, размещенный с возможностью взаимодействия с разжимным элементом, о т л и ч а ю—

В щ е е с я тем, что, с целью повышения надежности крепления и точности установки присоединяемой детали, оно снабжено упругой шайбой, установленной между винтом и свободным торцом присоединяемой детали, разжимной элемент выполнен с реэьбовым отверстием, а винт установлен в последней.

С о ст ав пт ель В . Па нюшкин

Редактор Е.Конча Техред Я„7оданич Корректор Б.Бутяга

Заказ 4702/39 Тираж 777 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

1 1254

Изобретение относится к машиностроению и может быть использовано для установки фиксирующих элементов в приспособлениях.

Цель изобретения — повышение надежности крепления и точности установки присоединяемой детали.

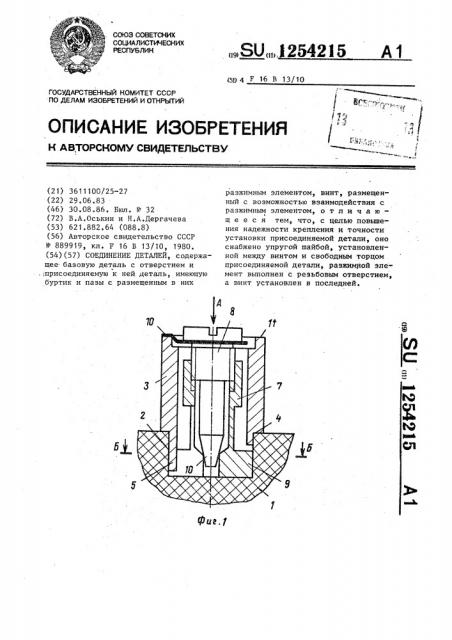

На фиг.l изображено соединение деталей; на фиг 2 — вид Л на фиг.1; на фиг.3 - разрез Б-Б на фиг.1. 10

Соединение деталей содержит базовую деталь 1 с отверстием 2, присоединяемую деталь 3 с упорным буртиком

4 и выступами S, расположенными в пазах б разжимного элемента 7, имеющего 15 осевое резьбовое отверстие, в котором размещен винт 8, взаимодействующий конусным концом с лепестками 9 разъемного элемента, и упругую шайбу

215 2

10, установленную между головкой винта и свободным торцом 11 присоединяемой детали.

Сборку соединения производят сле дующим образом. Присоединяемую деталь с установленным в ней разжимным элементом, винтом и упругой шайбой вставляют в отверстие базовой детали до упора в буртик, затем завинчивают винт. При этом происходит закрепление разжимного элемента в отверстии и одновременно головка винта посредством упругой шайбы прижимает присоединяемую деталь к базовой.

Таким образом, достигается повышение надежности и точности установки присоединяемой детали. за счет создания дополнительного осевого усилия.
