Реферат



(}9} 0}) ($9 4 F 22 Â 1 00

ГОСУДА} СтвЕННЫй НОМ П Ет СССР

ПО ДБЛА}} ИЗОБР}-тЕНИй И ОтН ЫтИй

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н *втасснамт синситисьстит

А2 (61) 81?374 (21) 3812381/24-06 (22) 11. 11.84 (46) 30.08.86. Бюл. У 32 (72) С.В.Аксельрод (53) 621. 182. 2 (088. 8) (56) Авторское свидетельство СССР

}} 817374, кл. F 22 D 1/00, 1981. (54)(57) СПОСОБ РАБОТЫ СУДОВОЙ ПАРОВОЙ ХОТЕЛЬНОИ УСТАНОВКИ по авт. св.

9817374, отличающийся теи, что, с целью обеспечения надекности совиестной работы котла-утилизатора и вспомогательного котла на всех нагрузках двигателя - генератора выхлопных газов, дополнительно нэмеряют температуру насыщенного пара во вспомогательном котле, определяют разность между температурой выхлопных газов перед котлом-утилизаторои и температурой насыщенного пара во вспомогательном котле и пропЬрционально величине этой разности изменяют подачу циркуляционной воды: при максимальном значении разности, соответствующей номинальной температуре выхлопных газов, подают максимальное количество циркуляционной воды, а при нулевом значении прекращают подачу циркуляционной воды в котелутилизатор и питательной воды в питательный сосуд.

1 125

Изобретение относится к судовым энергетическим установкам, а именно к котельным установкам теплоходов и гаэотурбоходов, содержащим утилизационные котлы с принудительной циркуляцией и отапливаемые котлы.

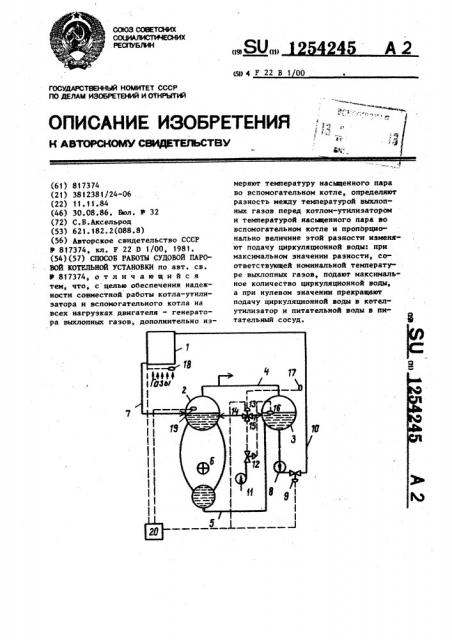

Целью изобретения является обеспечение надежности совме тной работы котла-утилизатора и вспомогательного котла на всех нагрузках двигателя генератора выхлопных газов, На чертеже представлена схема установки, работающей по предлагаемому способу. установка содержит котел-утилизатор 1, обогреваемый выхлопн1ыми газами главного судового двигателя (дизеля или газоВой турбины), и Вспомогательный котел 2, используемый также в качестве сепаратора пара утнлиэациОннОГО КОтла» питательныи со суд 3, сообщенный со вспомогательным котлом по пару паропроводом ч и по воде трубопроводом 5. Вспомогательный котел " оборудован форсункой 6.

С котлом утилизатором 1 водяное пространство вспомогательного котла 2 соединено трубопроводом 7, а водяное пространство питательного сосуда 3— с помощ »ю циркуляционногc насОса 8» регулятора 9 подачи циркуляционной воды и трубопровода 10. Водяное пространство вспомогательного котла 2 и питательного сосуда 3 соединено с питательным насосом 11 через регулирующие устройства 12 и 13 и трубопроводы 14 и 15. Регулирующее устройство 12 соединено импульсной линией с датчиком 16 уровня воды в питательном сосуде 3, а регулирующее устройство 13, распределяющее воду между трубопроводами 1ч и !5 — с датчиком

17 температуры циркуляционной воды.

Датчик 18 температуры газов, поступающих в котел-утилизатор 1, и датчик 19 температуры насыщенного пара во вспомогательном котле 2 соединены жжульсными линиями с блоком 20.

Выходной сигнал блока 20 поступает к регулятору 9 и регулирующему устройству 13.

<пособ осуществляют следующим образом.

Пар генерируют в котле-утилизаторе 1 sa счет тепла выхлопных газо.л двигателя — генератора газов и во вспомогательном котле 2 эа счет работы форсунки 6. При этом котел-утилиэатор 1 производит пар в количест-.

В, соответствующем располагаемому теплу выхлопных газов, а котел 2 вос" полняет остальную часть потребности в паре. Питательную воду подают питательным насосом 11 в количестве, определяемом регулятором питания, c:oñToÿùèM из регулирующего устройстВа 12 ч датчика 16 уровня, через ре10 гулирующее устройство 13 н трубопроBo é 14 B 1 5 B котел 2 H питательный сосуд 3 соответственно. Распределение воды по трубопроводам 1ч и 15 осуществляют пропорционально сигна15 лам датчика 17. Паровые пространства котла 2 и питательного сосуда 3 соединены паронроводом ч, а водяные пространства -- трубопроводом 5, вследствие чего эти устройства явля26 ются сообщающимися сосудами, уровень в которых устанавливается одинаковым эа счет перетекания излишков Воды по трубОпрОВОду 5 а

Циркуляционную воду насосом 8 при25 нимают из питательного сосуда 3 и через регулятор 9 подачи циркуляцион ;of- воды и трубопровод 10 подают к

Обогреваемой части котла-утилизатора

1, где она на рабочих режимах подоЗО гревается и В виде пароводяной смеси поступает в котеп 2, где происходит разделение пара и воды.

Сигналы датчиков 18 и 19 температуры выхлопных газов С и насыщенного пара С, во вспомогательном котле поступают на блок 20, на выходе которого аормнруется сигнал, пропорциональный их разности at

Сигнал с выхода этого блока поступаеч на регулятор 9 подачи циркуляционной воды и регулирующее устройстНа номинальном режиме двигателягенератора газов величина лс макси4Я мальна и регулятор 9 полностью открывает подачу циркуляционной воды.

По мере снижения нагрузки двигателя

>"": åHüøaeToÿ величина t и соответственно gt.., Блок 20 уменьшает значение, уставки регулятора 9, который уменьшает подачу циркуляционной воды, при этом в котел 1 с одной стороны поступает меньше тепла с выхлопными газани. а с другой — меньше циркуля, ционной воды. Благодаря этому длина эканомайзерной эоны остается посroлнной, а в испарительной зоне поддерживается гОстОянное соотнОшение ВОды н пара. При понижении температуры

Составитель И. Лаэутов

Техред М.Моргентал

Корректор А.Тяско

Редактор А.Лепнина

Заказ 4705/41

Тиран 398

ВИИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Рауаская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, r.укгород, ул.Проектная, 4

3 1254 выхлопных газов до t„, т.е. at О, блок 20 выдает на регулятор 9 нулевое значение уставки, а на регулирующее устройство 13 — команду на прекращение подачи воды к трубопроводу 15. Последнее исключает захолаживание воды в питательном сосуде 3 °

Прн дальнейшем нонишении t, (at с О) система остается в этом состоянии, f0

При повышении температуры выхлопных газов до значения t., > t„(at

>О) происходит отпирание трубопровода 15 и подача циркуляционной воды регулятором 9 в количестве, про" f5 порциональном а.с. Закон пропорцио245 4 нальности мекду 6е н подачей циркуляционной воды монет быть установ-.:; .. лен расчетным или опытным путем, однако для первого приблияения мокно принимать () ° 0 о где at — текущее значение разности с, - с„;

at — значение разности at на о номинальном рекиме;

D,,D - подача циркуляционной воды в котел 1 на номинальном и текущем режимах соответственно.
