Реферат



Устройство относится к области управления производственными процессами и может быть использовано в дискретных системах управления, например ,в угольной и горнорудной промьшшенности . Цель изобретения - упрощение конструкции устройства, что приведет к повышению его надежности . Устройство для управления производственными процессами содержит блок коммутации, элементы И-НЕ, блок памяти, элемент ИЛИ, дешифратор, блок вьшода, блок таймеров и блок управления. За счет ввода в устройство дешифратора и блока коммутации, которые при изменении свярей в устройстве позволили значительно уменьшить количество разрядов второго блока памяти (постоянного запоминающего устройства), сократилось коли чество элементов И-НЕ, ШШ-НЕ. i2 ил. (Л IsD СД 4 4;: 00 00

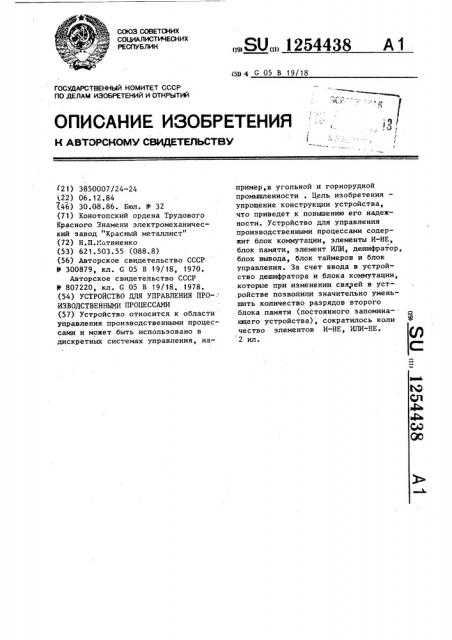

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (59 4 G 05 В 19/18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ 1

«

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

121) 3850007/24-24 22) 06. 12.84 (46) 30,08.86. Бюл. N 32 (71) Конотопский ордена Трудового

Красного Знамени электромеханичесКий завод "Красный металлист" (72) Н.П.Матвиенко (53) 621.503.55 (088.8) (56) Авторское свидетельство СССР

У 300879, кл. G 05 В 19/ 18, 1970.

Авторское свидетельство СССР

М 807220, кл. G 05 В 19/18, 1978. (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ПРО-

ИЗВОДСТВЕННЫМИ ПРОЦЕССАИИ (57) Устройство относится к области управления производственными процессами и может быть использовано в дискретных системах управления, на.80«1254438 А1 пример,в угольной и горнорудной промьппленности . Цель изобретения— упрощение конструкции устройства, что приведет к повышению его надежности. Устройство для управления производственными процессами содержит блок коммутации, элементы И-НЕ, блок памяти, элемент ИЛИ, дешифратор, блок вывода, блок таймеров и блок управления. За счет ввода в устройство дешифратора и блока коммутации, которые при изменении связей в устройстве позволили значительно уменьшить количество разрядов второго блока памяти (постоянного запоминающего устройства), сократилось коли чество элементов И-НЕ, ИЛИ-НЕ. . 2 ил.

1254438

Изобретение относится к устройствам для управления производственными процессами и может быть использовано в дискретных системах управления, например, в угольной и горнорудной промьпплеиности (управление гидротранспортом шахты, шахтным рельсовым транспортом, водоотливными установками и т.д.).

Цель изобретения — упрощение конструкции устройства, что приведет к повышению его надежности.

На фиг. 1 приведена схема устройства; на фиг ° 2 — схема блока управления; на фиг. 3 - временная диаграм ма работы блока управления.

Устройство содержит блок 1 коммутации, элемент И-НЕ 2, элемент И-HE . 3, блок 4 памяти, триггер 5, блок 6 управления, элементы И-НЕ 7 и 8,элемент ИЛИ 9, дешифратор 10, блок 11 вывода, второй блок 12 памяти и блок

13 таймеров.

Блок управленйя 6 состоит из генератора 14 импульсов, двух RS-триггеров 15 и 16, элемента И 17 и элемент

И-НЕ 18.

Второй вход блока 11 соединен с четвертым выходом блока управления

6. Блок 1 коммутации представляет собой мультиплексор, например, выполненный на микросхеме К155КП7. Блок вывода информации состоит из нескольких самостоятельных выходных каналов, осуществляющих управление механизмами технологического объекта по командам, поступающим через дешифратор 10 с::.-. первого блока 4 памяти при наличии сигнала с элемента ИЛИ 9. Второй блок памяти 12 состоит иэ нескольких RSтриггеров, включение и отключение которых производится по командам,поступающим через дешифратор 10 с первого блока 4 памяти при наличии сигнала с элемента ИЛИ 9. Блок таймеров

13 состоит из нескольких элементов задержки, включение и отключение которой производится с помощью НЯ-триггера по командам, поступающим через дешифратор 10 с первого блока 4 памяти при наличии сигнала с элемента

ИЛИ 9. Первый блок 4 памяти представляет собой постоянное запоминающее устройство, включающее накопитель .и усилители считывания. Накопитель мож т иметь любое исполнение, например, выполнен на ферритовых Ш-сердеч никах и т.п.

1 1

40

55 которому необходимо занести информацию.

l0

Устройство работает следующим образом.

Начальное состояние элементов памяти в схеме устройства следующее: на выходе триггера 5, связанном с элементом И-НЕ 7, присутствует сигнал " 1", а на выходе, связанном с элементом И-НЕ 8 — сигнал "0", на выход второго элемента 12 памятисигнал "0", на выходе элемента памяти блока 13 таймеров — сигнал "0".

Начальные состояния элементов памяти задаются автоматически с помощью схем их автоматической установки при подаче на устройство напряжения источника питания.

Блок 6 управления устройства работает следующим образом.

В исходном положении все счетные триггеры устройства находятся в нулевом состоянии. Первый счетный триггер

15 вырабатывает сигналы (точка 8 ), поступающие на первый блок 4 памяти— постоянное запоминающее устройство (ПЗУ).

С помощью сигналов первого 15 и второго 16 счетного триггеров, а также генератора 14 импульсов на элементах И 17 и И-НЕ 18 блока 6 управления формируется сигнал разрешения занесения информации в блоки 11 вывода, второй блок 12 памяти и блока 13 таймеров (точка ) и сигнал установки триггера 5 в исходное состояние (точка е ).

Считывание программы с первого блока 4 памяти производится по сигналу с блока 6 управления (точка б ).

Каждый такт работы устройства условно разделен, например, на четыре подтакта. На первом подтакте может программироваться обработка прямых, а на втором — инверсных значений входных переменных. На третьем подтакте программируется занесение результата выполнения операции "Коньюнкция" (элемент И-НЕ 7) или опера" ции "Дизъюнкция" (элемент И-НЕ 8) над всеми входными переменными в блок 11 вывода, второй блок 12 памяти и блок 13 таймеров путем подачи. на входы дешифратора 10 двоичного кода программы первого блока 4 памяти, который определяет адрес, по

Четвертый подтакт работы устройс; ства используется для формирования l254438 сигнала установки триггера 5 в исходное состояние. Например, на втором такте работы устройства запрограммировано включение второго блока

12 памяти, а на десятом его отключение при выполнении каких-то разных логических условий, которые программируются на входе согласно алгоритму работы устройства. Если первое условие выполнилось, то происходит 1О включение второго блока 12 памяти.

При выполнении второго логического условия, которое соответствует алгоритму работы устройства, происходит выключение RS-триггера второго 15 блока 12 памяти.

На элементах И-НЕ 2 или 3 с помощью блока 1 коммутации последовательно во времени поступают переменные А, р, ь . Выбор требуемой пе- 20 ременной производится с помощью сигналов программы, поступающих с первого блока 4 памяти на вход блока коммутации.

Прямое значение переменной посту- 25 пает на элемент И-НЕ 2, а инверсное— на элемент И-HE 3. Данные значения переменных обрабатываются на указанных элементах с помощью сигналов программы, поступающих с первого 30 блока 4 памяти.

При выполненииоперации "Дизъюнк-ция" над переменной программирование ее осуществляется таким образом,чтобы значение программы совпадало со значением переменной, а при выполнении операции "Конъюнкция" — было противоположно ей.

Программирование дизъюнкции и

40 конъюнкции входных переменных, по. ступающих через блок 1 коммутации, производится на элементах И-НЕ 2 и

3 с помощью сигналов программы первого блока 4 памяти, которые поступают на другие входы указанных элементов.

Данные сигналы являются программными и принимают логические значения "0" или "1".Привыполнении операции Дизь-юнкция" над прямым значением входной ,переменной на вход элемента И-НЕ 2 с о первого блока 4 памяти поступает сигнал "1", а на элемент И-НЕ 3 — сигнал "0". При выполнении операции, "Дизъюнкция" над инверсным значением входной переменной на вход элемента

И-НЕ 3 с первого блока 4 памяти поступает сигнал "1", а на элемент И-НЕ .2 — сигнал "0". При выполнении операции "Конъюнкция над прямым значением входной переменной на вход элемента И-НЕ 2 с первого блока 4 памяти поступает сигнал "0", а на элемент

И-HE 3 — сигнал "1". При выполнении операции "Конъюнкция" над инверсным значением входной переменной на вход элемента И-НЕ 3 с первого блока 4 памяти поступает сигнал "0", а на элемент И-НЕ 2 — сигнал "1".

Так, при выполнении операции

"Дизъюнкция" над входными переменными Й, р,, которые последовательно во времени поступают на элементы И-НЕ 2 и 3, происходит срабатывание триггера 5, если произошло совпадение ожидаемой переменной функции с программным значением сигнала.

В конце такта работы устройства по сигналу разрешения обработки выходных переменных, поступающего с блока

6 управления на элементы И-НЕ 7 и 8, производится программирование операции "Дизъюнкция" на элементе И-НЕ 8 с помощью сигналов программы первого блока 4 памяти. При наличии в триггере 5 информации о выполнении операции "Дизъюнкция" над переменными А » с его выхода на элемент И-НЕ

8 поступает разрешение на выполнение операции "Дизъюнкция" над входными переменными. Если происходит выполнение операции "Дизъюнкция",над входными переменными на элементе И-HE 8, то с его выхода поступает разрешающий сигнал через элемент ИЛИ 9 на дешифратор 10. Занесение результата выполнения операции 1Дизъюнкция" В блок 11 вывода или второй блок 12 памяти, или блок 13 таймеров производится с помощью выходных сигналов дешифратора 10. Адрес, по которому необходимо занести информацию, определяется с помощью кода входных сигналов дешифратора 10, поступающего с первого блока 4 памяти согласно программе работы устройства, После занесения информации с триггера 5 в блок 11 вывода или второй блок 12 памяти, или блок 13 таймеров триггер 5 по сигналу блока 6 управления возвращается в исходное состояние и устройство переходит к второму такту работы. При переходе устройства на второй такт работы с выхода блока 6 управления на элементы И-НЕ 7 и 8 поступает запрещающий сигнал на время выполнения, например, операции

% 12

"Конъюнкция"над входнымипеременными

А„,р, .Программирование последовательно поступающихвходных переменных

А,р,ь с блока1 коммутациина элементах И"НЕ 2 и 3 производитсятаким обра-. зом, чтобы значение программы было противоположно значению переменной.

При выполнении операции "Конъюнкция" над всеми требуемыми входными переменными не приводит к срабатыванию триггера 5, т.е. он находится в нулевом состоянии.

В конце такта работы устройства на элементы И-НЕ 7 и 8 с блока 6 управления поступает сигнал разрешения занесения информации с триггера

5 в блок 1 1 вывода, второй блок 12 памяти или блок 13 таймеров. В это время производится программирование занесения выполнения операции "Коньюнкция" на элементе И-НЕ 7 в блок 11 вывода, блок 13 таймеров или второй блок 12 памяти с помощью сигнала первого блока 4 памяти. При нахождении триггера 5 в нулевом состоянии с второго его выхода на элемент И-НЕ

7 поступает разрешающий сигнал. Элемент И-НЕ 7 выдает разрешающий сигнал через элемент ИЛИ 9 на вход дешифратора 10. Занесение результата выполнения операции "Конъюнкция" в блок 11 вывода, второй блок 12 памяти или блок 13 таймеров производится с помощью выходных сигналов дешифратора 10. Адрес, по которому не- обходимо занести информацию, определяется с помощью кода входных сигналов дешифратора 10, который согласно программе работы устройства поступает с первого блока 4 памяти.

Такое построение устройства на

32 входа А, 32 выхода и 16 обратных связей р требует 16 разрядов первого блока памяти (против 96 в прототипе) и позволяет уменьшить множество элементов Ц-НЕ, ИЛИ-НЕ, 54438 6 а также связей между ними, что приводит к упрощению устройства, а следовательно, и к повышению его надежности.

Формула изобретения

tS

Устройство для управления производственными процессами, содержащее блок управления, подключенный первым выходом к первому входу первого блока памяти, блок вывода, второй блок памяти, блок таймеров, первые элементы И-НЕ, первые входы которых подключены к первым выходам первого блока памяти, а выходы — к первым входам триггера, второй вход которого соединен с вторым выходом блока управления, а также вторые элементы

И-НЕ и элемент ИЛИ, о т л и ч а ю— щ е е с я тем, что, с целью упрощения конструкции устройства, в него введены дешифратор и блок коммутации, прямой и инверсный выходы которого соединен с вторыми входами первых элементов И-НЕ, управляющие входы - с управляющими выходами первого блока памяти, третьи выходы которого подключены к первым входам дешифратора, четвертые выходы — к первым входам вторых элементов И-НЕ, соединенных вторыми входами с третьим выходом блока управления, выходами через элемент ИЛИ вЂ” с вторым входом дешифратора, первые выходы которого подключены через блок таймеров к первому входу блока коммутации, второй вход которого через второй блок памяти соединен с вторыми выходами дешифратора, подключенного третьим выходом к первому входу блока вывода, второй вход которого соединен с четвертым выходом блока управления,. выходы триггера соединены с третьими входами вторых элементов

И-HE.

1254438 д

Е
