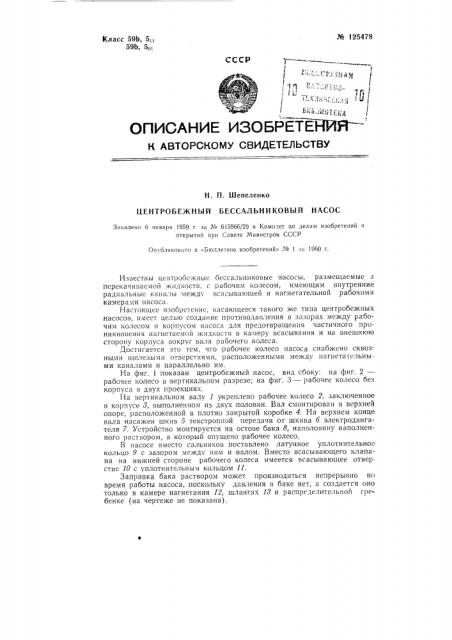

Реферат



Класс 59Ь, 5„

59Ь, 5в, Ж 125478

СССР

:. (- ;:. (1 Д А

:1 31; ":. 11 Г1,9 .. Q %AU!!i „

-""--" 1ИА описана vlsoBpETTEE —

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. П. Шепелеико

ЦЕНТРОБЕЖНЫЙ БЕССАЛЪНИКОВЫЙ НАСОС

Зая влено 6 января 1959 г. за Ле 615966/29 в Комитет по делам изобретений и открытий прн Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М - 1 за 1960 г.

Известны центробежные бессальниковые насосы, размегцаемые з перекачиваемой жидкости, с рабочим колесом, имеющим внутренние радиальные каналы между всасывающей и нагнетательной рабочими камерами насоса.

Настоящее изобретение, касающееся такого же типа центробежных насосов, имеет целью создание противодавления в зазорах между рабочим колесом и корпусом насоса для предотвращения частичного проникновения нагнетаемой жидкости в камеру всасывания и на внешнюю сторону корпуса вокруг вала рабочего колеса.

Достигается это тем, что рабочее колесо насоса снабжено сквозными щелезыми отверстиями, расположенными между нагнетательными каналами и параллельно им.

На фиг. 1 показан центробежный насос, вид сбоку: на фиг. 2— рабочее колесо в вертикальном разрезе; на фиг. 3 — рабочее колесо без корпуса в двух проекциях.

На вертикальном валу 1 укреплено рабочее колесо 2, заключенное в корпусе 8, выполненном из двух половин. Вал смонтирован в верхней опоре, расположенной в плотно закрытой коробке 4. На верхнем конце вала насажен шкив 5 текстропной передачи от шкива 6 электродвигателя 7. Устройство монтируется на остове бака 8, наполовину наполненного раствором, в который опущено рабочее колесо.

В насосе вместо сальников поставлено латунное уплотнительное кольцо 9 с зазором между ним и валом. Вместо всасывающего клапана на нижней стороне рабочего колеса имеется всасывающее отверстие 10 с уплотнительным кольцом 11.

Заправка бака раствором может производиться непрерывно во время работы насоса, поскольку давления в баке нет, а создается оно только в камере нагнетания 12, шлангах 18 и распределительной гребенке (на чертеже не показана). № 125478

Рабочее колесо снабжено сквозными щелевыми отверстиями 14, расположенными между нагнетательными каналами 15 и параллельно им. Эти щелевые отверстия создают противодавление в зазорах между рабочим колесом и корпусом насоса.

Предмет изобретения

Центробежный бессальниковый насос, размещаемый в перекачиваемой жидкости, с рабочим колесом, имеющим внутренние радиальные каналы между всасывающей и нагнетательной рабочими камерами насоса, отлич а ю щи йс я тем, что, с целью создания противодавления в зазорах между рабочим колесом и корпусом насоса для предотвращения частичного проникновения нагнетаемой жидкости в камеру всасывания и на внешнюю сторону корпуса вокруг вала рабочего;колеса, последнее снабжено сквозными щелевыми отверстиями, расположенными между нагнетательными каналами и параллельно им.
