X 12550

Класс 74 а, 6

ПЛТ1ЛТ ЛЯ ИЗОБР Т ЛИГ

ОПИСАНИЕ кнопки для электрического звонка.

К патенту А. M. Мосягина, заявленному 29 декабря 1928 года (заяв. свид. № 37807), 0 выдаче патента опубликовано 31 декабря 1929 года. Действие патента распространяется на 15 лет от 31 декабря 1299 года.

Предмет патента.

Фиг. У, Тип. @Печатный Труд».

Предлагаемое изобретение касается кнопки для электрического звонка и имеет целью подачу сигнала при отвинчивании ее крышки путем соединения при ее повороте контактным мостиком неподвижно укрепленных контактов кнопки.

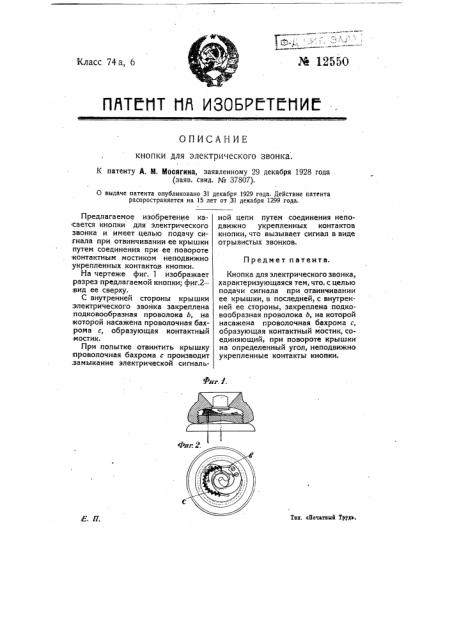

На чертеже фиг. 1 изображает разрез предлагаемой кнопки; фиг.2— вид ее сверху.

С внутренней стороны крышки электрического звонка закреплена подковообразная проволока Ь, на

;которой насажена проволочная бахрома с, образующая контактный мостик.

При попытке отвинтить крышку проволочная бахрома с производит замыкание электрической сигнальной цепи путем соединения неподвижно укрепленных контактов кнопки, что вызывает сигнал в виде отрывистых звонков.

Кнопка для электрического звонка, характеризующаяся тем, что, с целью подачи сигнала при отвинчивании ее крышки, в последней, с внутренней ее стороны, закреплена подковообразная проволока b, на которой насажена проволочная бахрома с, образующая контактный мостик, соединяющий, при повороте крышки на определенный угол, неподвижно укрепленные контакты кнопки.
