K 125503

Класс 80а, 49

81е, 134

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П. К. Симоненко

ДОЗАТОР К БУНКЕРУ ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ

Заявлено июня !959 г. за № 629929/29 в Комитет по делам изобретений и открытий при Совете Л!инистров СССР

Опубликовано в «Бюлле"ене изо<>ретений» № 1 за !960 г.

Известные дозаторы к бункерам для сыпучих материалов, выполненные в виде вибролотка, установленного под нижним отверстием бункера, на упругих подвесках в виде пружин или резино-шайбовых амортизаторах, не обеспечивают устранения рассыпания и пыления материала при выгрузке его из бункера.

В описываемом дозаторе этот недостаток устранен.

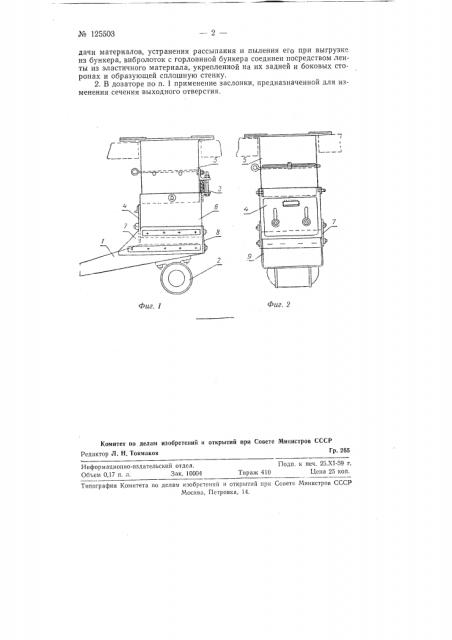

Достигается это присоединением вибролотка к горловине бункера с помощью ленты из эластичного материала, укрепленной на их задней и боковых сторонах и образующей сплошную стенку, На фиг. 1 изображен дозатор вид сбоку; на фиг. 2 — то же, вид спереди.

Дозатор к бункеру для сыпучих материалов устанавливается под выходным отверстием бункера и представляет собой лоток 1 с прикрепленным к нему вибратором 2; угол наклона лотка регулируется болтами 8.

Подача материала из вибролотка регулируется заслонкой 4, изменяющей сечение выходного отверстия.

Лоток соединен с горловиной бункера 5 через переходную коробку б при помощи ленты 7, изготовленной из эластичного материала. Лента укреплена на задней 8 и боковых 9 сторонах и образует сплошную стенку

Предмет изобретения

1. Дозатор к бункеру для сыпучих материалов, выполненный в виде вибролотка, установленного на упругих подвесках под нижним отверстием бункера, отл и ч а юшийся тем, что, с целью равномерной по№ 125503 дачи материалов, устранения рассыпания и пыления его при выгрузке из бункера, вибролоток с горловиной бункера соединен посредством ленты из эластичного материала, укрепленной на их задней и боковых сторонах и образующей сплошную стенку.

2. В дозаторе по п. 1 применение заслонки, предназначенной для изменения сечения выходного отверстия.

Фиг. 1

Фиг. 2
