СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„3255168 А1 дц 4 В 0,1 D 35/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMV СВИДЕТЕЛЬСТВУ

Фиг. Р

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3862341/23-26 (22) 06.03.85 (46) 07.09.,86. Бюл. Ф 33 (72) В.М.Корягин (53) 66.067.34(088.8) (56) Авторское свидетельство СССР

У 528103, кл. В 01 D 35/00, 1971. (54)(57) ФИЛЬТР, содержащий корпус, фильтрующий элемент, головку с входным и выходным отверстиями, устроиство для перекрытия отверстия, выполненное в виде конического отсекателя с входным и выходным каналами, о тл и ч а ю шийся тем, что, с целью сокращения потерь рабочей япщкости при замене фильтрующего элемента и повьппения удобства эксплуатации, головка фильтра выполнена с двумя диаметрально расположенными сливными отверстиями.

1255168

ВНИИПИ Заказ 4739/5

Тираж 663

Подписное

Произв.-полигр, пр-тие, г. Ужгород, ул. Проектная, 4

Изобретение относится к области фильтрования, а именно к жидкостным фильтрам, и может быть использовано в гидросистемах различных машин.

Цель изобретения — сокращение потерь рабочей жидкости при замене фильтрующего элемента и повышение удобства эксплуатации.

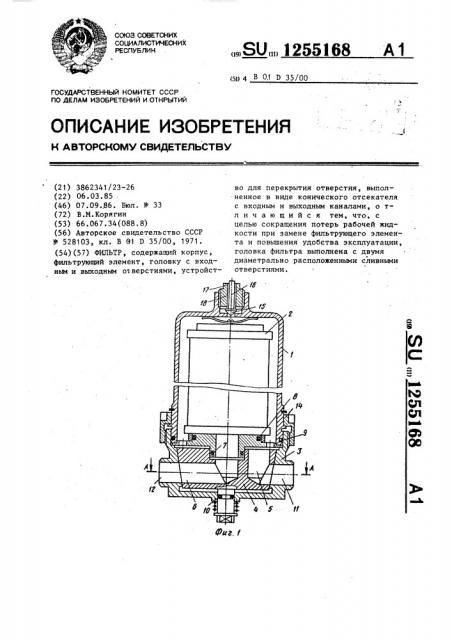

На фиг. 1 изображен предлагаемый фильтр, общий вид; на фиг. 2 — раэ- 10 рез А-А на фиг. 1.

Фильтр состоит из схемного корпуса 1, внутри которого размещается фильтрующий элемент 2, головки 3 с установленным в ней коническим отсе- 15 кателем 4. Конический отсекатель 4 имеет входной 5 и выходной 6 каналы, уплотнение разъемов фильтра .производится с помощью резиновых уплотни". тельных колец 7-10. В головке 3 ° 20 фильтра для подключения к гидросистеме выполнены входные 11 и выходные 12 отверстия, и два диаметрально расположенные сливные отверстия 13. Корпус фильтра крепится на головке 3 с помощью накидной гайки 14 и имеет в своей верхней части воздушный клапан 15.

Воздушныи клапан состоит из запирающего конуса со штоком 16 и нажимного винта 17 с центральным отверстием 18. З0

Между штоком клапана 15 и отверстием в винте 17 имеется зазор для прохода воздуха при открытии клапана 15.

Фильтр работает следующим образом.

Фильтруемая жидкость чеРез вход- 35 ное отверстие 11 и входной канал 5 отсекателя 4 поступает в рабочую полость корпуса 1. Пройдя через фильтрующий элемент 2, очищенная жидкость поступает через выходной канал 6 отсекателя 4 в выходное отверстие 12, а потом в систему. При замене фильтрующего элемента 2 поворачивают за хвостовик конический отсекатель 4 в любом направлении на 90 . При этом входное 11 и выходное 12 отверстия головки перекрываются коническим отсекателем 4, предотвращая слив жидкости из системы, а рабочая полость корпуса 1 фильтра и внутренняя полость фильтрующего элемента 2 сообщаются через каналы 5 и 6 отсекателя со сливными отверстиями 13 в головке фильтра для слива жидкости в специальную емкость, например в бак гидросистемы. Для ускорения слива жидкости из внутренних полостей фильтра следует приоткрыть воздушный клапан

15, т.е. отвернуть винт 17, соединив тем самым внутреннюю полость фильтра с атмосферой через центральное отверстие 18 винта 17. Кроме того, воздушный клапан 15 служит для удаления воздуха из гидросистемы при заполнении корпуса 1 рабочей жидкостью после замены фильтрующего элемента 2.

Предлагаемый фильтр, имеющий корпус с воздушным клапаном, установленный на головке над каналами конического отсекателя, позволяет сливать рабочую жидкость из его внутренних полостей перед заменой фильтрующего элемента, что повышает удобство эксплуатации и снижает потери рабочей жидкости,
