Способ защиты высоковольтных изоляторов электрофильтров от электрических пробоев

Способ защиты высоковольтных изоляторов электрофильтров от электрических пробоев

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„.SU„„55212 (sg 4 В 03 С 3/66

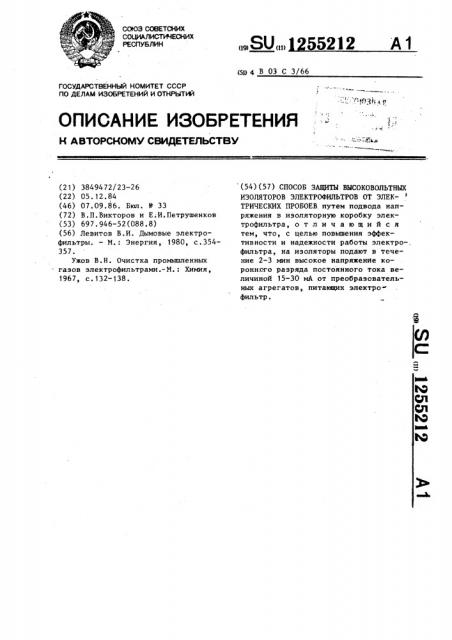

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTKPblT

К А BTOPCHOMY СВИ4ЕТЕЛЬСТВУ (21) 3849472/23-26 (22) 05. 12.84 (46) 07.09.86. Бюл. N- 33 (72) В.П.Викторов и Е.И.Петрушенков (53) 697.946-52(088.8) (56) Левитов В.И. Дымовые электрофильтры. — М.: Энергия, 1980, с.354357.

Ужов В.Н. Очистка промьппленных газов электрофильтрами.-М.: Химия, 1967, с. 132-138. (54)(57) СПОСОБ ЗАЩИТЫ ВЫСОКОВОЛЬТНЫХ

ИЗОЛЯТОРОВ ЭЛЕКТРОФИЛЬТРОВ ОТ ЭЛЕКТРИЧЕСКИХ ПРОБОЕВ. путем подвода напряжения в изоляторную коробку электрофильтра, отличающийся тем, что, с целью повышения эффективности и надежности работы электро-, фильтра, на изоляторы подают в течение 2-3 мин высокое напряжение коронн;ого разряда постоянного тока величиной 15-30 мА от преобразовательных агрегатов, питающих электро" фильтр.

Составитель В.Нагорный

Техред И.Верее Корректор Т.Колб

Редактор Г.Волкова

Заказ 4744/8 Тираж 514 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035,, Иосква, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4

1 1

Изобретение относится к процессам очистки газов с помощью электрофильтров и может применяться в различных отраслях промышленности, где используются электрофильтры.

Цель изобретения — повышение эф— фективности и надежности работы эле трофильтра за счет устранения электрического пробоя изоляторов при выпадении влаги на их поверх-. ности.

Способ осуществляется следующим образом.

Высокое напряжение от преобразовательного агрегата, установленного вне электрофильтра, с помощью прибора управления агрегатом подают через шину и высоковольтный изолятор в электрофильтр. При этом с помощью прибороуправления поднимают напряже255212 2 ние до величины начала коронного разряда, устанавливают ток короны в пределах 15 — 30 мА и выдерживают не менее 2-3 мин. В течение этого вре5 мени происходит высушивание высоковольтных изоляторов. После сушки изоляторы могут работать в рабочем режиме электрофильтра, который устанавливают включением агрегата на ав1О томатическую работу. Ток короны препятствует попаданию влаги на поверхность изоляторов и пробоя их не происходит.

Предлагаемый способ повышает эф15 фективность и надежность работы электрофильтров, так как не требуется их остановка для замены изоляторов в случае их пробоя. Кроме того, отпадает необходимость в установке дополнительного электрооборудования.
