СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU „„1255217

А1 (gg 4 В 04 С 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTOPCHOIVIV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3856365/23-26 (22) 20. 12. 84 (46) 07. 09. 86. Бюл. № 33 (72) И.E.Òîðãîâèöêàÿ (53) 62 1.928.37(088 .8) (56) Патент CIIIA ¹ 4141705, кл. 55-394, 1973.

Патент США 2432757, кл. 55-263, 1945. (54) (57) ЦИКЛОН, содержащий корпус, входной и разгрузочный патрубки,i выхлопную трубу, ребра, закрепленные по периметру внутренней поверхности корпуса и внешней поверхности выхлопной трубы, о т л и ч а ю щ и й— с я тем, что, с целью повышения срока службы, эффективности очистки газа и степени измельчения частиц, каждое ребро установлено наклонно по ходу потока с перекрытием закрепленной кромки соседнего ребра.

ЩкZ

Составитель Л. Титов

Техред И.Верес Корректор А.Зимокосов

;Редактор Г.Волкова

Подписное комитета СССР и открытий

Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4

12552

Изобретение относится к устройствам для отделения от газообразной среды взвешенных частиц сухой пыли, образующейся в различных помольных и дробильных установках и при транспортировании сыпучих материалов, а также летучей золы, и может быть использовано во многих отраслях народного хозяйства.

Цель изобретения — повышение сро- 10 ка службы, эффективности очистки газа и степени измельчения частиц.

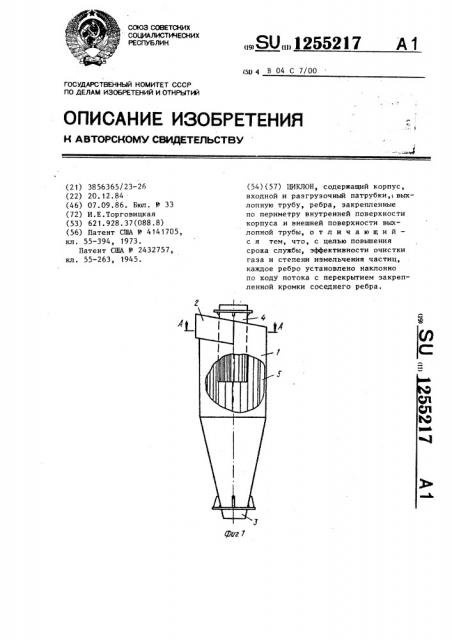

На фиг.1 представлен циклон, об— щий вид; на фиг.2 — сечение А-A на фиг. 1. 1S

Циклон содержит корпус I, входной 2 и разгрузочный 3 патрубки, выхлопную трубу 4, ребра 5. Ребра закреплены по периметру внутренней 20 поверхности корпуса и внешней поверх- ности выхлопной трубы и выполнены с наклоном по ходу потока с перекрытием закрепленной кромки соседнего ребра. 25

Циклон работает следующим образом.

Запыленный газовый поток входит в циклон через тангенциально располоЗаказ 4744/8 Тираж 517

ВНИИПИ Государственного по делам изобретений

113035, Москва, Ж-35, 17 2 женный патрубок 2 и приобретает вращательное движение, вследствие чего твердые частицы силой инерции прижимаются к ребрам 5, разбиваются, затормаживаются и опускаются, в нижнюю часть аппарата. В центральной зоне циклона газовый поток, освобожденный от пыли, поднимается по внутренней восходящей спирали вверх и удаляется через выхлопную трубу.

Расположение ребер в циклоне согласно изобретению обеспечивает, например, при производстве перлитов повышение срока службы циклона по сравнению с циклоном ЦН-II в 5

10 раз, увеличение эффективности очистки на 28% и доизмельчение частиц перлита.

Данный результат достигается вследствие того, что ребра предохраняют корпус циклона от нстирания, многократно отбрасывают частицы от выхлопной трубы и корпуса, т.е. препятствуют их проникновению в выхлопную трубу и способствуют их столкновениям. Отсутствие "наложения" проекций ребер приводит к быстрому износу корпуса.
