Устройство для формовки спиральношовных труб

Устройство для формовки спиральношовных труб

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51! 4 В 2! С 37/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А BTOPGHOMY СВИДЕТЕЛЬСТВУ (21) 3820!21/25-27 (22) 07.12.84 (46) 07.09.86. Бюл. У 33 (71) Всесоюзный ордена Ленина научно-исследовательский и проектно-, конструкторский институт металлургического машиностроения (72) В.М.Ванинский и В.A.Âåðäåðåâский (53) 621.771.28(088.8) (56) Авторское свидетельство СССР

У 247899, кл. В 21 С 37/12, 15.05.68.

„„SU„„1255234 А 1 (54)(57) УСТРОЙСТВО ДЛЯ ФОРМОВКИ

CIIHPAJIbH0m0BHbE ТРУБ, содержащее втулку с прорезью для задачи в нее исходной полосы, о т л и ч а ю щ е— е с я тем, что, с целью повышения качества формовки, заходный участок втулки выполнен коническим с ввршиной конуса, обращенной к цилиндрическому участку, и с изменяющимся по высоте уступом в зоне Сопряжения конического и цилиндрического участков.

125

Составитель С,Никулина

Редактор Г.Волкова Техред Л.C=::ððþKîâà Корректор А. Зимокосов

Заказ 474б/9 Тираж 783 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, >К-35, Раушская наб.„ д. 4/5

Производственно- к ли рнфическое предприятие, и . Ужгород, ул. П1нн.ктнал, 4

Изобретение относится к трубному производству, точнее к изготовлению сварных труб, и наиболее эффективно может быть использовано при изготовлении спиральношовных труб внахлест.

Целью изобретения является повышение качества формовки.

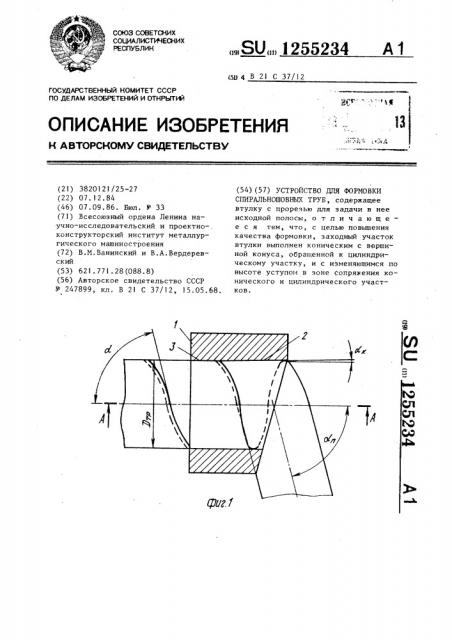

На фиг.1 изображена схема устройства для формовки спиральношовных труб; на фиг.2 — разрез А-.А на фиг.l.

Устройство содержит втулку 1 с прорезью для задачи в нее исходной полосы, с заходным коническим участком 2 и цилиндрическим участком 3.

Вершина конуса эаходного участка обращена к цилиндрическому участку и в зоне сопряжения последних выполнен изменяющийся по высоте уступ 4.

Устройство работает следующим образом.

Исходная полоса под углом с, меньшим угла с формовки задается через прорезь по заходному коническому участку н формуется в трубу по ко.нусу, постепенно переходящему в цилиндрическую втулку. На цилиндричес5234 2 ком участке происходит калибровка трубы на заданный диаметр D и сварка собранных с перекрытием (фиг.2) кромок полосы и трубы.

При формовке стальной полосы толщиной 2 мм и шириной 500 мм в трубу диаметром 250 мм перекрытие кромок составляет 3-4 мм.

Закон изменения конусности заход.

10 ного участка соответствует закону построения спирали Архимеда. Угол с(стремиться в пределе к углу aL, О

Начальный угол конуса

ck - =2 5 — 15

15 н Э

Устройство для формовки спиральношовных труб по ср,-:.внени: с лучшими образцами аналогичного оборудования позволяет увеличить выпуск гото20 вых труб за с:ет сокращения брака и простоев оборудования, а также повышения надежности в его работе.

Предлагаемое устройство позволяет

25 также повысить качество труб путем обеспечения надежного прижатия свариваемой кромки полосы к кромке сформованного витка трубы,
