ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3726970/25-27 (22) 12.04.84 (46) 07.09.86. Бюл. И 33 (72) Н.И.Лебедев и С.А.Русаков .(53) 621.774.63(088.8) (56) Патент США Р 4220036, кл. В 21 D 7/00, 1980. (54)(57) ПЕРЕНОСНОЙ ТРУБОГИБ, содеР.жащий корпус с рукояткой и соосньми поддерживающим и опорным захватами, по меньшей мере часть рабочей поверх- ности которых имеет цилиндрическую форму, отличающийся тем, что, с целью повьппения качества изогнутых труб и производительности в. стесненных условиях монтажа, корпус выполнен с выемкой, образованной двумя взаимно перпендикулярными плоскостями, одна из которых выполнена проходящей через ось трубогиба, а другая размещена по касательной к цилиндрической рабочей поверхности поддерживающего захвата, цилиндрическая форма рабочей поверхности поддерживающего захвата выполнена на угле

180, а его наружная поверхность вью полнена по спирали Архимеда на указанном угле.

55239

Внутренняя поверхность 8 захватов 3 и 4 покрыта мягким материалом, например, с целью уменьшения трения и исключения повреждения монтируемой трубы 6, Внешняя поверхность 9 корпуса 1 в области захвата 3 выполнена по спирали Архимеда таким образом, чтобы наименьшее утонение выступающей части приходилось на зев трубогиба.

Указанное исполнение облегчает, с одной стороны, захват трубы 6 при ее монтаже, а с другой — обеспечива ет достаточную прочность корпуса 1

15 в его наиболее слабом месте.

1 12

Изобретение относится к обработке металлов давлением, в частности к устройствам для гибки труб.

Целью изобретения является повышение качества изогнутых труб и производительности в стесненных условиях монтажа.

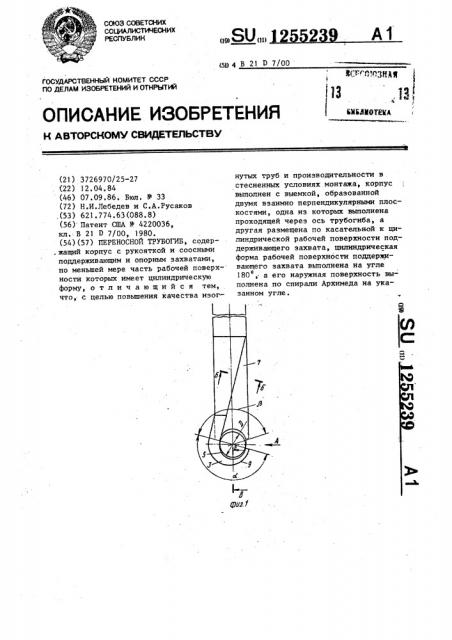

На фиг.1 дан трубогиб, общий вид; на фиг.2 — вид А на фиг.1; на фиг.3— сечение Б-Б на фиг.1; на фиг,4 — сечение В-В на фиг.1; на фиг.5 и 6— примеры использования трубогиба.

Трубогиб содержит корпус 1 и соединенную с ним рукоятку 2. В концевой части корпуса 1 размещены поддерживающий 3 и опорный 4 захваты, прилегающий профиль 5 захвата 3 оформлен частью окружности диаметра D на длине центрального угла, равного 180 а в захвате 4 — на длине дуги в пределах угла Р, равного 120-150, оформлен другой частью окружности D.

Величина диаметра 9 окружности, прилегающей к захватам 3 и 4, выбирается конструктивно — в соответствии с размером монтируемой трубы 6.

Значение угла Р выбирается в зависимости от длины L, на которую разнесены части корпуса 1 с захватами 3 и 4 и которая, в свою очередь, лимитируется минимальным радиусом гибки монтируемой трубы 6.

Рекомендуемые значения угла р приняты для длины, равной полуторадвум диаметрам D монтируемой трубы

6 соответственно.

Для обеспечения прохода трубы 6 в зону захватов 3 и 4 в корпусе 1 предусмотрена выемка 7, одна плоскость которой расположена касательно к рабочей поверхности захвата 3, а другая, перпендикулярная первой, совпадает с, осью корпуса. Профиль захватов 3 и 4 выполнен по р@циусу

Rg в соответствии с минимальным радиусом ибки.

Трубогиб работает следующим образом.

При монтаже трубопроводов, сос20 тоящих из одной или нескольких труб

6, одну из них в нужном месте захватывают трубогибом и, приложив к рукоятке 2 определенное усилие, отгибают в заданном направлении.

Ввиду того, что.захваты 3 и 4 разнесены друг от друга на величину

L = 1,5-2D, гибку трубы 6 ведут за один или несколько переходов.

Предлагаемый трубогиб расширяет

30 технологические возможности за счет того, что позволяет производить частичную или полную гибку трубы в любой плоскости, Применение его уменьшает время на монтаж трубопроводов и, соответственно, облегчает сборку их sa счет того, что неизбежные погрешности изготовления и размещения присое40 динительных элементов монтажник без труда компенсирует подгибкой нужных участков трубы, исключая до минимума демонтаж и возврат ее цеху или участку изготовителю, что в конечном счете значительно повышает производительность сборочных работ.
