Сборный режущий инструмент

Сборный режущий инструмент

Иллюстрации

Показать все

Реферат



Режущий инструмент содержит корпус 1 и размещенные на нем прокладку 2 и режущую пластину 3. В пересекающихся отверстиях 4 и 5 располагается зажимное устройство, состоящее из нажимного элемента б и упругого качающегося винта 9. При вращении винта 9 создается упругое давление на переднюю грань режущей пластины 3 поверхностью 7 нажимного элемента 6. Силы, приложенные к пластине нажимным элементом, совпадают по направлению с силами резания, действующими на пластину, что позволяет сохранить стабильность крепления в условиях изменяющегося температурного режима при обработке с подогревом. 2 ил . W ГчЭ сл ел со сд

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (бд 4 В 23 С 5/08 // В 23 В 27/16

В " ipse% 13 . 13

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н Д BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3881867/25-08 (22) 10.04.85 (46) 07.09.86. Бюл. № 33 (72) А.З.Назипов и Ю.К.Мазурик (53) 621.912.02(088.8) (56) Заявка ФРГ ¹ 2224184, кл. 49 Ь 5/?О, 1972. (54) СБОРНЫЙ РЕЖУЩИЙ ИНСТРУМЕНТ (57) Режущий инструмент содержит корпус 1 и размещенные на нем прокладку 2 и режущую пластину 3. В пересекающихся отверстиях 4 и 5 распоÄÄSUÄÄ 1255305 А 1 лагается зажимное устройство, состоящее из нажимного элемента 6 и упругого качающегося винта 9. При вращении винта 9 создается упругое давление на переднюю грань режущей пластины 3 поверхностью 7 нажимного элемента 6. Силы, приложенные к пластине нажимным элементом, совпадают по направлению с силами резания, действую— щими на пластину, что позволяет сохранить стабильность крепления в условиях изменяющегося температурного режима при обработке с подогревом. 2 ил.

12 1) 30 ) крепежных элементов.

НИИПИ Заказ 4751/12 ТИраж 1001 Подписное

Произв,-полигр. пр-тие, г. Ужгород, ул. Проектная, Изобретение относится к обработке металлов резанием и может быть использовано при проектировании и эксплуатации сборного режущего инструмента.

Цель изобретения — повышение надежности крепления режущей пластины при обработке с подогревом путем компенсации температурных деформаций

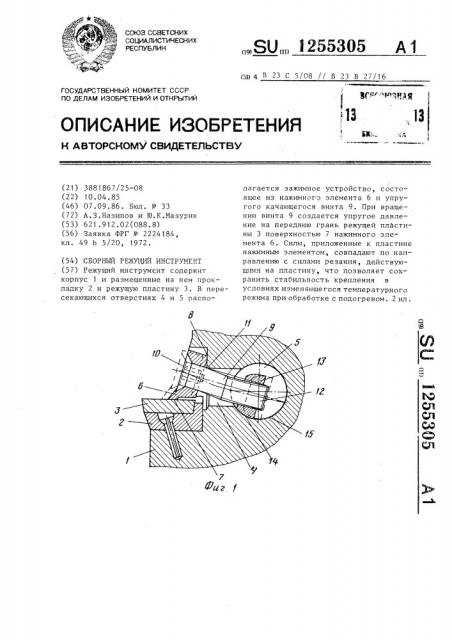

На фиг. 1 изображен сборный режущий инструмент; на фиг. 2 — нажимной элемент, вариант.

Режущий инструмент содержит размещенные в корпусе 1 подкладку и

7 многогранную режущую пластину 3. В корпусе выполнены отверстие 4 и перпендикулярно к нему пересекающееся отверстие 5, в которых размещенс закрепляющее устройство, состоящее из нажимного элемента б., взаимодей-. ствующего своей поверхностью 7 с. пе-. редней гранью режущей пластины 3 и контактирующего ребром 8 с гнездом

Корпуса, и упругого качающегося винта 9 с головкой 10. Упругий качаюцр4йся винт 9 наклонно расположен в отверстии 4 и контактирует с точкой

11 íà его кромке. Резьбовым концом

12 винт 9 соединен с цилиндрическим пальцем 13. ось которого смещена в сторону передней грани пластины и который своей цилиндрической поверхностью 14 взаимодействует с цилиндрической поверхностью 15 отверстия 5.

Закрепление режущей пластины 3 производят следующим образом.

При вращении винт» 9 создается упругое давление нл переднюю Грань режущей пластины 3 с поверхностью 7 нажимного элемента 6. При этом сила

5 трения, возникающая в месте их контакта, способствует прижатию режущей пластины к боковым поверхностям гнезда подкладки 2.

При дальнейшем ввинчивании винта 9 ребро 8 нажимного элемента упирается в дно гнезда корпуса и за счет перемещания пальца 13 по цилиндрической поверхности 1) создается дополнительное усилие, поджимающее режущую плас15 тину к опорным поверхностям. При этом силы, приложенные к пластине, совпадают по направлению с силами, воздействующими на пластину в процессе резания, что позволяет сохранить ста20 бильность крепления к условиях изменяющегося температурного режима при обработке с подогревом.

Формула изобретения

Сборный режущий инструмент, содержаший корпус, режущую пластину, закрепляемую с помощью винта и нажимного элемента, установленного B гнезЗО де корпуса, и пальца, расположенного в цилиндрическом отверстии корпуса, ось которого перпендикулярна оси винта, отличающийся тем, что, с целью повышения надежности крепления режущей пластины при обработке с подогревом, ось пальца смещена относительно цилиндрического отверстия в сторону опорной поверхности гнезда корпуса, а нажимной

40 элемент расположен под углом к гнезду корпуса.
