Реферат



Изобретение относится к металлообработке и может быть использовано при нарезании резьбы метчиками в глухих отверстиях Цель изобретения - повышение стойкости метчика за счет уменьшения крутящего момента при вывинчивании метчика. Метчик включает рабочую часть и хвостовик. На рабочей части выполнена заборная часть. Рабочая часть метчика включает перья, на задней поверхности которых выполнены угловые скосы. Угловые скосы образуют на задних поверхностях перьев задние кромки , которые расположены так, что между задней кромкой и режущей кромкой соответственно на каждом пере образован угол. При вывинчивании метчика в контакт с корнями стружек вступают последовательно не только перо за пером, но и зуб за зубом на каждом пере метчика, поэтому существенно уменьшается крутящий момент вывинчивания, что увеличивает стойкость метчика. 5 ил. to СП Oi со N5 СС

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„S J „„1255323 оп 4 В 23 б 5/06 р -:>**- w A5

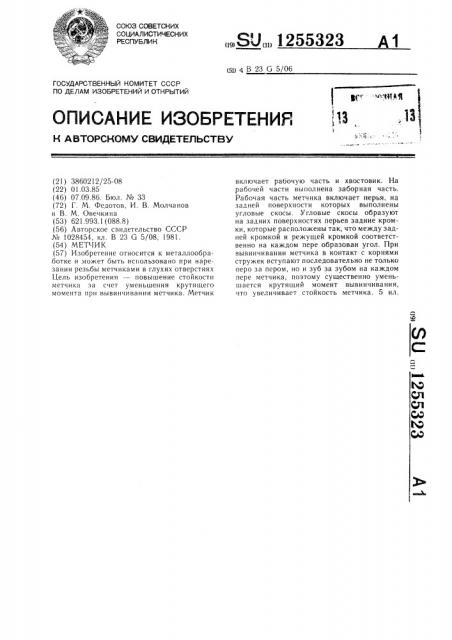

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

, l3

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3860212/25-08 (22) 01.03.85 (46) 07.09.86. Бюл. № 33 (72) Г. М. Федотов, И. В. Молчанов и В. М. Овечкина (53) 621.993.1 (088.8) (56) Авторское свидетельство СССР № 1028454, кл. 8 23 G 5/08, 1981. (54) МЕТЧИК (57) Изобретение относится к металлообработке и может быть использовано при нарезании резьбы метчиками в глухих отверстиях

Цель изобретения — повышение стойкости метчика за счет уменьшения крутящего момента при вывинчивании метчика. Метчик включает рабочую часть и хвостовик. На рабочей части выполнена заборная часть.

Рабочая часть метчика включает перья, на задней поверхности которых выполнены угловые скосы. Угловые скосы образуют на задних поверхностях перьев задние кромки, которые расположены так, что между задней кромкой и режущей кромкой соответственно на каждом пере образован угол. При вывинчивании метчика в контакт с корнями стружек вступают последовательно не только перо за пером, но и зуб за зубом на каждом пере метчика, поэтому существенно уменьшается крутящий момент вывинчивания, что увеличивает стойкость метчика. 5 ил.

1255323

Формула изобретения

25 (t cos ) Z+tgy з1пв

35 где р— ю—

Z—

F„—

/в и—

Изобретение относится к металлообработке и может быть использовано при нарезании резьбы метчиками в глухих отверстиях.

Цель изобретения — повышение стойкости метчика за счет уменьшения крутящего момента при вывинчивании метчика.

На фиг. 1 показан метчик, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3— вид Б на фиг. 2; на фиг. 4 — развертка метчика и схема расположения корней стружек относительно задних кромок перьев метчика в момент начала срезания первым зубом первого пера при реверсе метчика; на фиг. 5 — положение перьев относительно корней стружек при реверсе метчика в момент, когда перо срезает последним зубом корень стружки.

Метчик имеет рабочую часть 1 и хвостовик 2. На рабочей части 1 выполнена заборная часть 3 с углом ср.

Рабочая часть метчика содержит перья

4 — 7, на задней поверхности которых выполнены угловые скосы 8 — 11, образующие на задних поверхностях перьев задние кромки

12 — 15, которые расположены так, что между задней кромкой и режущей кромкой 16 — 19 соответственно на каждом пере образован угол Р.

Величина угла р определяется по формуле

1 =,.rñ,tg ((ая со )

Z+tgy з1пы а угловые скосы по задним поверхностям выполнены таким образом, что ширина перьев по торцу метчика имеет значения F, F

Fa и F4 и определяется по формуле

FÄ = — t n (tg(®yP) — М). где <р — угол заборной части метчика; а — угол подъема стружечной канавки;

Z — количество перьев;

FÄ вЂ” ширина и-ro пера у торца метчика;

F — ширина пера метчика на калибрующей части;

l — длина заборной части метчика;

n — порядковый номер лера: р — угол между режущей кромкой и задней кромкой на пере метчика.

Метчик работает следующим образом.

В результате нарезания резьбы на заданную глубину режущие кромки перьев образуют в отверстии корни стружек на длине, равной длине заборной части метчика.

Например, перо 7 своей режущей кромкой 16 образует каждым зубом, расположенным на кромке, корни стружек 20 — 22. При вывинчивании метчика перо 4, имеющее самую большую ширину у торца Fi, своей задней кромкой первым начинает срезать корни стружек, и за счет того, что режущая и задняя кромки расположены под углом р друг

10 к другу, срезание корней стружек происходит последовательно, т. е. первым срезается корень стружки 20 (фиг. 4), затем 21 и последним 22. Как только срезаны корни стружек

20 — 22, режущая кромка 14 пера 5 (фиг. 4) начинает последовательно срезать корни 5 стружек, образованные режущей кромкой 19 пера 4 и т. д. Таким образом,при вывинчивании метчика B контакт с корнями стружек вступают последовательно не только перо за пером, но и зуб за зубом на каждом пере метчика, поэтому существенно уменьшается крутящий момент вывинчивания, что уменьшает возможность его заклинивания при реверсе, а следовательно, увеличивает надежность метчика.

Метчик, на перьях заборной части которого выполнены угловые скосы, отличаюи1ийея тем, что, с целью повышения его стойкости, скосы выполнены на задней поверхности перьев, при этом угол скоса и ширина перьев у торца метчика определены из следующих математических соотношений

F„= F — l n I tg(o)+P) — tgu)), угол заборной части метчика, град; угол подъема стиральной стружечной канавки, град; количество перьев; ширина и-ro пера у торца метчика, мм; ширина пера метчика на калибрующей части, мм; длина заборной части метчика, мм; порядковый номер пера; угол между режущей кромкой и задней кромкой на пере метчика, град.!

255323

Составитель И. Лихопой

Техред И. Верес Корректор Ч. Черни

Тираж 1001 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор И. Николайчук

Заказ 4756/13

Фиг. z

ЮиР б

Zf
