СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (I9) (II) А1 (SII 4 В 23 q 7/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3861271/25-08 (22) 04.03.85 (46) 07.09.86. Вюл. У 33 (72) И.И. Зарх и И.С. Зарх (53) 62-229.6(088.8) (56) Малов А.Н. Загрузочные устройства для металлорежущих станков.

N. Машиностроение, 1965, с. 204, фиг. 122. (54)(57) ЗАГРУЗОЧНОЕ УСТРОЙСТВО, содержащее магазин,,отсекатель в виде подвижной планки с двумя подпружиненными штифтами, о т л и— ч а ю щ е е с я тем, что, с целью повышения надежности работы устройства, отсекатель снабжен фиксаторами, установленными на магазине перпендикулярно каждому подпружиненному штифту с возможностью взаимодействия с пазом н скошенным упором, которые выполнены соответственно на штифте и планке.

Составитель В. Мещанинов

Редактор И. Николайчук Техред И.Попович корректор А. Зимокосов

Тираж 826 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 4760/16

Производственно-полиграфическое предприятие, r Ужгород, ул. Проектная, 4

12

Изобретение относится к станкостроению и может быть использовано для подачи деталей в металлорежущие станки и сборочные автоматы.

Целью изобретения является повышение надежности работы устройства за счет повышения быстродействия срабатывания отсекателей.

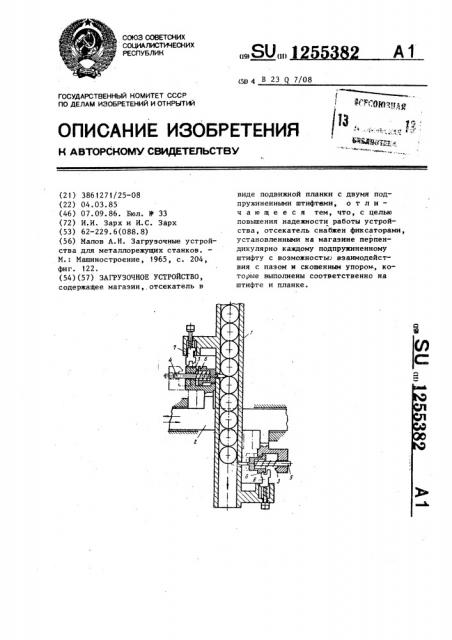

На чертеже изображено предлагаемое устройство, общий вид.

Загрузочное устройство содержит магазин 1, отсекатель в виде подвижной планки 2 со скошенными упорами

3 и двух подпружиненных штифтов

4 и 5, установленных в подвижной планке 2 с возможностью поступательного перемещения, и снабженных пазами 6, и подпружиненные фиксаторы

7 и 8, размещенные на магазине 1 с возможностью взаимодействия с пазами

6 штифтов 4 и 5 и скошенными упорами 3 подвижной планки 2.

Устройство работает следующим образом.

При перемещении подвижной планки

2 вправо верхний штифт 4 остается на месте и не входит в полость магазина 1 до взаимодействия с деталями до тех пор, пока скошенный

55382

3 упор 3 не поднимет фиксатор 7 и не выведет его палец из паза 6 штифта

4 отсекателя. Последний под действием пружины мгновенно "выстрелива5 ет и, войдя в полость магазина 1, отсекает столб деталей от группы деталей, подлежащей выдаче.

В этот же момент нижний штифт 5 отсекателя при начале движения подвижной планки 2 вправо не выходит из полости магазина 1, а задерживается под действием своей пружины до того момента, пока фиксатор 8 не опустится по скошенному упору 3.

Только тогда штифт 5 перемещается вправо под действием подвижной планки 2 и выходит из полости магазина

1, освобождая группу деталей для ее перемещения в зону обработки. При

2О этом палец фиксатора 8 западает в паз 6 штифта. 5, стопоря его и подготавливая к cëeäóþùåìó циклу.

При движении подвижной планки 2 влево нижний штифт 5 отсекателя в указанном порядке перекрывает полость магазина 1, а верхний штифт 4 освобождает столб деталей для его перемещения на нижний штифт 5. Цикл подачи повторяется.
