Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСЩБЛИН

ÄÄSUÄÄ 1255385

gg 4 В 23 Q 11/10 .—". :ЯН) ц g !

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3828670/25-08 (22) 11. 11. 84 (46) 07.09.86. Бюл. У 33 (72) Б.П. Селящев и О.В. Колеватых (53) 621. 9.025. 719(088. 8) (56) Авторское свидетельство СССР

У 214274, кл. В 23 С 5/28, 1968. (54)(57) УСТРОЙСТВО ДЛЯ СМАЗКИ

СТЕРЖНЕВОГО ИНСТРУМЕНТА, содержащее резервуар для смазки, рычаг, закрепленный на нем с возможностью взаимодействия с резервуаром смазывающий элемент и связанную с рычагом тягу, отличающее с я тем, что, с целью повышения качества смазки, оно снабжено предназначенным для закрепления на пиноли шпинделя станка хомутом со штангой, один конец которой, предназначенный для взаимодейСтвия со станиной станка, Ь выполнен регулируемым, а другой шарнирно соединен с рычагом, и пружиной, установленной между одним концом штанги и хомутом, а тяга шарнирно связана с последним.

1255385

Составитель В.Ротницкая

Редактор Н.Данкулич Техред И.Попович Корректор М.Максимишинец

Заказ 4760/16 Тираж 826 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул.Проектная, 4

Изобретение относится к обработке металлов резанием и может быть ис; пользовано в устройствах для смазки стержневого инструмента при работе на станках сверлильного или 5 фрезерного типа при периодическом извлечении инструмента из обрабатываемого канала.

Цель изобретения — повышение качества смазки, I0

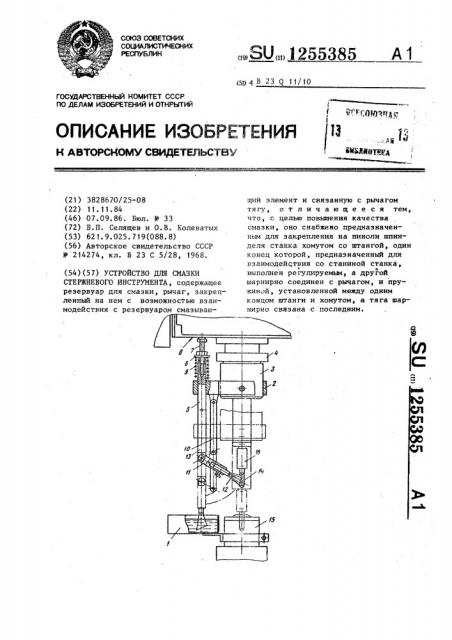

На чертеже изображено предлагаемое устройство.

Устройство содержит резервуар для размещения в нем смазки:, хомут 2, закрепленный на пиноли 3 шпинделя 4 станка, штангу 5, конец 6 которой выполнен регулируемой длины с помощью винта 7, ввернутого в штангу

5 и предназначенного для взаимодействия со станиной 8 станка, причем штанга 5 размещена в хомуте 2 с возможностью осевого перемещений,пружину 9,установленную между хомутом 2 и концом б штанги 5, шарнирно связанную с хомутом 2 тягу 10, рычаг 11 со смазывающим элементом 12 на одном его конце, шарнирно закрепленный на втором конце 13 штанги 5, а средней точкой шарнирно связанный с тягой 10, а смазывающий элемент уста- M новлен с возможностью взаимодействия с стержневым инструментом 14 (например сверлом) и резервуаром

На штанге 5 установлен ограничитель 15 поворота рычага. 35

Устройство работает следующим образом.

Хомут 2 закрепляют на пиноли 3 шпинделя. 4 таким образом, чтобы в момент полного извлечения инструмента 14 из обрабатываемой детали 16 смазывающий элемент 12 взаимодействовал с ним, а в момент обработки отверстия детали 16 он взаимодействовал со смазкой в резервуаре 1. Для этого регулируют с помощью винта 7 длину конца б штанги 5. Во время сверления или обработки отверстия пиноль 3 перемещается, вводя ичструмент 14 в деталь 16, и перемещается хомут 2 с тягой 10, длина которой от хомута 2 до рычага 11 остается постоянной. При этом винт 7 штанги

5 взаимодействует со станиной 8 за счет поджатия его пружиной 9. Длина штанги 5 от хомута уменьшается и рычаг 11 поворачивается, опуская смазывающий элемент 12 в резервуар 1.

Если ход инструмента 14 велик, то хомут 2 упирается в ограничитель 15, рычаг 11 больше не поворачивается и смазывающий элемент 12 опускается в резервуар 1. При извлечении инструмента 14 из детали 16 происходит : увеличение длины штанги 5 от хомута

2 до его конца 13 и рычаг 11 поворачивается, поворачивая смазывающий элемент 12 до соприкосновения его с вращающимся инструментом 14, нанося на него смазку. Если же ход велик, то сначала происходит линейное перемещение смазывающего элемента 12 до упора винта 7 в станину 8, а только потом поворот рычага 11.

Устройство позволяет высококачественно наносить смазку на поверхность инструмента во время каждого его выхода из обрабатываемой детали.
