Корпус центробежного вентилятора

Корпус центробежного вентилятора

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 F 04 D 29/42

1 д

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3687275/25-06 (22) 04.01.84 (46) 07.09.86. Бюл. № 33 (71) Донецкий ордена Трудового Красного

Знамени политехнический институт и Всесоюзный научно-исследовательский, проектноконструкторский и технологический институт электровозостроения (72) В. В. Пак, В. И. Ковалевская, И. В. Скогорев, А. Д. Бондаренко, А. В. Шевченко и В. О. Кубил (53) 621 635(088.8) (56) Авторское свидетельство СССР № 315804, кл. F 04 D 29/42, 1971. (54) (57) 1. КОРПУС ЦЕНТРОБЕЖНОГО

ВЕНТИЛЯТОРА, содержащий спиральную

„„SU„„1255759 А1 обечайку с языком и выходной патрубок, отличающийся тем, что, с целью повышения надежности работы вентилятора на запыленной среде, выходной патрубок снабжен перегородкой, расположенной с противоположной от языка стороны и разделяющей патрубок на пылевой и вентиляционный каналы, причем угловое расстояние между входными кромками языка и перегородки меньше Х/2.

2. Корпус по п. 1, отличающийся тем, что проходное сечение патрубка между входными кромками языка и перегородки имеет постоянную площадь.

3. Корпус по п. 1, отличающийся тем, что входной участок перегородки выполнен поворотным.

1255759

Составитель А. Сафонов

Техред И. Верес Корректор А. Зимокосов

Тираж 586 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор А. Шишкина

Заказ 4798)35

Изобретение относится к вентиляторостроению и касается корпусов центробежных вентиляторов.

Цель изобретения — повышение надежности работы вентилятора на запыленной среде.

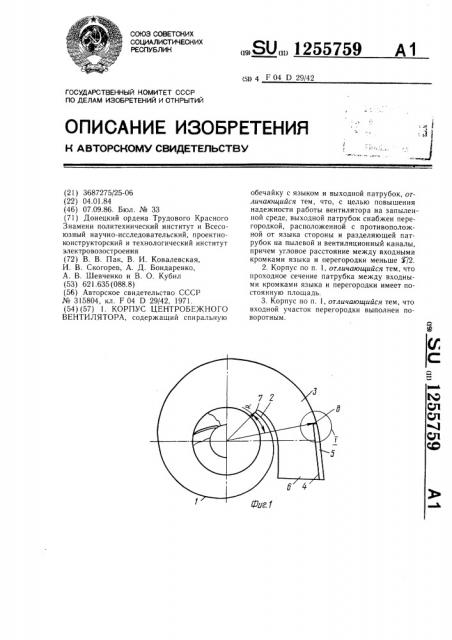

На фиг. 1 изображен корпус центробежного вентилятора; на фиг. 2 — узел 1 на фиг. 1.

Корпус центробежного вентилятора содержит спиральную обечайку 1 с языком 2 и выходной патрубок 3, причем последний снабжен перегородкой 4, расположенной с противоположной от языка 2 стороны и разделяющей патрубок 3 на пылевой 5 и вентиляционный 6 каналы. Угловое расстояние

d-между входными кромками 7 и 8 языка 2 и перегородки 4 меньше 7/2. Проходное сечение патрубка 3 между входными кромками 7 и 8 языка 2 и перегородки 4 имеет постоянную площадь. Входной участок 9 перегородки 4 выполнен поворотным.

При работе на запыленной среде частицы пыли отбрасываются к обечайке 1 корпуса и

10 движутся вдоль нее, попадая в пылевой канал 5 выходного патрубка 3, а затем выбрасываются наружу. Очищенный воздух через вентиляционный канал 6 выходного патрубка 3 поступает в вентиляционную сеть.
