Запорный орган для трубопроводов

Запорный орган для трубопроводов

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„Я0„„1255798 А 1 (Su 4 F 16 К 47/02, F 16 L 55/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

1я

47иг. f

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3748644/25-06 (22) 01.06.84 (46) 07.09.86. Бюл. № 33 (72) Ю. В. Ковалевский и Ю. А. Торцев (53) 621.646 (088.8) (56) Патент США № 4407330, кл. F 16 L 55/04, опублик. 1983.

Профилирование и расчет регулирующих клапанов паровых турбин с улучшенными виброакустическими свойствами: Отчет по НИР./Сб. рефератов НИОКР ВИМИ, уч. № Г 78431, МШ58. 1004. 1979, ч. 3, с. 81, рис. 5.13. (54) (57) ЗАПОРНЫЛ ОРГАН ДЛЯ ТРУБОПРОВОДОВ, содержащий устройство для гашения его колебаний с каналами, сообщающими трубопровод с областью пониженного давления, отличающийся тем, что, с целью уменьшения влияния на запорный орган пульсаций давления потока и повышения технологичности изготовления, устройство выполнено в виде выемки на запорном органе со стороны трубопровода, а каналы выполнены открытыми в выемку.

1255798

Составитель В. Халенкий

Тскред И. Верес Корректор О .1уговая

Тираж 880 Подписное

ВНИИПИ Государственного комитета СССР но делам изобретений и открытий

113035, Москва, Ж--35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор A. П1ишкина

Заказ 4802/37

Изобретение относится к машиностроению и может быть использовано в устройствах для управления потоком среды.

Цель изобретения — уменьшение влияния на запорный орган пульсаций давления потока и повышение технологичности его изготовления.

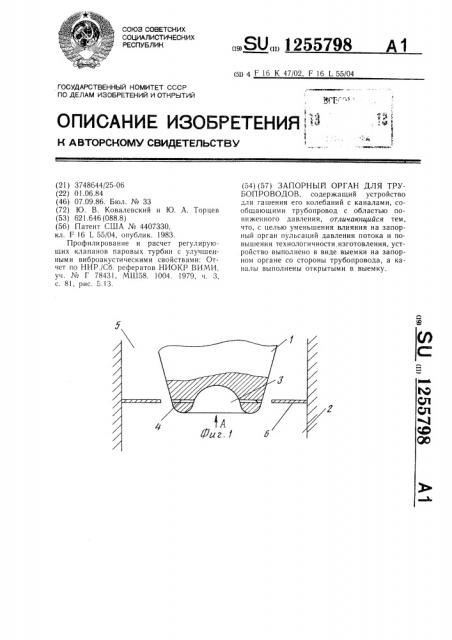

На фиг. 1 представлен запорный орган, вид спереди; на фиг. 2 — вид Л на фиг. 1.

Устройство содержит запорный орган 1, установленный в трубопроводе 2. Запорный орган 1 содержит устройство для гашения колебаний, выполненное в виде выемки 3 с открытыми в нее каналами 4, сообщающими трубопровод 2 с областью 5 пониженного давления, расположенной за седлом 6 по потоку рабочей среды (жидкости или газа).

Запорный орган для трубопроводов работает следующим образом.

Колебания давления рабочей среды в трубопроводе 2 представляют собой чередующиеся зоны повышенного (скачки уплотнения) и пониженного давления (скачки разрежения), которые взаимодействуют с запорным органом 1. В выемке 3 происходит отражение скачка уплотнения (разрежения) в виде скачка разрежения (уплотнения), который взаимодействует с вновь подошедшим скачком давления (разрежения) .

Дополнительный эффект достигается за счет перетекания рабочей среды из выемки 3 в область 5 пониженного давления по каналам 4 или обратно, в зависимости от перепада давлении.
