ДИФФЕРEHЦИАЛЬНЫЙ ПИКОВЫЙ ТРАНСФОРМАТОР

Заявлено 23 марта 1959 г. за № 623237/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 2 за 1960 г.

В известных схемах одновременного управления двумя соединенными встречно параллельно тиратронами, использующих амплитудно-фаювый метод управления, обычно требуется применение трех элементов (двух пиковых трансформаторов и одного трансформатора возбужде-.ния).

Особенностью предлагаемого дифференциального пикового трансформатора, позволяю цего ограничиться одним элементом управления, является размещение двух катушек первичной обмотки на боковых стержнях Ш-образного сердечника, оомотки подмагничивания — на центральном стержне, и двух катушек вторичной обмотки — на пермаллоевом стержне, замыкающем стержни сердечника.

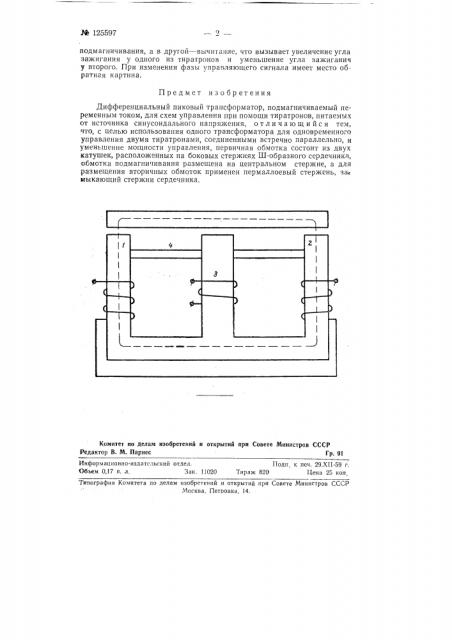

На чертеже схематически показан предлагаемый трансформатор с

Ш-образным сердечником.

На боковых стержнях 1 и 2 этого трансформатора расположены первичные обмотки, состоящие из двух катушек, а на центральном стержне 3 — обмотка подмагничивания. Для размещения вторичных обмоток (на чертеже не показаны) предусмотрен пермаллоевый стержень 4, замыкающий стержни сердечника. С этих обмоток, расположенных на левой и правой половинах пермаллоевого стержня 4, подаются управля.опцие импульсы на сетки обоих тиратронов.

При отсутствии тока в обмотке подмагничивания поток в центральном сгержне 8 трансформатора равен нулю, вследствие чего углы сдви1а фаз сеточных импульсов по отношению к анодным напряжениям обоих тиратронов одинаковы.

При наличии тока в обмотке управления (первичной) в одной из по..овин трансформатора происходит сложение потоков возбуждения и

¹ 125597 подмагничивания, а в другой — вычитание, что вызывает увеличение угла зажигания у одного из тиратронов и уменьшение угла зажигания у второго. При изменении фазы управляющего сигнала имеет место обратная картина.

Предмет изобретения

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор В. М. Парнес Гр. 91

Подп. к печ. 29.XII-59 r.

Тираж 820 Цена 25 коп.

Информационно-пздатсльский отдел.

Объем О,!7 и. л. Зак. !020

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка. !4.

Дифференциальный пиковый трансформатор, подмагничиваемый переменным током, для схем управления при помощи тиратронов, питаемых от источника синусоидального напряжения, отличающийся тем, что, с целью использования одного трансформатора для одновременного управления двумя тиратронами, соединенными встречно параллельно, и уменьшение мощности управления, первичная обмотка состоит из двух катушек, расположенных на боковых стержнях Ш-образного сердечника, обмотка подмагничивания размещена на центральном стержне, а для размещения вторичных обмоток применен пермаллоевый стержень, за мыкающий стержни сердечника.
