Мо 125618

Класс 21е, 28в, 42d, 10

СССР

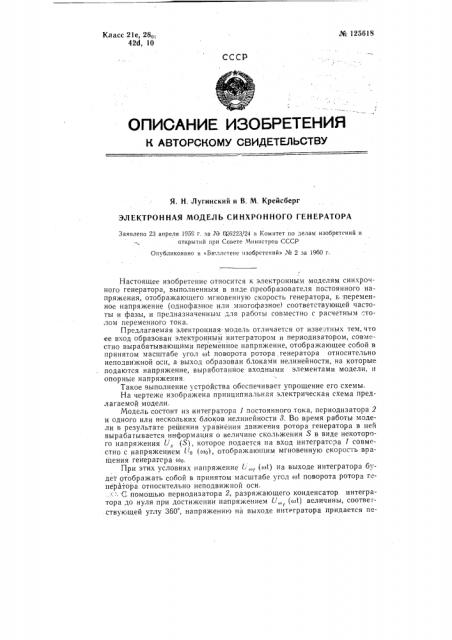

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Я. X. Лугинский и В. М, Крейсберг

ЭЛЕКТРОННАЯ МОДЕЛЬ СИНХРОННОГО ГЕНЕРАТОРА

Заявлено 23 апреля 1959 г. за ЛЪ 4.6223/24 в 1 омитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бк.ллстене изобретений» Ме 2 за 1960 г.

Настояшее изобретение относится к электронным моделям синхрочного генератора, выполненным в виде преобразователя .постоянного напряжения, отображаюшего мгновенную скорость генератора, в переменное напряжение (однофазное или многофазное) соответствующей частоты и фазы, и предназначенным для работы совместно с расчетным столом переменного тока.

Предлагаемая электронная-модель отличается от извезтных тем, что ее вход образован электронным интегратором и периодизатором, совместно вырабатываюшими переменное напряжение, отображающее собой в принятом масштабе угол со1 поворота ротора генератора относительно неподвижной осн, а выход образован блоками нелинейности, на которые подаются напряжение, выработанное входными элементами модели, и опорные напряжения.

Такое выполнение устройства обеспечивает упрощение его схемы.

На чертеже изображена принципиальная электрическая схема предлагаемой модели.

Модель состоит из интегратора 1 постоянного тока, периодизатора 2 и одного или нескольких блоков нелинейности 8. Во время работы модели в результате решения уравнения движения ротора генератора в ней вырабагывается информация о величине скольжения S в виде некоторого напряжения U, (S), которое подается на вход интегратора 1 совместно с напряжением Up (озо), отображающим мгновенную скорость вра1цения генератора сов.

При этих условиях напряжение L „„(пз() на выходе интегратора будет отображать собой в принятом масштабе угол

Предмет изобретения

Электронная модель синхронного генератора, выполненная в вид преобразователя постоянного напряжения, отображающего мгновенну1о скорость генератора, в переменное напряжение (однофазное или многофазное) соответствующей частоты и фазы, и предназначенная для работы совместно с расчетным столом переменного тока, отличающаяся тем, что ее вход образован электронным интегратором и периодизатором, совместно вырабатывающими переменное напряжение, отображающее собой в,принятом масштабе угол 01t поворота ротора генератора относительно неподвижной оси, а выход образован блоками нелинейности, на которые подаются как напряжение, выработанное входными элементами модели, так и опорные напряжения.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор В. М. Парнес Гр. 95

Подп. к печ. 25.II-60 r.

Тираж 900 Цена 25 коп.

Информационно-издател.ский отдел.

Объем 0,17 и. л. Зак 18!3

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14. риодический характер, соответствующий периодичности пространственного,перемещения точки вращающегося ротора. Простейший периодизатор может быть выполнен в виде реле, катушка которого подключена на выход интегратора, а контакты разряжают его емкость.

Далее напряжение Г,„, ((ot) подается на блоки нелинейности 8, отрабатывающие функциональную зависимость э.д.с, на выходе генератора от угла к1 (в простейшем случае синусойдальную) . Подавая на вход блоков дополнительные постоянные напряжения У„Уз, U и т. д., можно получать сдвиг. напряжений U ((Ot) на выходах блоков нелинейно тей на постоянные углы а, р, и т..д.,образуя одно-, двух-, трехфазную или любую другую систему напряжений..

В случае необходимости полученные напряжения могут быть легко умножены с-помощью блоков перемножения на информацию об амплитуде, получаемую из электронной модели также в виде постоянного тока.
