Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„Я0„„1 256527 (51)5 01 N 21 61

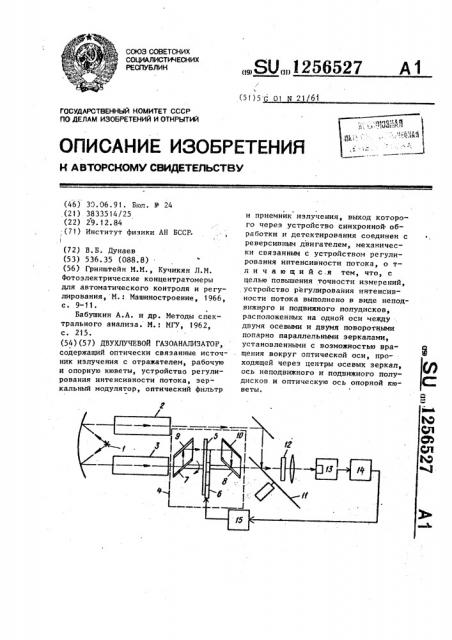

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (46) 3О. 06. 91. Бюл. 11 24 (21) 3833514/25 (22) 29. 1 2. 84 (71) Институт физики АН БССР, I (72) В.Б. Дунаев (53) 536.35 (088,8) (56) Гринштейн М.M., Кучикян Л.M.

Фотоэлектрические концентратомеры для автоматического контроля и регулирования, N.: Машиностроение, 1966, с. 9-11.

Бабушкин А.А. и др. Методы спектрального анализа. М.: МГУ, 1962, с. 215. (54)(57) ДВУХЛУЧЕВОИ ГАЗОАНАЛИЗАТОР, содержащий оптически связанные источник излучения с отражателем, рабочую и опорную кюветы, устройство регулирования интенсивности потока, зеркальный модулятор, оптический фильтр и приемник излучения, выход которого через устройство синхронной обработки и детектирования соединен с реверсивным двигателем, механически связанным с устройством регулирования интенсивности потока, о тл и ч а ю щ и и с.я тем, что, с целью повышения точности измерений, устройство регулирования интенсивности потока выполнено в виде неподвижного и подвижного полудисков, расположенных на одной оси между двумя осевыми и двумя поворотными попарно параллельными зеркалами, установленными с возможностью вращения вокруг оптической оси, проходящей через центры осевых зеркал, ось неподвижного и подвижного полудисков и оптическую ось опорной кюветы.
