Реферат



Мо 125692

Класс 421, 9о

СССР

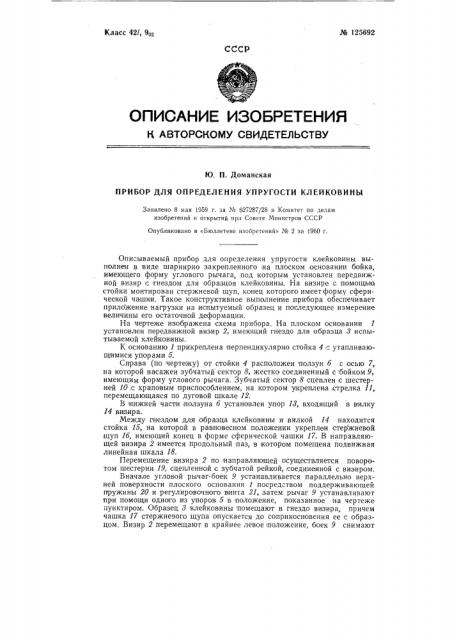

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ю. П. Доманская

ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ УПРУГОСТИ КЛЕЙКОВИНЫ ,Заявлено 8 мая 1959 г. за Ме 827287/28 в Комитет по делам изобретений и открытий прп Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Хв 2 за 1960 г.

Опи "ываемый прибор для определения упругости клейковины выполнен в аиде шарнирно закрепленного на плоском основании бойка, имеющего форму углового рычага, под которым установлен передвижной визир с гнездом для образцов клейковины. На визире с помощью стойки монтирован стержневой щуп, конец которого имеетформу сферической чашки. Такое конструктивное выполнение прибора обеспечивает приложение нагрузки на испытуемый образец и последующее измерение величины его остаточной деформации.

На чертеже изображена схема прибора. На плоском основании 1 установлен передвижной визир 2, имеющий гнездо для образца 3 испытываемой клейковины.

К основанию 1 прикреплена перпендикулярно стойка 4 с утапливающим ися упорами 5.

Справа (по чертежу) от стойки 4 расположен ползун б с осью 7, на которой насажен зубчатый сектор 8, жестко соединенный с бойком 9, имеющим форму углового рычага. Зубчатый сектор 8 сцеплен с шестерней 10 с храповым приспособлением, на котором укреплена стрелка 11, перемещающаяся по дуговой шкале 12.

В |нижней части ползуна б установлен упор 1З, входящий в вилку

14 визира.

Между гнездом для образца клейковины и вилкой 14 находится стойка 15, на которой в равновесном положении укреплен стержневой щуп 1б, имеющий конец в форме сферической чашки 17. В направляющей:визира 2 имеется продольный паз, в котором помещена подвижная линейная шкала 18.

Перемещение визира 2 по направляющей осуществляется поворотом шестерни 19, сцепленной с зубчатой рейкой, соединенной с визиром.

Вначале угловой рычаг-боек 9 устанавливается параллельно верхней поверхности плоского основания 1 посредством поддерживающей пружины 20 и регулировочного винта 21, затем рычаг 9 устанавливают при помощи одного из упоров 5 в положение, показанное на чертеже пунктиром. Образец 8 клейковины помещают в гнездо визира, причем чашка 17 стержневого щупа опускается до соприкосновения ее с образцом. Визир 2 перемещают в крайнее левое положение, боек 9 снимают

Л% 125692

Предмет изобрете ния

Прибор для определения упругости клейковины, отл и ч а ю щ и йе я тем, что, с целью приложения нагрузки на испытуемый образец и последующего измерения величины его остаточной деформации, он выполнен в вйде шарнирно закрепленного на плоском основании бойка, имеющего форму углового рычага, под;которым установлен передвижной визир,с гнездом. для образца, причем на визире с помощью стойки монтирован стержневой щуп, конец которого имеет форму сфериче"кой ч апти.

Комитет но делам изобретений н открытий при Совете Министров СССР

Редактор P. Б. Кауфман Гр. 173

Подп. к печ. 1.!!-60 r.

Тираж 660 Цена 25 коп.

Информационно-издательский отдел.

Объем 0,17 п, л. Зак. 913

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14. с упора и, в1ращая шестерню 19, подводят гнездо с образцом клейковины под чашку 17 в положение, при котором конец бойка соприкасается с чашкой 17 щупа. Положение бойка 9 фиксируется положением стрелки

11 на нулевом делении шкалы 12

После этого боек 9 ставят в рабочее исходное верхнее положение.

В момент утапливания упора в стойке 4 боек, поворачиваясь на оси 7, ударяет по ча шке 17 щупа,:которая углубляется на некоторую глубину в образец клейковины. После удара боек 9 пружинной 20 устанавливается и начальное положение параллельно верхней поверхности плоского основания 1.

Для определения величины остаточной деформации образца клейковины визир 2 вместе с образцом перемещают вправо с помощью реечной передачи до момента соприкосновения конца бойка 9 с чашкой 17 щупа, что может быть фиксировано путем, например, световой или звуковой сигнализации.

Перемещением визира по шкале 18 определяется в1ысота углубления в образце после его полного или неполного восстановления в зависимости от упругости. Разность показаний на шкале 18 и на шкале 12 сооТветствует величине упруго "ти:клейковины.
