Торцеобразователь формы для изготовления железобетонных изделий

Торцеобразователь формы для изготовления железобетонных изделий

Иллюстрации

Показать все

Реферат



СОЮЗ CGBETCHHX

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (50 4 В 28 В 7 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3876000/29-33 .,(22) 21.02.85 (46) 15.09.86. Бюл. й- 34 (71) Специальное конструкторское бюро

Главмостостроя (72) Л.Р.Крумер (53) 69.057,53 (088.8) (56) Авторское свидетельство СССР

И - 1186490, кл. В 28 В 7304, 1984, (54)(57) ТОРЦЕОБРАЗОВАТЕЛЬ ФОРМЫ

ДЛЯ ИЗГОТОВЛЕНИЯ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ, содержащий формообразующий лист с пазами под арматурные выпуски и полыми проемообразователями, „„SU„„1256967 А 1 отличающийся тем, что, с целью удобства в эксплуатации, он снабжен закрепленными на нерабочей поверхности формообразующего листа параллельно осям полостей проемообразователей двухступенчатыми цилиндрическими штырями, а каждый проемообразователь состоит из двух частей, одна из которых жестко закреплена на рабочей поверхности формообразующего листа, а другая выполнена в виде поворотной вокруг штыря защелки с выступом для перекрытия паза формообразующего листа.

1256967

Изобретение относится к производству изделий сборного бетона и железобетона.

Цель изобретения — удобство в эксплуатации.

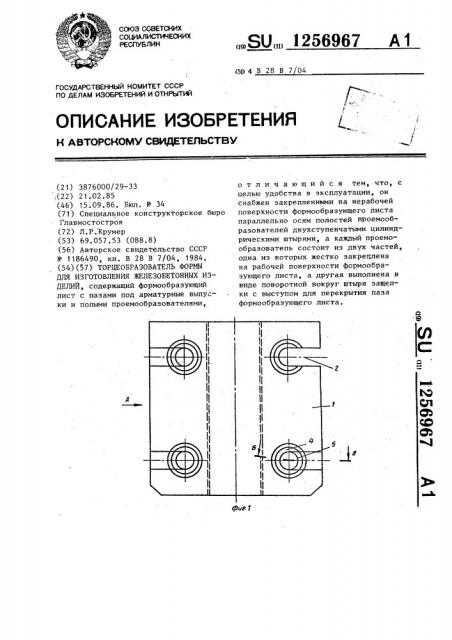

На фиг.1 схематически изображен торцеообразователь формы цля изготовления железобетонных изделий, общий вид; на фиг.2 — вид А на фиг.1; на фиг.3 — разрез Б-Б на фиг. 1; на фиг.4 — защелка, общий вид,; на фиг.5 — вид В на фиг.4.

Торцеобразователь формы для из-. готовления железобетонных изделий состоит из формообразующего листа 1 с пазами 2 под арматурные выпуски 3 и полых составных частей 4 и 5 проемообразователей. Часть 4 каждого проемообразователя жестко закреплена на рабочей поверхности формообразую- щего листа 1, а часть 5 выполнена в виде поворотной вокруг штыря 6 защелки 7 с выступом 8 для перекрытия паза 2 формообразующего листа 1.

Штырь 6 имеет двухступенчатую цилиндрическую форму и закреплен на нерабочей поверхности формообразующего листа 1, Торцеообразователь формы для изготовления железобетонных изделий работает следующим образом.

После подготовк:и формы к работе и натяжения арматуры в нее устанавли,вают Формообразующий лист 1 с откинутыми защелками 7. Затем последний через меньший диа етр штыря 6 накиды1Б вают на арматурные выпуски 3 и подают до упора в формообразующий лист

При этом выступы 8 защелки 7 проемообразователей перекрывают пазы 2 в формообразующем листе 1. После этого

20 производят бетонирование изделия.

Распалубку производят в обратной последовательности.

1256967

Составитель С,Кваша

Техред Л.Сердикова

Корректор А,Зимокосов

Редактор И.Касарда

Заказ 4872/14 Тираж 555 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г.ужгород, ул. Проектная, 4
