ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

1

° °

° °

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3840592/29-26 (22) 07.0f.85 (46) 15.09.86. Бюл. В 34 (71) Горьковский проектный институт

"Горьковский Сантехпроект" (72) fO H. фалалеев и М.Ф. Портной (53) 663.632.18(088.8) (56) Лившиц О.В. Справочник по водоподготовке котельных установок. И.:

Энергия, 1976, с. 187. (54)(57) ВОДОПОДГОТОВИТЕЛЬНАЯ УСТАНОВКА ПЕРЕДВИЖНЫХ КОТЕЛЬНЫХ, содержащая трубопровод исходной воды, системы питательной и подпиточной воды . и установленные в них натрий-катионитные фильтры первой и второй сту„.Я0„„1257060 А 1 пени, деаэраторы питательной и подпиточной воды, о т л и ч а ю щ ая с я тем, что, с целью уменьшения затрат на обработку воды с повышенной жесткостью, в системе подпиточной воды установлена дополнительная емкость с запасом умягченной воды, соединенная через распределительное устройство с выходом натрийкатионитного фильтра первой ступени и через циркуляционный насос и смеситель - c трубопроводом исходной воды, а деаэратор питательной воды соединен трубопроводом с входом натрий-катионитного фильтра первой ступени. 25 7060

10 !

5 котельных.

Изобретение относится к очистке природной воды от солей жесткости и может быть использовано в теплоэнергетике при подготовке питательной и подпиточной воды отопительнопроизводственных котельных, работающих на высокоминерализованной исходной воде, например в передвижных котельных.

Целью изооретениа является уменьшение затрат на обработку воды с повышенной жесткостью.

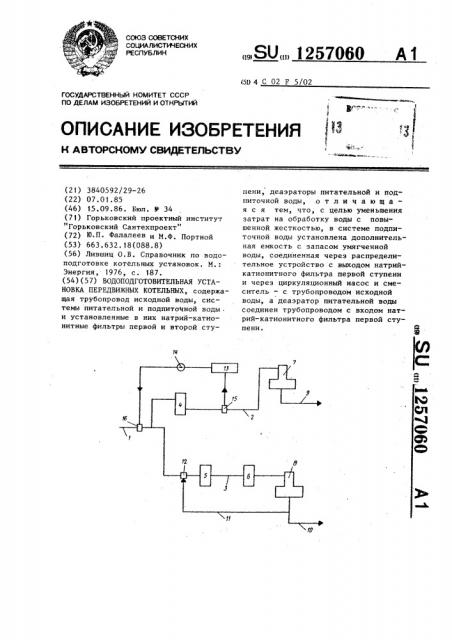

На чертеже представлена водоподготовительная установка передвижных

Установка включает трубопровод исходной воды, систему 2 подпиточной воды, систему 3 питательной воды, натрий-катионитные фильтры 4 и 5 первой ступени натрий-катионитные фильтры 6 второй ступени, деаэратор 7 подпиточной воды, деаэратор 8 питательной воды, отводящий трубопровод 9 подпиточной воды, отводящий трубопровод 10 питательной воды;

Деаэратор 8 питательной воды соединен трубопроводом 11 через смеситель 12 с входом натрий-катионитного фильтра 5 первой ступени. В системе 2 подпиточной воды установлены дополнительная емкость 13 с запасом умягченной воды, циркуляционный насос 14, распределительное устройство 15 и смеситель 16.

Установка работает следующим образом.

Исходная вода поступает в установку по трубопроводу 1. В смесителе 16 к исходной воде подмешивается частично умягченная вода, в резупьтате чего общая жесткость воды снижается. Далее воду подают в системы питательной и подпиточной воды.

В системе подпиточной воды ее пропускают через натрий-катионитный фильтр первой ступени и через распределительное устройство 15 подают на деаэратор 7 и в емкость 13. Из емкости 13 умягченную воду циркуляционным насосом 14 подают через смеситель 16 в трубопровод 1 исходной воды. Из деаэратора 7 обработанная вода поступает по отводящему трубопроводу 9 на подпитку тепловой сети.

В системе 3 питательной воды частично умягченную воду подают в смеситель 12, где к ней подмешивают деаэрированную воду, подаваемую по трубопроводу 11 из деаэратора 8, в результате чего жесткость воды еще более снижается. Далее разбавленная вода последовательно проходит обработку в натрий-катионитных фильтрах первой ступени 5 и второй ступени 6, в деаэраторе 8 питательной воды и по отводящему трубопроводу

10 ее направляют на питание котлов.

Пример. На питание котельной подают исходную воду из артскважиы с общей жесткостью Ж 20 мг=

=зкв/л в количестве 16,75 м /ч, из них б «15 м /ч поступает на подпитку

1 з теплосети и 10 м /ч — на питание котлов.

В системе .установлена дополнительная емкость обьемом 20 м, которую

Э первоначально заполняют водой жесткостью до 0,5 мг-экв/л. . После смешения исходной воды с умягченной водой из дополнительной емкости жесткость воды уменьшается до 10 мг-экв/л, что позволяет по.дать ее на натрий-катионитные фильтры.

Затем обрабатываемая вода поступает в натрий-катионитный фильтр первой ступени в системе подготовки подпиточной воды, после которого жесткость воды не превышает

0,5 мг-экв/л.

В системе подготовки питательной воды перед смесителем обрабатываемая вода имеет жесткость 10 мг-экв/л, после смешивания с деаэрированной водой жесткость воды снижается до

5 мг-экв/л. После натрий-катионитного фильтра первой ступени умягчен.ная вода с общей жесткостью

0,5 мг-экв/л поступает на фильтры второй ступени и с общей жесткостью

0,01,5 мг-экв/л поступает в деаэратор . питательной воды и на питание котлов.

По сравнению с известным техническим решением предлагаемая установка позволяет проводить обработку во= ды с повышенной xpcTKocTblo вьппе

10 мг-экв/л без загипсовывання катионита и предварительного умягчения воды в специальных устройствах, что значительно уменьшает затраты на обработку воды для питания котлов и подпитки тепловых сетей, например передвижных котельных.
